p沟道mos管测量好坏

**"这块电路板明明换了新元件，怎么还是不工作？"** 这是电子维修现场最常听到的疑问。当我们面对复杂的开关电源或驱动电路时，P沟道MOS管作为核心功率器件，其性能优劣直接决定整个系统的生死。本文将以*可视化检测流程*为主线，带您掌握**万用表诊断+参数验证+实战验证**三位一体的专业检测技术，彻底解决mos管"假性正常"的误判难题。

---

## 一、检测前的关键准备

在接触mos管引脚前，必须做好**防静电处理**——佩戴接地腕带或触摸金属机箱释放静电。准备数字万用表（推荐Fluke 87V或同级别带二极管档位仪表）、绝缘镊子及元件手册（确认被测型号的Vgs(th)阈值电压、Rds(on)导通电阻等关键参数）。

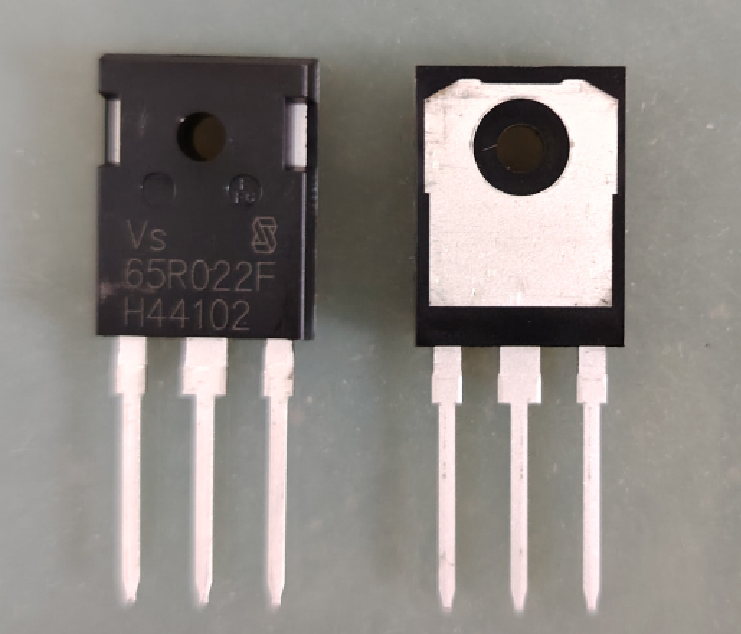

**特别提醒**：多数P-MOS管采用TO-220封装，但需注意引脚排列差异。以IRF9540为例，引脚1为栅极（G），2为漏极（D），3为源极（S）。*建议先用万用表通断档确认实际管脚位置*，避免误测导致错误判断。

---

## 二、四维度诊断法

### 1. 体二极管测试（基础筛选）

将万用表切换至**二极管测试档**：

- 红表笔接S极，黑表笔接D极 → 正常值**0.4-0.8V**

- 表笔反接 → 显示**OL（超量程）**

*原理剖析*：P-MOS管内部集成体二极管，此测试可快速判断D-S极间是否击穿。若双向导通或双向不导通，均表明器件损坏。

### 2. 导通特性验证（动态检测）

搭建简易测试电路：

- S极接+12V电源正极

- D极串联60W灯泡接电源负极

- 用9V电池连接G-S极（电池正极接S极）

**正常现象**：接入G极电压瞬间，灯泡应*立即熄灭*（完全导通），断开G极电压后灯泡*恢复点亮*（完全关断）。若出现微亮、延迟响应或无法关断，则表明导通电阻异常或栅极氧化层受损。

### 3. 跨导检测（精密参数分析）

使用晶体管图示仪（如Tek 371A）：

- 设置Vds=-20V，逐步调节Vgs从0V到-10V

- 记录Idss（零栅压漏电流）应**＜1μA**

- 观察转移特性曲线，正常器件在Vgs=-4.5V时应达到**标称电流的90%**

*技术要点*：此测试可发现栅极氧化层轻微漏电等隐性缺陷，这类故障在静态测试中往往表现正常，但会导致实际工作中的**热击穿风险**。

## 三、四大典型故障案例

### 案例1：栅极击穿

某变频器驱动板频繁烧毁，检测发现G-S极间电阻仅**82Ω**（正常应＞1MΩ）。*故障根源*：过压导致SiO2绝缘层击穿，形成永久性导电通道。

### 案例2：沟道塌陷

在测试某电动工具保护电路时，D-S极导通电阻高达**3.2Ω**（标称值0.23Ω）。拆解发现封装内部引线键合点脱落，属于典型**机械应力损伤**。

### 案例3：热退化

某工业电源中的MOS管静态参数正常，但满载工作10分钟后Vgs(th)漂移达**-1.2V**（初始值-3V）。经热成像分析，芯片存在局部热点，系封装界面**热阻增大**所致。

---

## 四、避免三大检测误区

1. **盲目依赖通断测试**：仅通过D-S极间阻值判断，会漏检80%以上的栅极氧化层缺陷

2. **忽略温度影响**：Rds(on)随温度升高呈指数增长，常温测试正常≠高温可靠

3. **误用测试电压**：用指针表10K档（含9-15V电压）可能损坏低压MOS管

**进阶技巧**：使用热风枪对疑似器件加热至**80-100℃**，同时监测D-S漏电流。优质MOS管的Idss变化率应**＜200%**，若出现数量级跃升则预示可靠性劣化。

---

通过上述系统性检测方案，我们不仅能判断MOS管的即时状态，更能预测其**剩余使用寿命**。当面对复杂电路故障时，建议采用对比测试法：将可疑元件与同批次良品进行*跨导曲线叠加对比*，往往能发现肉眼不可见的性能衰减。掌握这些方法，您就能像经验丰富的芯片外科医生一样，精准定位每一个"患病"的功率器件。
