pwm控制mos管降压电路

在电子电路设计中，PWM控制MOS管降压电路是一种高效且灵活的技术方案。它通过调节脉冲信号的宽度，实现对电压或电流的精准控制，广泛应用于电源管理、电机驱动等领域。本文将深入解析其工作原理、常见问题及优化方法，帮助读者掌握这一技术的核心要点。

PWM与mos管的协同工作原理

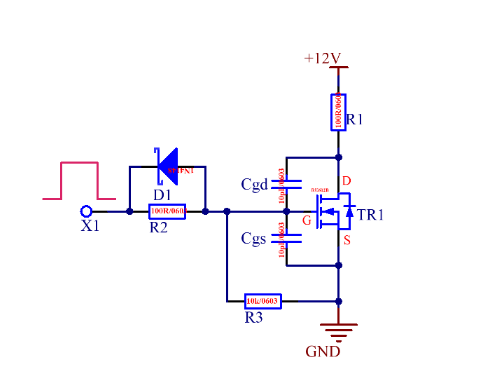

PWM（脉宽调制）技术的核心是通过改变脉冲信号的导通时间比例（占空比）来控制输出。当这种信号作用于mos管（金属氧化物半导体场效应管）时，栅极电压的变化会决定其导通或截止状态。例如，当PWM信号为高电平时，MOS管导通，电流流过；低电平时则截止，电流中断。这种快速的开关动作类似于水龙头的脉冲式开关——通过调节每次放水的时间长短，最终控制总出水量。

在实际电路中，单片机（如AT89C52或STM32）常作为PWM信号源。通过编程设置定时器，可灵活调整占空比，从而控制MOS管的导通程度。例如，占空比50%意味着MOS管一半时间导通，输出电压约为输入电压的一半。

常见问题：压降与发热的根源分析

然而，实际应用中常遇到MOS管压降过大（如10V）和高温的问题。这通常源于两个关键因素：一是MOS管未完全导通，导致导通电阻（RDS(on)）过高，电流通过时产生欧姆损耗；二是驱动信号强度不足，使得栅极电压无法快速充放电，MOS管长时间处于线性区（半导通状态），形成“电子拥堵”，类似交通堵塞时的车辆滞留。

例如，某案例中输出电流仅250mA，但压降高达10V，意味着MOS管消耗的功率达2.5W（P=IV），足以使其迅速升温。此时，即使改用三极管或图腾柱驱动，若驱动电压或电流不足，仍无法解决问题。

优化方案：从硬件选型到驱动设计

要解决上述问题，需从硬件和驱动两方面入手：

1. 选择合适的MOS管：优先选择低RDS(on)的型号，例如逻辑电平MOS管（如IRLZ44N），其栅极仅需2-3V即可完全导通，降低驱动难度。

2. 增强驱动能力：若单片机输出电流不足，可加入专用驱动芯片（如TC4420）或搭建推挽电路。这相当于为栅极电容配备“快速充电宝”，加速开关切换。

3. 散热设计：对于持续大电流场景，需计算热损耗并添加散热片。例如，若MOS管功耗超过1W，建议使用铝基板或强制风冷，避免温度超过器件限值（通常125℃为临界点）。

应用场景与实例解析

PWM降压电路在LED调光、DC-DC转换器中尤为常见。例如，一辆电动玩具车的速度控制可通过PWM调节电机电压实现：占空比越高，车速越快。此时，MOS管如同“电子油门”，而PWM信号则是驾驶员的“踩踏板力度”。

另一个典型应用是开关电源。通过LC滤波器将PWM脉冲平滑为稳定直流电压，效率可达90%以上，远高于线性稳压器。这种设计避免了传统降压电路中“以发热换电压”的弊端，如同用高频开关替代滑动变阻器，减少能量浪费。

总结与进阶建议

PWM控制MOS管降压电路的高效性依赖于合理的硬件匹配和驱动设计。对于初学者，建议通过仿真软件（如LTspice）验证电路参数，再逐步搭建实物。同时，注意测量关键节点波形（如栅极电压、输出电流），确保MOS管工作在开关状态而非线性区。

未来，随着氮化镓（GaN）等新材料MOS管的普及，PWM降压电路将朝着更高频率、更低损耗的方向发展。掌握这一技术，意味着在高效能源转换领域占据了设计制高点。
