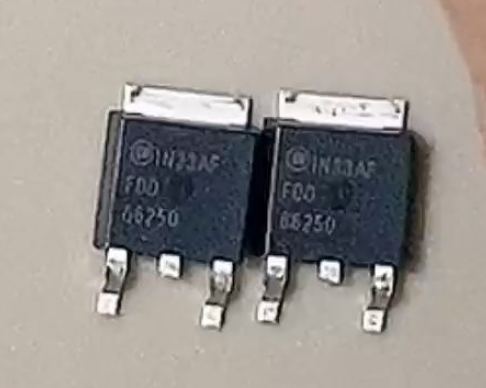

mos管的三个工作电流

在MOS管的使用过程中，我们常常会关注其导通电阻、最大耐压等静态参数，然而真正决定mos管在电路中表现优劣的，往往是三个动态的工作电流。这些电流如同指挥家手中的指挥棒，掌控着电子流动的节奏与强度。

栅极电流：被忽视的“守门人”

栅极电流（I_G）是mos管中最容易被误解的参数之一。许多人认为MOS管的栅极是完全绝缘的，栅极电流几乎为零。但在实际开关过程中，情况远比这复杂。栅极与源极、漏极之间存在极间电容，包括栅源电容（C_GS）、栅漏电容（C_GD）和漏源电容（C_DS）。当栅极电压变化时，这些电容需要被充电或放电，从而产生瞬态栅极电流。

想象一下，栅极电容就像一个需要推力的重物，而栅极驱动电流就是施加推力的大小。推力不足，重物移动缓慢；推力充足，重物才能快速到达指定位置。在高频开关电路中，如果栅极驱动电流不足，会导致MOS管开关速度变慢，增加开关损耗。例如，一个高频PWM波控制MOS管不断开关，若栅极电流不足以快速对电容充放电，MOS管就无法完整传输PWM波形。

栅极电流的大小直接影响着MOS管的开启时间、上升时间、关断时间和下降时间。设计合适的栅极驱动电路，提供足够的栅极电流，是确保MOS管高效工作的关键。

持续工作电流：MOS管的“耐力考验”

持续工作电流（I_hold）是指MOS管在正常工作时能够持续通过漏极和源极的电流值。这一参数代表了MOS管的“耐力”极限，与MOS管的导通电阻和散热能力密切相关。

导通电阻是衡量MOS管导通时损耗的重要指标，电阻越小，导通损耗越低，发热量就越小。现代MOS管的导通电阻通常为几十毫欧，高性能的甚至可以低至几毫欧。然而，当持续电流通过MOS管时，产生的热量（I²R）会使芯片温度升高。如果温度超过允许范围，不仅会影响MOS管的性能，还可能缩短其寿命甚至导致损坏。

在实际应用中，我们需要考虑MOS管的最大耗散功率和热阻参数。这就像给一位长跑运动员配备合适的散热装备——良好的散热系统可以确保MOS管在持续高电流下保持稳定工作。设计时需留有充分余量，避免MOS管在极限条件下长期工作。

冲击电流：电路中的“瞬间爆发力”

冲击电流（Idm）是MOS管能够承受的短暂大电流，通常出现在负载启动瞬间或遭遇浪涌事件时。这种电流可能是持续工作电流的四倍甚至更高，如同短跑运动员的起跑爆发，考验着MOS管的瞬时承受能力。

在开关电源设计中，MOS管常常需要应对各种冲击电流。例如，电机启动、容性负载充电等场景都会产生远高于正常值的电流。MOS管承受冲击电流的能力与其结构设计和热容量有关。设计合理的电路应当能够限制冲击电流的大小和持续时间，保护MOS管免受过流损害。

评估MOS管抗冲击电流能力时，需要考虑其安全工作区（SOA）——规定了在不同工作条件下MOS管能够安全承受的电流-电压组合。合适的保护电路，如过流检测和软启动机制，可以帮助MOS管平稳度过冲击电流阶段。

三大工作电流的协同设计之道

在实际电路设计中，三个工作电流不是孤立存在的，而是相互影响、相互制约的。栅极电流决定了开关速度，影响MOS管在开关过程中的电流电压变化率；持续工作电流关系到长期运行的稳定性；冲击电流能力则体现了抗瞬态过载的可靠性。

以开关电源为例，栅极驱动设计直接影响开关损耗和EMI表现。驱动能力不足会导致开关过程缓慢，增加开关损耗；但驱动过强又可能引起电压电流尖峰和电磁干扰。同时，选择MOS管时需确保其持续电流和冲击电流能力满足应用需求，并设计适当的保护电路。

结语

MOS管的三个工作电流——栅极电流、持续工作电流和冲击电流，共同构成了其动态性能的核心。理解这些参数的内在含义和相互影响，能够帮助工程师在电路设计中做出更合理的选择，充分发挥MOS管的性能潜力。

正如一位优秀的工程师所言：“MOS管看似简单，实则内涵丰富。”只有深入理解其工作特性，才能在日新月异的电子设计中游刃有余，打造出高效、可靠的电子产品。
