mos管在板上怎么测好坏

在电子维修和设计工作中，电路板上的MOS管如同一扇控制电流通断的“智能闸门”，其状态好坏直接关系到整个系统的稳定运行。那么，在不拆卸的情况下，如何快速准确地判断这扇“闸门”是否工作正常呢？

万用表：初步诊断的听诊器

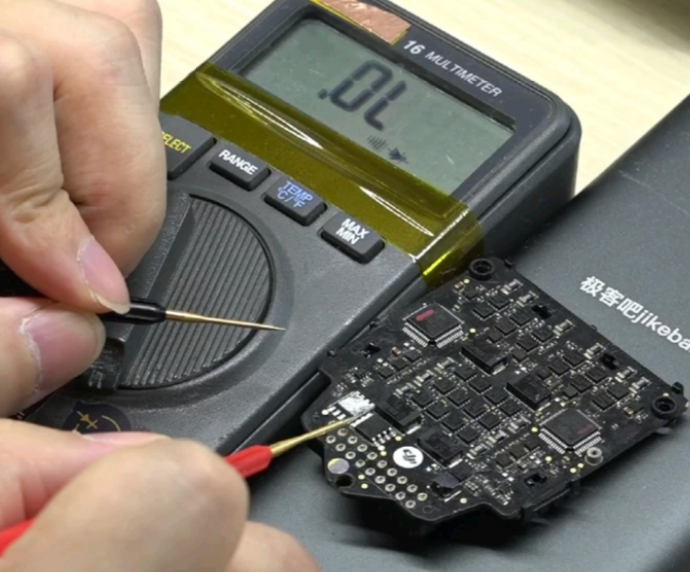

使用万用表是最便捷的初步检测方法。将万用表调至二极管档位，用红表笔接触mos管的源极（S），黑表笔接触漏极（D）。一个健康的N沟道mos管，此时万用表通常会显示一个约0.4V至0.9V的导通电压值，这好比闸门有一个正常的“初始缝隙”；而对调表笔测量时，万用表应显示无穷大或超量程状态，意味着闸门反向是紧闭的。如果正反测量都显示很小的阻值或电压接近零，就如同闸门卡在了关闭不严或者完全敞开的故障状态，基本可以判定MOS管已经损坏。

接下来可以检查栅极的控制能力。将万用表保持在二极管档，红表笔接漏极（D），黑表笔接源极（S），此时万用表读数应很大。然后，用手指同时接触栅极（G）和源极（S）（注意：确保身体和操作环境干燥，避免静电），观察万用表读数。如果读数变小，说明栅极可以通过外部感应电压控制导通，MOS管的基本功能尚存。这种方法就像测试闸门是否能被正常“推手”所驱动，虽然粗略，但能快速排除严重故障。

示波器：洞察动态的波形相机

当需要更精确地评估MOS管在开关状态下的表现时，示波器就成了不可或缺的工具。它能够将电压随时间的变化直观地显示出来，如同用高速相机捕捉闸门开启和关闭的每一个动作细节。

检测时，将示波器的一个探头连接到MOS管的栅极（G），另一个探头连接到漏极（D）。在栅极施加一个脉冲信号（通常可由函数发生器或微控制器的PWM引脚提供），观察栅极和漏极的波形。正常情况下，当栅极电压（VGS）达到一定阈值时，MOS管导通，漏极电压（VDS）应迅速从高电平跌落至低电平；当栅极电压撤除后，漏极电压应迅速回升至高电平。这两个波形边缘的陡峭程度以及它们之间的时间差，直接反映了MOS管的开关速度。如果波形边缘变得倾斜，或者开关延迟异常，就如同闸门动作变得迟缓、卡顿，这往往意味着MOS管性能已经衰退，可能无法胜任高频开关工作。

搭建简易电路：功能验证的试金石

对于维修人员来说，有时在板测试条件有限，可以尝试搭建一个极其简单的电路来验证MOS管的开关功能。例如，对于一个N沟道MOS管，可以将其源极（S）接地，漏极（D）通过一个限流电阻和LED连接到正电源（如5V），栅极（G）通过一个阻值较大的电阻（如10kΩ）连接到一个开关，开关另一端接正电源。

操作时，按下开关，栅极获得高电平，MOS管应导通，LED被点亮；释放开关，栅极电压为零，MOS管应关断，LED熄灭。这个简单的“灯亮灯灭”现象，就像一个直观的交通信号灯，清晰地告诉你这扇“电流闸门”是否能响应控制命令正常开合。如果LED常亮、不亮或亮度异常，都强烈暗示MOS管存在问题。这种方法虽然不能提供精确的参数，但对于快速判断MOS管是否“还能用”非常有效。

专业测试仪：全面体检的体检中心

对于批量检测、品质鉴定或深入分析故障原因等场景，专业的MOS管测试仪（或图示仪）能提供最权威的判断。这类仪器可以精确测量MOS管的多项关键参数，如同为MOS管做了一次全面的“体检”。

测试仪通常能直接测出阈值电压（Vth），即MOS管开始导通所需的最小栅源电压，好比推动闸门所需的最小力气。导通电阻（Rds(on)）则反映了MOS管完全导通时本身的电阻大小，电阻越小，导通时的损耗和发热也越小，如同闸门完全打开后的通畅程度。此外，击穿电压（BVDSS）和栅极电荷（Qg）等重要参数也能被准确测量。将测得的数据与器件数据手册中的标准值进行对比，如果任何一项参数显著偏离正常范围，就可以断定MOS管存在缺陷或已损坏。这种方法数据客观，结论可靠，是进行质量控制的利器。

综合判断与安全须知

在实际操作中，尤其是在电路板上进行测试时，需要特别注意安全。务必在完全断电的情况下进行操作，使用万用表或示波器探头时，要小心避免触碰其他引脚造成短路。同时，MOS管的栅极对静电非常敏感，操作前最好佩戴防静电手环，或者通过触摸接地的金属物体来释放身体静电。

通常建议将上述方法结合使用。例如，先用万用表做快速筛查，排除明显的短路或开路故障；对于可疑的管子，再尝试用示波器观察其动态波形或搭建简易电路验证功能；对于需要精确量化性能的情况，则使用专业测试仪。通过这种由简到繁、层层递进的策略，你就能高效且准确地在电路板上诊断出MOS管的好坏，确保电子设备的稳定运行。
