mos管工作原理详解

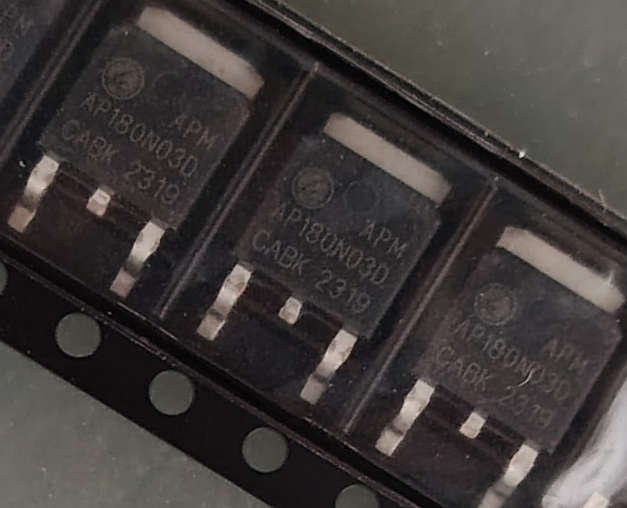

很多人第一次学MOS管，会被一堆词劝退：栅极、沟道、反型层、阈值电压、N沟道、P沟道……听起来像一门“只属于芯片工程师”的语言。

但mos管其实没那么神秘。你只要抓住一个核心：它不是“用电流去推电流”，而是“用电压去控制通断”。

换句话说，mos管的本质是一个压控开关。理解了这一点，后面的所有名词都会自己归位。

先用一个最朴素的类比：水流与阀门

把电路想象成水管系统：

• 电压，像水压；

• 电流，像水流量；

• 电阻，像管道的粗细与阻力；

• 而MOS管，就是装在管道上的阀门。

这只阀门有三个“接口”：

• 源极（Source）：水从哪边来；

• 漏极（Drain）：水往哪边走；

• 栅极（Gate）：阀门的把手。

关键来了：你拧阀门把手，不需要让水流进把手里。你只要施加一个“动作”，阀门就能开或关。MOS管也是这样：栅极基本不需要持续电流（理想情况下几乎不流），你只要给它一个合适的电压，它就能决定源漏之间“通还是不通”。

这就是“压控”二字的含义：栅极电压决定开关状态，而不是栅极电流去驱动它。

MOS管为什么能“只靠电压”就控制通断？

因为栅极和沟道之间隔着一层绝缘层（通常是氧化层）。它像一层非常薄、非常结实的塑料膜：

• 直流上，电荷过不去，所以栅极几乎不耗电；

• 但电场能穿过去，电场能“影响”下面的半导体。

于是栅极就像一个“隔着玻璃按按钮”的控制器：你不需要把手伸进去，你只要在玻璃外施力，里面的机构就会响应。

MOS管正是利用这个电场去“改变沟道是否存在”，从而控制源漏之间有没有电流通路。

以N沟道MOS为例：反型层是怎么“长出来”的？

理解反型层，你就理解了MOS管的灵魂。

想象一个最常见的结构：N沟道增强型MOS（NMOS）。它通常是：

• 基底是P型衬底；

• 源极、漏极是重掺杂的N+区域；

• 栅极在上方，中间隔着绝缘层。

在“栅极电压为0”的时候会怎样？

• 源极和漏极虽然都是N+，但它们之间隔着P型衬底；

• N+—P—N+ 这种结构，本质上是两个背靠背的PN结；

• 结果就是：不导通。阀门关着。

那什么时候导通？当你给栅极加一个正电压。

栅极正电压带来的不是“电流穿过去”，而是“电场压下去”。这个电场会对P型衬底表面的载流子产生作用：

1）先发生“耗尽”

P型里多数载流子是空穴。栅极电场会把表面的空穴“推开”，让表面区域出现缺少可移动载流子的状态，这叫耗尽层。

2）再发生“反型”

当栅极电压继续升高，电场足够强时，会把电子“吸引”到表面。注意：P型里电子是少数载流子，但在强电场下，表面电子浓度会被拉高到超过空穴浓度，表面从“更像P型”变成“像N型”。

这个表面薄薄的一层“像N型”的区域，就是反型层，也就是导电沟道。

一旦反型层贯通源极到漏极，源漏之间就出现了一条“电子通道”，于是电流可以流动：阀门打开。

这里最关键的一句话是：MOS管不是靠“打开某个金属触点”，而是靠“在半导体表面临时生成一条沟道”。

沟道不是固定存在的，是被栅极电压“造出来”的。

阈值电压：阀门从“开始松动”到“真正能过水”的临界点

反型层不是一加电压就立刻形成的，它有个门槛。

这个门槛电压就是阈值电压 Vth。

当 Vgs（栅源电压）小于 Vth 时：

• 表面最多是耗尽，沟道不成形；

• 源漏不通，电流极小（理想关断）。

当 Vgs 大于 Vth 时：

• 反型层形成并逐步增强；

• 沟道电阻下降；

• 源漏电流明显增大。

所以你可以把 Vth 理解为：阀门把手拧到某个角度，水才开始真正顺畅流动的临界位置。

“开关”视角下的MOS：它怎么做到强开、强关？

如果只把MOS管当开关，你只关心两件事：

• 关断时：漏源电流要尽可能小；

• 导通时：漏源电阻要尽可能低。

从压控角度看，策略也就很清晰：

• 关断：让 Vgs 明显低于 Vth（NMOS 低到 0V 甚至负压更稳，但一般不需要）；

• 导通：让 Vgs 明显高于 Vth，给足“栅极驱动电压”，让沟道更“厚”、电阻更低。

这也解释了工程里常见的现象：为什么同样是MOS管，有些“逻辑电平MOS”用3.3V就能导通很强，有些却必须10V以上才够力。因为它们的阈值与导通特性不同，沟道被“造出来”的程度不同，最终表现就是 Rds(on)（导通电阻）差很多。

N型与P型MOS：镜像关系，但“好用程度”不对称

理解NMOS后，PMOS其实就是“镜像翻转版”。

PMOS通常是：

• 基底是N型阱；

• 源、漏是P+区域；

• 通过栅极电压形成“P型反型层”（空穴导电沟道）。

控制逻辑也翻转：

• NMOS：栅极相对源极为正（Vgs > Vth）更容易导通；

• PMOS：栅极相对源极为负（Vgs < -|Vth|）更容易导通。

用一句工程师常用的话总结：

• NMOS 用“抬高栅极”开；

• PMOS 用“拉低栅极”开。

那为什么现实里大家常说 NMOS 更“强”、PMOS 更“弱”？

因为在硅里，电子的迁移率通常比空穴高。NMOS靠电子导电，天然更容易做到更低的导通电阻；PMOS靠空穴导电，在同等尺寸下往往导通能力更弱，所以在CMOS电路里，PMOS常常做得更宽来补偿。

这也是为什么你看CMOS反相器的版图，PMOS那条管子通常比NMOS“胖”。

把MOS管真正学通：回到“压控开关”这四个字

很多学习者卡在公式、曲线、工作区：线性区、饱和区、沟道夹断……这些确实重要，但它们都应该建立在一个直觉之上：

1）栅极隔着绝缘层，不靠电流驱动

2）栅极电压通过电场改变表面载流子分布

3）当电场足够强，表面出现反型层，沟道形成

4）沟道强弱决定导通能力：越强，电阻越低，电流越大

所以你可以用最简单的一句话复述MOS管：

用栅源电压“造一条路”，让漏源电流有路可走；不满足条件，这条路就不存在。

最后留一个自检题：你是否真的理解了？

如果现在有人问你三句话，你能不能不背书、用直觉回答？

• 为什么MOS管说是“电压控制电流”，而不是“电流控制电流”？

• NMOS为什么加正Vgs会导通，导通路径到底是什么“东西”？

• PMOS控制逻辑为什么反过来，工程上为什么常见NMOS更强？

能顺畅回答，你就已经跨过了MOS管学习里最难的门槛。
