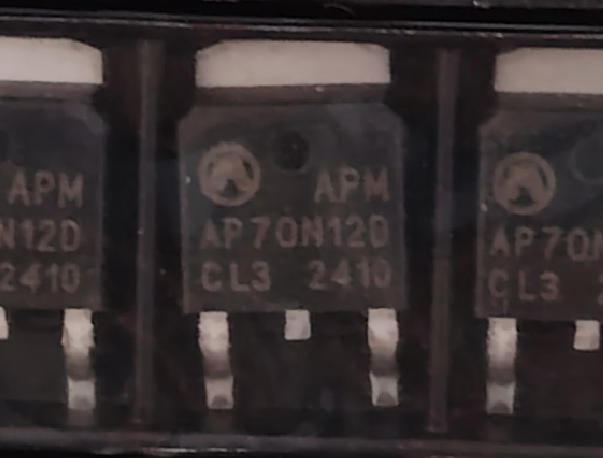

mos管栅极电阻大小

你是不是也曾在设计电路时，对着MOS管栅极那个小小的电阻犹豫不决？这个看似微不足道的元件，选大了，怕开关太慢；选小了，又担心振荡和过冲。它就像一个精密的节流阀，直接掌控着电流通道的开启与闭合节奏。今天，我们就深入这个微小的控制节点，聊聊栅极电阻是如何在毫秒甚至微秒的尺度上，影响整个系统的运行脉搏。

开关速度的幕后推手：栅极充放电的本质

当我们给mos管的栅极施加一个电压信号时，它并非瞬间响应。栅极与源极之间存在着一个等效电容（Ciss，输入电容）。让mos管导通或关断，本质上就是对这个电容进行充电或放电的过程。栅极电阻（Rg），正是这个充放电回路中的关键限流元件。

根据经典的RC充放电公式，开关时间常数 τ = Rg * Ciss。这个简单的公式揭示了核心关系：电阻越大，电容充满或放尽所需的时间就越长，开关过程自然就越缓慢。反之，减小电阻，可以显著加快开关速度。在高频开关电源、电机驱动等场景中，追求更快的开关速度意味着更低的开关损耗和更高的效率，这驱使工程师们倾向于选择更小的栅极电阻。

速度的代价：当“快”带来麻烦

然而，追求极致的速度并非没有代价。减少栅极电阻，加快开关动作，会带来一系列衍生问题，这正是工程中无处不在的权衡艺术。

首当其冲的是电压过冲与振荡。过快的开关速度会导致电路中寄生电感（如引线电感）产生更高的di/dt（电流变化率），从而感应出显著的电压尖峰（V = L * di/dt）。这些尖峰可能超过MOS管的耐压值，造成器件损坏。同时，栅极驱动回路中的寄生电感与栅极电容可能形成LC谐振电路，如果阻尼不足（即Rg太小），就会引发栅极电压的衰减振荡，导致MOS管在开关过程中出现非正常的多次导通或关断，增加损耗和EMI辐射。

其次是对电磁干扰（EMI） 的直接影响。开关速度越快，电流和电压的边沿变化就越陡峭，这意味着信号中包含的高频谐波分量更丰富。这些高频分量极易通过空间辐射或传导耦合的方式形成电磁干扰，影响系统内其他敏感电路的正常工作，甚至可能导致产品无法通过电磁兼容性测试。适当增大栅极电阻，可以“柔化”开关波形，减缓边沿变化率，是抑制高频EMI噪声的有效手段之一。

再者是驱动电路的压力。更小的栅极电阻意味着驱动芯片需要在更短时间内提供更大的峰值电流（Ig = Vdrv / Rg），来对栅极电容进行快速充放电。这不仅对驱动芯片的电流输出能力提出了更高要求，也可能增加驱动回路本身的损耗和发热。如果驱动能力不足，反而会导致开关波形变形，速度上不去，损耗却增大了。

如何找到那个“恰到好处”的阻值？

那么，我们该如何在速度与稳定之间找到最佳平衡点呢？这并非一个固定的数值，而是一个基于系统需求的动态选择过程。

首先，明确首要设计目标。如果你的应用对效率极其敏感，开关损耗是主要矛盾（如高频DC-DC变换器），那么可以优先考虑较小的Rg以提升速度，但同时必须严格评估并处理好过冲和EMI问题，可能需要在主功率回路上增加吸收电路（如RC Snubber）。如果你的系统对噪声敏感，或者器件电压应力余量较小，那么就应该优先考虑使用较大的Rg来保证波形干净和可靠性。

其次，进行实验验证与调试。理论计算是起点，但PCB布局引入的寄生参数千差万别。最可靠的方法是在实际板卡上，用示波器同时观测栅极电压（Vgs）和漏源极电压（Vds）波形。调整Rg的阻值，观察开关延时、上升/下降时间、过冲幅度以及振荡情况。理想的波形应该是响应迅速、边沿清晰、过冲微小且无振铃。

最后，考虑“变阻”方案。有时候，简单的固定电阻无法满足复杂的需求。一种常见的优化方法是使用“串联电阻+二极管”并联的驱动网络。在开通路径上使用较小的电阻以实现快速开启，在关断路径上使用较大的电阻（或通过二极管绕过）以实现快速关断但较慢的开启，或者反之，这可以针对性地优化开关性能，例如在桥式电路中防止上下管直通。

栅极电阻的选择，是电力电子设计中一个微观却至关重要的决策点。它没有标准答案，却处处体现着工程师对系统理解的深度和权衡的智慧。它提醒我们，在追求性能极致的道路上，每一个“快”的意图，都必须经受“稳”的审视。下次当你拿起一颗电阻准备放入驱动回路时，不妨多思考一层：你将要赋予系统的，究竟是怎样的一个开关“性格”？这细微处的抉择，或许正是区分平庸设计与优秀作品的关键所在。欢迎在评论区分享你在调试栅极电阻时遇到的那些令人印象深刻的故事或挑战。
