mos管n沟道怎样导通

你有没有想过，指尖轻触屏幕，一条指令如何驱动芯片里上百亿的晶体管运转？其核心，是一场发生在微米尺度下的“水利工程”——只不过，流淌的不是水，而是电子。今天，我们不谈枯燥的公式和电路符号，让我们潜入MOS管的微观世界，从“载流子”运动的视角，看看N沟道这个电子“高速公路”究竟是如何从无到有，从“堵河”到“洪流”般导通起来的。

绝缘层下的“静默战场”：没有电压的初始状态

想象一片N型半导体衬底，它像一片均匀掺杂了少量“自由电子”的海洋。在其表面，我们用精密工艺沉积了一层极薄的二氧化硅，这层“玻璃”是完美的绝缘体，坚不可摧。再往上，是一道多晶硅制成的“闸门”。此刻，如果闸门没有施加电压，它与衬底之间，便维持着一种微妙的电中性平衡。

衬底中那些活跃的自由电子，漫无目的地游荡，它们并非主角。真正的主角——那些数量庞大、被原子核牢牢束缚的“价电子”，正在构成稳定的晶格结构。此刻，在源极和漏极这两个高浓度掺杂了自由电子的“富电子区”之间，是一块P型衬底形成的“电子荒漠”（注：实际N沟道mos管多以P型衬底为基础构建）。这片“荒漠”像一道宽阔的峡谷，阻挡了电子从源极直接涌向漏极的路径。整个沟道区域，处于“耗尽”状态，电子通路被彻底“掐断”，器件呈现高阻态，如同一条干涸的河床。

电压施令：绝缘层上的“电场魔术”

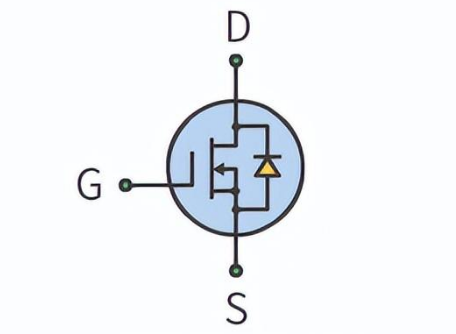

当我们开始在栅极（G）上施加一个正向电压（Vgs），一场静默的变革悄然启动。这个电压，如同一位威严的指挥官，虽然无法穿透下方致密的二氧化硅绝缘层，却能在其内部建立一个强大的垂直电场。这个电场的方向，是从栅极指向衬底。

电场的力量无形却强大。它开始对衬底表面附近的电荷“发号施令”。带正电的空穴（P型衬底中的多数载流子）受到电场排斥力，被“推”向远离氧化层表面的衬底深处。于是，在紧贴氧化层的衬底表层区域，空穴被驱逐殆尽，形成了一个几乎没有可移动空穴的“耗尽层”——这是改变发生的第一步，清空了舞台。

随着栅极电压Vgs持续增大，超过某个关键临界值——我们称之为“阈值电压（Vth）”——电场强度达到了足以引发质变的程度。此时，电场不仅排斥空穴，更开始从衬底中吸引带负电的少数载流子：电子。强大的电场力，足以将P型衬底原子共价键中的一些价电子“拉”出来，同时，衬底深处的自由电子（少数载流子）也被源源不断地吸引到表面。

反型层的诞生：电子“运河”的开凿

当被吸引到表面的电子浓度，最终超过原本空穴的浓度时，一个奇迹发生了：原本是P型（空穴主导）的衬底表面薄层，其导电类型发生了根本性的“反型”，变成了一个富含电子的N型薄层！这就是至关重要的 “反型层”，也被称为 “沟道”。

这条N型沟道，像一条突然被开凿出来的纤细“运河”，恰好将源极（N+区）和漏极（N+区）这两个“电子富矿”连接了起来。至此，电子流动的物理通道正式建成。阈值电压Vth，就是开凿这条运河所需的最小“工程启动电压”。一旦Vgs > Vth，这条导电沟道就建立并维持，且Vgs越大，电场越强，被吸引到表面的电子就越多，沟道就越“深厚”，导电能力也越强。

从“运河”到“洪流”：电子的定向迁徙

沟道建成，万事俱备，只欠最后的“水位差”。当我们在漏极（D）和源极（S）之间再施加一个电压Vds（漏源电压），电子流动的盛大迁徙便开始了。

在Vds的作用下，沟道变成了一个倾斜的“滑梯”。靠近源极一侧（电势高）的电子，获得了流向漏极（电势低）的动力。它们从源极的N+区出发，轻松进入同样由电子主导的N型反型层沟道，沿着这条低阻路径，在电场驱动下向漏极漂移，最终涌入漏极的N+区，形成从漏极流向源极的电流Ids（注意：电流方向与电子流动方向相反）。

微观上看，数以亿计的电子在沟道中经历着复杂的运动：它们并非直线狂奔，而是在热运动造成的无规则碰撞（散射）中，整体朝着漏极方向实现“漂移”。Vds的大小决定了这个“滑梯”的陡峭程度，影响着电子的最终漂移速度，从而决定了电流的大小。当Vgs固定，沟道深度和电子浓度就固定了，Vds的增大会让电流线性增加（线性区）；但当Vds增大到一定程度，足以将靠近漏极端的沟道“夹断”时，电流便趋于饱和（饱和区），不再随Vds显著增加，这又是另一个关于电场博弈的精彩故事了。

一个思考的延伸

从绝缘体下的静默，到电场催生下反型层的“无中生有”，再到电子洪流的定向奔涌，N沟道mos管的导通，本质上是一场由电压精确指挥的载流子“造陆运动”与“迁徙工程”。它不依赖机械接触，仅凭电场对微观电荷的召唤与排列，就实现了电路的通与断。这正是现代数字电路的基石：用“电压”控制“电流”，用“有无电场”定义“0与1”。

理解了这场发生在硅片表面的微观革命，你或许就能更深刻地领悟，为何一颗指甲盖大小的芯片能拥有如此惊人的计算能力——那不过是数上百亿个这样的微观“水利工程”，在按着精心设计的时序，进行着每秒数十亿次的协同开关与迁徙罢了。每一次屏幕的刷新，每一次指令的执行，背后都是万亿电子洪流，在人类智慧设计的沟道中，井然有序地奔流不息。这，便是沉默硅片里，最波澜壮阔的史诗。
