技术原理拆解——打开“另一扇门”的逻辑

提到MOS管，你脑中第一个浮现的可能是那无所不在的Nmos。它就像一个精力充沛、随时待命的小伙子，栅极给个正电，它就立刻打通沟道。但今天，我们要谈的是它的孪生兄弟，却总带着“相反”标签的PMOS。

它为何而生？答案藏在“互补”二字里。

PMOS的导通条件，是理解整个CMOS世界的起点。它与NMOS几乎处处唱反调：NMOS用正电压开启，PMOS则需要负电压；NMOS的载流子是电子，而PMOS则靠空穴（可视为带正电的粒子“空位”）来传导电流。这种极性上的完全对称，奠定了集成电路最伟大的发明之一——CMOS电路低功耗奇迹的基石。

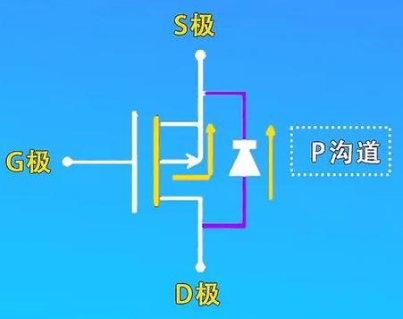

我们来明确它的“通关密码”。要让一个增强型Pmos管导通，核心在于它的栅源电压V_GS必须小于（即更负于）它的阈值电压V_th。注意，这个V_th本身就是一个负值。换句话说，当V_GS比那个负的V_th还要小时，PMOS的源漏之间才会形成导电沟道。

听起来有点绕？我们换个说法：在常见的数字电路中，PMOS的源极通常接在高电源电压VDD上。如果你想让电流从源极流向漏极，就需要把栅极电压拉到足够低，低到让栅源电压V_GS足够负。当V_GS的负值超过其阈值V_th的绝对值时，这扇门就打开了。

这个过程，我们可以用一个形象的比喻：NMOS像是一道需要用“推力”（正电压）才能推开的大门；而PMOS则是一道需要用“拉力”（负电压，或者说降低栅极电位）才能拉开的门。在同一个逻辑电路里，它们被精心设计成永远不会同时完全打开，从而在静态时避免了从电源到地的直流通路，实现了近乎零的静态功耗。这就是CMOS互补结构的精髓。

然而，导通之路并非总是一帆风顺。这里不得不提“体效应”这个“干扰项”。在实际的集成电路中，PMOS的衬底（体区）通常被接到系统最高的电位VDD。当源极电压Vs相对于衬底电压Vb发生变化时（例如源极不在最高电位时），其阈值电压V_th的绝对值会增大。

这意味着，要让这个PMOS管开启，你需要施加一个更负的栅源电压，相当于“开门”的难度增加了。体效应是设计者必须考量的非理想因素，它限制了PMOS在某些电路结构（比如传输门或源极电位变化的场景）中的性能，提醒我们理论的简洁与工艺实现的复杂之间总存在微妙的距离。

理解PMOS的导通，不仅是记住一个电压公式，更是洞察一种设计哲学——通过构建对立与互补来实现稳定与高效。它是硅芯片交响乐中不可或缺的低音部，与NMOS的高音旋律共同奏响了现代数字时代的乐章。下一次，当你轻触手机屏幕时，不妨想一想，这背后正有数以亿计的“P型”与“N型”开关，在严格遵循着它们的导通律令，进行着一场静默而宏大的协作。

设计哲学隐喻——在“反向”世界里寻找秩序

如果芯片世界是一个王国，NMOS或许是开疆拓土的先锋，而PMOS，则更像是那个深谙守成之道、构建内部秩序的宰相。它的导通条件，非但不是一种限制，反而成了一种精妙规则的设计源头，隐喻着一种独特的系统智慧。

让我们暂时抛开枯燥的电压方程。PMOS的导通逻辑，本质上是一种“反向验证”逻辑。在一个以高电平代表“1”、低电平代表“0”的典型数字系统中，PMOS天然地扮演着“传递逻辑0”的角色。当输入是“0”（低电平）时，PMOS导通，将输出上拉到“1”（高电平）。这个过程本身，就蕴含了一种否定之否定的哲学意味：它通过“对低电平的响应”来“建立高电平的肯定”。

这种特性，直接催生了CMOS反相器这一最基本、最完美的电路单元：一个NMOS和一个PMOS栅极相连，输入同一个信号。当输入高电平，NMOS导通，PMOS截止，输出低电平；当输入低电平，PMOS导通，NMOS截止，输出高电平。两者如同跷跷板的两端，永远一上一下，此开彼关。PMOS在这里，就是确保“跷跷板”在高处能稳稳停住的那股力量。

它的导通，不是孤立的英雄主义，而是为了成全整体的平衡与稳定。这让人联想到一个高效团队中的角色互补：有人擅长冲锋（NMOS，低电阻传递强电流），有人则精于维持和守护（PMOS，确保电平的纯净与完整）。PMOS的载流子迁移率通常低于NMOS，导致其“驱动能力”稍弱，但正是这种特性，让设计者在分配任务时有所权衡，在速度与功耗、面积与性能之间做出精妙的取舍。

进一步看，PMOS导通所依赖的“负电压”条件，在更宏观的系统设计中，演变成一种对“电位差”和“参考系”的深刻理解。它时刻提醒工程师：信号的“高”与“低”、“开”与“关”都是相对的，取决于你选择的参考点。在设计电平移位电路、模拟开关或输入输出接口时，PMOS的体效应和导通特性迫使我们必须从全局视角审视电压域，管理不同模块之间的“语言”转换。

因此，学习PMOS的导通，远不止于掌握一个器件。它是进入集成电路设计殿堂的一把钥匙，教会我们如何利用“不对称”和“互补”来创造极致的“对称”与“稳定”。它代表了一种设计思维——接纳反相，利用反差，在看似对立的二元中构建牢不可破的统一体。在这个由0和1构筑的虚拟世界里，PMOS以其独特的导通方式，默默捍卫着逻辑的严谨与能效的边界，成为数字文明大厦中最沉默也最重要的基石之一。每一次成功的芯片设计，都是对PMOS与NMOS这对“共生宿敌”导通律令的一次完美致敬。
