mos管怎么搭建过流保护电路

你一定遇到过这样的场景：深夜加班，笔记本的电源适配器突然发出一声轻微的“滋滋”声，随后屏幕一黑，世界陷入寂静。那一刻，你损失的不仅是未保存的文档，更是对整个电源系统可靠性的信任。一个小小的过流，就可能让精心设计的电路板报废，或是让产品在用户手中提前“寿终正寝”。

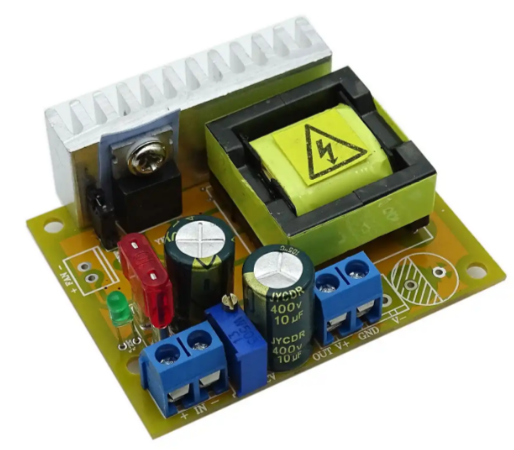

在电子工程师的江湖里，可靠的过流保护不是锦上添花，而是底线。而MOS管，凭借其低导通电阻、快速开关和高耐压的优势，已成为现代过流保护电路设计的核心开关元件。今天，我们不谈那些教科书式的原理图，而是深入四个最考验功力的实战视角，手把手拆解如何用mos管构建一个既灵敏又坚固的电路“安全阀”。

视角一：采样电阻——精度与功耗的平衡艺术

任何保护电路的起点，是准确“感知”电流。一颗小小的采样电阻，就是电路的“感官”。

在适配器中，你面临的第一个抉择是：如何在不显著影响效率的前提下，精确捕捉到那个可能损坏mos管和后续电路的“危险”电流？答案的关键在于阻值选择。阻值太大，虽然采样电压信号强、易于后级比较器处理，但功率损耗会急剧增加，导致电阻自身发热，效率低下。尤其是在低压大电流的应用中，一个0.01欧姆的电阻，在10A电流下也会产生1瓦的功耗，这是不可忽视的散热负担。

因此，工程师的智慧体现在精细的计算上。你需要根据电路允许的最大功耗和所需检测的电流阈值，反向推算最大可用阻值。同时，选择温度系数低的精密合金电阻或贴片电阻，确保其在温度变化时阻值稳定，避免因环境温度升高而产生误保护。

更进阶的考量是布局。采样电阻应尽可能靠近MOS管的源极（S极），并采用开尔文连接（Kelvin Connection）方式布线，以消除PCB走线电阻引入的测量误差。这细微之处的严谨，正是区分普通设计与高可靠设计的分水岭。

视角二：栅极驱动逻辑——响应速度与稳定性的双刃剑

采样只是第一步，如何让MOS管在微秒乃至纳秒级的时间内做出“关断”反应，才是保护生效的关键。这就完全取决于你为MOS管“大脑”——栅极（G极）设计的驱动逻辑。

一种经典而有效的方案是使用专用的栅极驱动器IC。它接收来自比较器的“故障”信号，能够以强大的拉电流和灌电流能力，快速对MOS管栅极电容进行充放电，确保开关动作干净利落，避免因开关缓慢（处于线性区）导致的瞬间大功耗而烧毁MOS管。

但驱动逻辑远不止“快”那么简单。你必须考虑“启动”时的状态。一个优秀的电路会在系统上电初期，确保驱动逻辑使MOS管处于安全的关断状态，等待控制芯片完成初始化并发出明确的“开启”指令后，才允许MOS管导通。这可以防止上电瞬间的浪涌电流引发误动作。

此外，驱动电路还需具备一定的噪声免疫力。电源环境中的开关噪声可能耦合到栅极，导致误导通。因此，在驱动器输出端与MOS管栅极之间，常会串联一个小电阻（如10Ω），用以抑制振铃、减缓开关边沿，从而降低EMI并提高抗干扰能力。这快与稳之间的精妙平衡，是驱动逻辑设计的核心要义。

视角三：比较与基准——设定那条不可逾越的红线

采样到的电压信号，需要与一个“标尺”进行比较，以判断是否超标。这个“标尺”就是基准电压。

最简单的做法是使用一个固定电压基准源，比如TL431或专用的基准电压芯片，提供一个高度稳定的参考电压。采样电压（等于电流 * 采样电阻）通过一个简单的电阻分压网络，调整到与基准电压相匹配的量程后，送入电压比较器（如LM393）的同相输入端。一旦采样电压超过基准，比较器输出翻转。

这里的玄机在于“阈值”的设定。过流保护阈值（OCP Threshold）需要根据MOS管的安全工作区（SOA）、负载的最大承受能力以及必要的设计余量来综合确定。设定过于保守，会导致电路在正常启动峰值电流下频繁误跳；设定过于宽松，则失去了保护意义。

因此，资深工程师往往会引入一定的“迟滞”功能。通过正反馈网络，让比较器的关断阈值略高于开启阈值。这样，当电流瞬时超过阈值触发保护后，即使电流回落到阈值附近，电路也不会立即恢复，而是必须等到电流降至更低的恢复阈值才会重新导通。这有效避免了在临界电流点因噪声产生的输出振荡，大大增强了系统的稳定性。

视角四：故障锁存与自恢复——安全逻辑的最后一环

当比较器输出保护信号后，系统该如何应对？是“一次性熔断”还是“智能重启”？这取决于你设计的故障处理机制。

对于适配器等需要极高安全性的产品，常采用“锁存关闭”模式。一旦触发过流，锁存电路（可以由一个简单的RS触发器或带锁存功能的比较器实现）会立即锁定MOS管的关断状态，并将一个故障标志信号（如拉低某个GPIO）反馈给主控MCU。此后，除非系统完全断电重启，或MCU收到明确的复位指令，否则MOS管将保持关断。这能有效防止在未知故障（如输出短路）持续存在的情况下，电路反复尝试接通而引发更严重的损坏或安全问题。

而在一些允许短暂异常的应用中，则可以设计“自动重试”或“打嗝模式”（Hiccup Mode）。电路在触发保护并关断一段时间（如几百毫秒）后，会自动尝试重新开启。如果故障已消除，则系统恢复正常；如果故障依旧，则再次关断，并循环此过程。这种模式既能应对瞬态冲击（如容性负载上电），又能在持续性故障时限制平均功耗，避免过热。

选择锁存还是自恢复，没有绝对的好坏，完全取决于产品的应用场景、安全等级和用户体验要求。但无论如何，这一环的逻辑必须清晰、可靠，它是整个保护策略的最终执行者。

结语：从模块到系统

看到这里，你会发现，一个看似简单的MOS管过流保护，实则是采样、驱动、比较、逻辑四大模块环环相扣的系统工程。它考验的不仅是单个元器件的选型，更是对系统行为、失效模式和安全边界的深刻理解。

伟大的产品，其可靠性往往藏在那些用户永远感知不到的细节里。下次当你手边的电源设备稳定工作时，或许可以想到，在其内部，正有这样一套缜密的电子“免疫系统”在默默值守。而作为设计者的我们，每一次严谨的计算与验证，都是在为这份无声的可靠添砖加瓦。

欢迎在评论区分享你在设计过流保护电路时踩过的“坑”或独特的解决方案，让我们共同打造更坚固的电子世界。
