如何测量mos管好坏的方法

一个电子元件坏了，你会怎么办？

对于大多数人来说，答案可能是“换一个”。但对于真正懂得电路、热爱硬件的人来说，答案则是“测一测”。尤其是在面对MOS管——这个现代电子产品中无处不在的“电子开关”时，判断其好坏，不仅仅是修复一台设备，更是一场与物理定律的对话，一次逻辑推理的实践，甚至是一种对现代工业文明的微观触摸。今天，我们不谈深奥的公式，就从三个最朴素的视角，聊聊如何判断一颗mos管的生死。

一：实用主义者的工具箱 —— 万用表的快速审判

如果你是维修师傅、电子爱好者，或是被催着交活的工程师，时间就是一切。这时，你的第一原则是：快。而万用表，就是你手中最快的“判决书”。

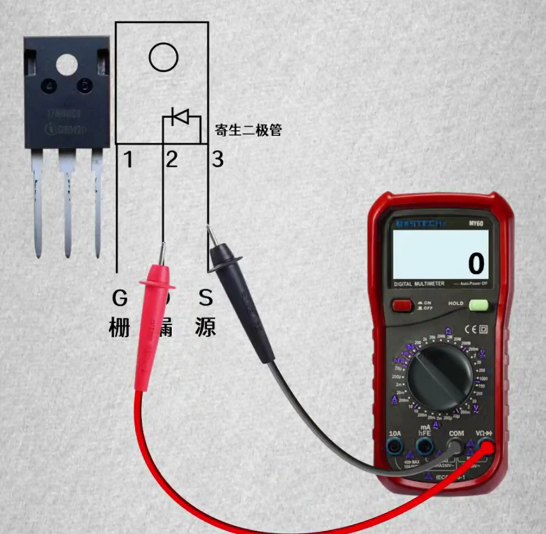

方法简单到令人惊讶：将万用表拨到二极管档或电阻档。对于最常见的N沟道增强型mos管，找到它的三个引脚：栅极（G）、漏极（D）、源极（S）。

第一步，初步隔离：用表笔任意测量任意两脚之间的正反向电阻。一个完好的MOS管，在未触发时（栅极悬空），其D-S极之间，无论表笔如何对调，电阻都应该是无穷大（显示“1”或“OL”）。如果此时测出几百欧姆甚至几欧姆的阻值，别犹豫，它很可能已经击穿短路了。这是MOS管最常见的“死法”——D-S极间成了一根导线，彻底失去了开关功能。

第二步，赋予生命：如果第一步通过了，真正的测试才开始。用手指短暂地同时触碰栅极（G）和源极（S）。这个动作，相当于用你身体微弱的静电给栅极放电，确保它处于关闭状态。然后，将黑表笔接源极（S），红表笔接漏极（D），此时电阻应为无穷大。

紧接着，关键一步：保持表笔位置不动，用你的手指（或另一只手的表笔）去短暂触碰栅极（G）和漏极（D）一下。这相当于给栅极一个微小的触发电压。奇迹发生了：刚才还是无穷大电阻的D-S极，此刻电阻应迅速下降到很低的值（几百欧姆以内，甚至导通发声）。移开触发，电阻应又恢复到无穷大。

这个“触发-导通-关闭”的过程，就是MOS管灵魂的证明。如果能被你的手指轻松唤醒和关闭，说明它的栅极控制能力基本完好。这种方法无法量化参数，但足以在几秒钟内筛出那些彻底罢工或控制失效的“尸体”。

二：现象观察者的诊断学 —— 读懂故障的“语言”

如果你不满足于“好”或“坏”的二元判断，想更深入地理解MOS管为何“生病”，那么你需要成为一名现象观察者。故障本身，就是一种强烈的“语言”。

击穿短路，是最直白的“呐喊”。表现为设备突然掉电、保险丝烧断、甚至冒烟。拆下来用万用表一量，D-S电阻近乎为零。这通常是因为过电压（如雷击、感性负载反峰）瞬间击穿了薄薄的栅氧化层，或者因过热导致硅结构永久性损坏。它告诉你：电路的保护可能不足，或散热设计有缺陷。

栅极损伤，则是更隐秘的“低语”。管子没有完全短路，但性能退化。你可能会发现开关速度变慢、导通电阻变大、设备工作时异常发热。这往往与栅极电荷相关。理想情况下，给栅极充电（打开）和放电（关闭）所需的电荷是固定的。但当栅氧化层因静电或长期应力出现微小缺陷时，就会捕获电荷，导致阈值电压漂移，开关变得“迟钝”。用专用的半导体测试仪或简单的“电容充电法”可以间接观测，但对于维修，更直接的线索是：同样的电路位置，换上新管就正常，旧管却温升异常。

此时，热成像仪就成了你的“透视眼”。在设备通电带载工作时，扫一眼电路板。一个正常的MOS管，温升应该均匀且在设计范围内。如果某个MOS管局部出现异常的热点，或者温度明显高于其他同型号管子，即便它还没完全短路，也已是强弩之末，指出了可能存在的驱动不对称、负载不均或自身老化问题。

从这个视角看，测量不仅是判断，更是诊断。每一个坏掉的MOS管，都在诉说着一段关于过载、浪涌、静电或疲劳的故事。

三：思想实验者的逻辑推演 —— 在脑中完成测量

最高阶的视角，或许发生在拿起万用表之前。它属于那些喜欢在脑海中搭建电路的思想者。

当你面对一个复杂的电路板，怀疑某个MOS管损坏时，完整的测量可能因电路连通而无法进行。这时，你需要进行逻辑推演。

首先，理解MOS管在电路中的角色：是开关电源的高侧/低侧开关？是电机驱动的H桥臂？还是信号路径的选择器？它的失效，会导致怎样的宏观现象？——无输出、输出全压、半压输出、还是控制失灵？

其次，结合电路拓扑进行“分割”。利用原理图，思考在断电状态下，有哪些元件是与MOS管D-S极并联的（如变压器绕组、电机绕组、其他并联的管子）。这些并联路径可能会在万用表测量时形成误导性的低电阻。你在脑中将其“断开”（或意识到需要拆下来测），才能看到真相。

最后，进行因果反推。例如，一个开关电源无输出，测量发现主开关MOS管击穿。一个有经验的思考者不会止步于此。他会问：是什么导致了击穿？是驱动芯片损坏导致栅极长期悬空或收到错误信号？是吸收电路（如RCD snubber）失效导致电压尖峰过高？还是输出短路导致过流发热？在这个视角下，测量MOS管好坏，变成了破解整个系统故障链的第一环，也是逻辑闭环的关键证据。

从这个意义上说，最精妙的“测量工具”并非仪器，而是基于电路原理的严谨思维。它确保你不会陷入“换一个烧一个”的循环，而是真正地修复系统。

所以，如何测量一个MOS管的好坏？答案已然分层：

对于急于求成的手，万用表和手指是最快的试金石；对于探寻根源的眼，故障现象和热成像是最直观的线索；而对于痴迷原理的脑，逻辑推理和思想实验才是最根本的标尺。

技术从来不止于步骤。每一次测量，都是我们选择的与世界交互的视角。或许，下次当你拿起万用表时，也能感受到，指尖流淌的不仅是电流，还有一丝属于创造者的、通透的智慧。
