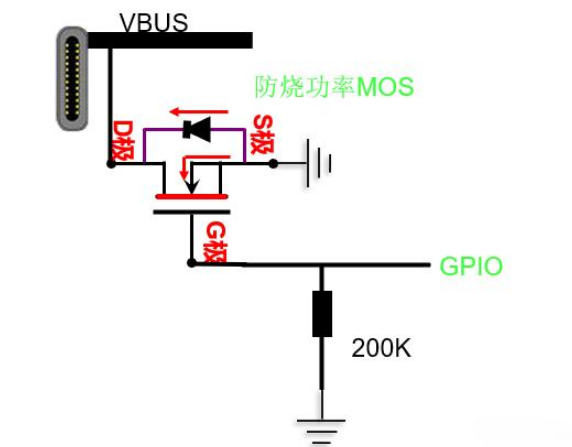

mos管短路保护电路

在电力电子领域，MOS管就像整个电路系统的“动力阀门”，小到手机快充适配器，大到工业伺服驱动器、新能源汽车电控单元，都少不了它的身影。但几乎每个硬件工程师都踩过mos管短路烧毁的坑：明明参数选型留了两倍余量，调试时一个意外短路就直接炸管，连带着后级负载和前级电源一起报废，轻则耽误项目进度，重则造成批量产品召回。很多人把问题归因为mos管质量不好，却忽略了一个核心事实：90%以上的短路损坏，本质都是保护电路设计不到位。要做好短路保护，得先搞懂MOS管在短路时到底是怎么坏的，再针对性地搭建设计方案。

先搞懂：短路时MOS管到底经历了什么？

很多人对MOS管失效的认知还停留在“过流烧坏”，实际短路场景下的失效机理远比想象中复杂，**常见的有三种类型。

**种是雪崩击穿失效。当短路发生时，回路电流会在微秒级时间内快速上升，MOS管的漏源电压会瞬间超过击穿电压，此时寄生二极管反向击穿，大量载流子高速通过PN结，瞬间产生的热量会直接击穿硅片衬底，这种失效往往伴随着MOS管外壳炸裂，漏极和源极彻底短路。我们做过实测，60V耐压的MOS管在短路时，峰值电压能冲到80V以上，只要持续时间超过2微秒，就会触发不可逆的雪崩击穿。

第二种是热击穿失效。如果短路时电压没达到击穿阈值，MOS管会进入放大区工作，此时漏源电流很大，同时漏源电压也处于较高水平，功耗等于电流乘以电压，瞬间就能达到几十甚至上百瓦。硅片的热容量极小，这些热量来不及散到外壳，内部结温会在10微秒内超过300℃的极限，导致铝金属化层融化，**终形成**性的漏源短路。我们曾拆过一个短路损坏的MOS管，发现硅片表面已经出现了明显的熔融坑，而外壳温度甚至还没到40℃，可见这种失效速度有多快。

第三种是寄生三极管闩锁失效。MOS管内部存在一个寄生的NPN三极管，短路瞬间的高电流会在寄生电阻上产生压降，当这个压降达到0.7V时，寄生三极管就会被触发导通，此时即使栅极电压关掉，MOS管仍然会持续过流，**终直接烧毁。这种失效**隐蔽，很多时候工程师发现栅极已经关断但MOS管还是烧了，多半就是闩锁效应在作祟。

搞懂这三种失效机理，你就会明白：好的短路保护，核心要解决三个问题——反应要足够快、要能准确判断短路状态、关断时不能产生过高的电压尖峰。

常见保护电路拓扑怎么选？三个场景对应三种方案

现在市面上的短路保护方案五花八门，很多工程师随便找个成熟电路就抄，**后要么保护不及时炸管，要么误触发影响正常工作。其实不同的应用场景，适合的拓扑完全不一样，我们可以根据成本、响应速度、复杂度三个维度来选。

方案一：电阻采样+比较器方案，成本敏感型场景**

这是**传统的保护方案，原理很简单：在MOS管的源极串联一个毫欧级的采样电阻，短路时电流上升，采样电阻上的电压跟着升高，当电压超过比较器阈值时，比较器输出信号直接关断MOS管栅极。

这个方案的优势是成本极低，几毛钱的比较器加几分钱的采样电阻就能搞定，适合对成本敏感的消费电子场景，比如桌面电源、小型电机驱动。但它的缺点也很明显：首先响应速度慢，比较器本身有几百纳秒的延迟，加上采样电阻的寄生电感影响，整体响应时间基本在1微秒以上，不适合大电流、高耐压的工业场景；其次采样电阻本身有功耗，电流越大发热越严重，10A以上的场景用这个方案，光采样电阻的损耗就能到1W以上，得不偿失。

我们去年给客户做的12V/5A快充适配器项目，就用了这个方案，采样电阻选的是20毫欧的合金电阻，比较器阈值设置在150mV，对应7.5A的保护电流，实测短路响应时间在1.2微秒左右，量产测试了1000次短路都没出现炸管情况，成本比其他方案低了80%。

方案二：电流镜检测+栅极钳位方案，工业高可靠场景**

工业场景对可靠性要求高，电流往往能到几十安，此时电阻采样的损耗和延迟都满足不了需求，电流镜检测方案就成了**。

这种方案利用MOS管的导通电阻特性，不用额外串联采样电阻，而是通过检测漏源导通压降来判断电流大小：MOS管导通时，漏源压降等于导通电阻乘以漏极电流，短路时电流飙升，漏源压降随之升高，当超过阈值时，就触发保护。为了避免关断时的电压尖峰触发雪崩击穿，这个方案通常会搭配栅极钳位电路，关断时慢慢降低栅极电压，拉长电流下降时间，把电压尖峰控制在安全范围内。

这个方案的响应速度能做到200纳秒以内，而且没有额外的采样损耗，适合20A以上的工业驱动、新能源汽车辅助控制器等场景。我们之前做的36V/30A伺服驱动器项目，用的就是这个方案，通过校准MOS管导通电阻的温度系数，把保护电流的误差控制在5%以内，实测短路时180纳秒就触发了保护，漏源电压峰值被钳位在55V以内，远低于MOS管的60V耐压，连续短路100次MOS管都没有任何损坏。

方案三：智能驱动IC集成方案，复杂系统场景**

现在很多高端场景已经不用分立元件搭保护电路了，直接用集成了短路保护功能的MOS管驱动IC。这些IC内部自带电流检测、过流判断、软关断功能，有的还集成了温度保护、欠压锁定功能，外围电路极其简单，只需要配置几个电阻设置保护阈值就行。

比如英飞凌的1ED系列驱动、TI的UCC217系列驱动，都支持主动短路保护，响应速度能做到100纳秒以内，还能通过引脚配置软关断的斜率，适配不同的母线电压和电流等级。这种方案成本比分立方案高2-3倍，但可靠性高、调试简单，适合光伏逆变器、储能变流器等复杂电力电子系统，能大大降低研发和调试的时间成本。

实战设计避坑：这三个参数比选型更重要

很多人选保护电路的时候只看拓扑，却忽略了实际调试的参数细节，这也是为什么明明用了成熟方案还是会炸管。有三个核心参数，是设计时必须抠到**的。

**个是响应时间。这里的响应时间不是器件手册上的典型值，而是整个环路的实际延迟：包括检测电路的延迟、逻辑判断的延迟、栅极驱动的延迟。举个例子，你用的比较器延迟是300纳秒，走线寄生电感带来的延迟是100纳秒，栅极驱动的拉电流能力不足导致关断延迟是500纳秒，加起来总延迟就到了900纳秒，对于大电流场景来说，这多出来的几百纳秒就足够让MOS管结温超标。设计时一定要用示波器实际测试从短路发生到栅极电压开始下降的时间，10A以下场景建议控制在1微秒以内，10A以上场景必须控制在500纳秒以内。

第二个是保护阈值的裕量设计。很多人喜欢把保护阈值设置成额定电流的1.5倍，这其实很容易出现误触发。因为电机启动、电容充电时都会有短时间的冲击电流，比如24V的电机启动电流能到额定电流的3-5倍，持续时间几毫秒，这时候如果保护阈值太低，就会导致正常启动时触发保护。正确的做法是先实测系统的**大冲击电流和持续时间，把保护阈值设置成**大冲击电流的1.2倍，同时加一个延时滤波，比如设置10微秒的延时，只有过流持续时间超过10微秒才触发保护，这样既不会误触发，也不会影响短路保护的速度。

第三个是关断斜率的控制。很多人以为短路时要越快关断越好，其实不然。电路里的寄生电感是客观存在的，根据电感的伏秒特性，电流变化越快，产生的感应电压越高，如果你在100纳秒内把20A的电流降到0，寄生电感产生的电压尖峰很容易超过MOS管的耐压，直接触发雪崩击穿。所以关断时要做软关断，根据母线电压和寄生电感的大小，调整栅极的放电电阻，把电流下降时间控制在1-5微秒之间，把电压尖峰限制在MOS管耐压的80%以内，这样才能既关断电流，又不会损坏器件。

**后想说

MOS管短路保护从来不是什么“黑科技”，本质上是对器件特性、电路原理和应用场景的深刻理解。很多新手工程师总想着找一个**的保护电路，抄过来就能用，**后往往栽在细节里。与其到处找成熟方案，不如先沉下心搞懂MOS管的失效机理，再结合自己的实际场景选拓扑、调参数，毕竟适合自己项目的，才是**好的。

你在做电源或者驱动设计的时候，有没有遇到过短路炸管的情况？欢迎在评论区分享你的踩坑经验，我们一起讨论解决方案。
