mos管的体二极管如何工作

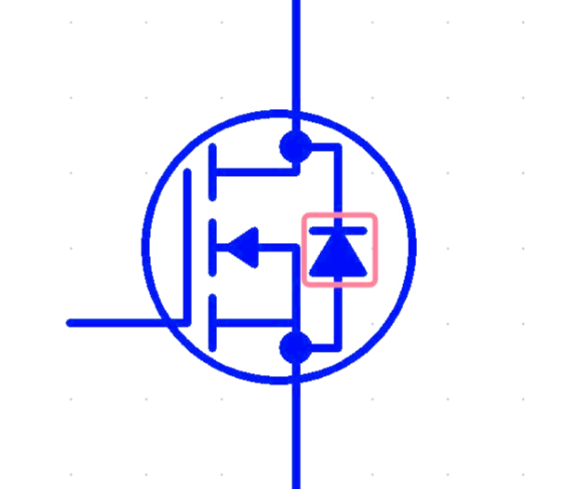

要理解体二极管的由来，得先从mos管的制造工艺说起。无论是NMOS还是PMOS，为了实现源漏极的导电特性，都需要在硅衬底上做掺杂工艺——NMOS的P型衬底上会做两个N型掺杂区作为源极和漏极，PMOS则恰恰相反。这种结构天然就形成了一个由P区和N区组成的PN结，当源极和衬底短接时，这个PN结就变成了跨在源极和漏极之间的二极管，这就是我们常说的体二极管，也叫寄生二极管。

很多人会误以为体二极管是工艺缺陷的产物，甚至觉得它是MOS管的“副作用”，但实际上从功能上来说，它是MOS管不可或缺的一部分。当MOS管在电路中正常导通时，电流从漏极流向源极（NMOS为例），此时体二极管处于反向偏置状态，不会参与导电；但当漏源电压反向，也就是源极电压高于漏极时，只要电压差超过PN结的导通阈值（通常硅材料是0.7V左右），体二极管就会自动导通，允许电流从源极流向漏极。

这种反向导通特性在实际电路中有着不可替代的作用。**典型的场景就是H桥电机驱动电路，当电机需要减速或者换向时，线圈里储存的能量需要释放路径，此时对应的桥臂MOS管关断，体二极管就会作为续流通道，把线圈的能量回馈到电源或者吸收掉，避免产生过电压击穿MOS管。同样在开关电源的同步整流电路中，当同步管关断的死区时间里，也是体二极管暂时承担续流功能，保证电路不会出现断流。也正是因为这个特性，很多不需要反向导通的电路设计里，工程师会特意把MOS管的体二极管当作额外的保护元件使用，省去额外并联的稳压管。

不过提到并联二极管，很多人都会有疑问：既然体二极管已经能反向导通，为什么有些电路里还要在MOS管的漏源极之间额外并联一个肖特基二极管？这就要说到体二极管的两个关键局限性了。首先是导通压降，普通硅基MOS管的体二极管导通压降通常在1V左右，而肖特基二极管的导通压降可以做到0.3V-0.5V，在大电流应用场景下，更低的导通压降意味着更少的发热损耗，对于提高整机效率作用明显。其次是反向恢复特性，这也是体二极管**受诟病的参数。

什么是反向恢复？简单来说就是当体二极管从导通状态切换到关断状态时，不会立刻阻断电流，而是需要一段时间把PN结内部存储的载流子抽走，这段时间里会产生一个很大的反向电流，不仅会增加损耗，还会在电路里产生明显的电磁干扰。不同工艺的MOS管，体二极管的反向恢复时间差异很大，普通MOS管的反向恢复时间可能在几百纳秒，而专门优化过的快恢复体二极管MOS管可以做到几十纳秒，碳化硅MOS管的体二极管反向恢复时间甚至几乎可以忽略。如果你的电路工作频率在几十kHz以上，又需要体二极管经常参与续流，要么选择反向恢复特性更好的器件，要么额外并联快恢复二极管，否则很容易出现效率骤降、干扰严重的问题。

除了反向恢复特性，体二极管还有一个关键参数经常被忽略，就是雪崩耐量。当电路里出现瞬态过电压，比如感性负载关断时的尖峰电压，超过了MOS管的漏源击穿电压时，体二极管会首先发生雪崩击穿，此时只要击穿的能量在器件允许的雪崩耐量范围内，MOS管就不会**性损坏，相当于多了一层过压保护。不同型号的MOS管雪崩耐量差异很大， datasheet 里通常会用EAS参数来标注单次雪崩能量，选择器件时如果应用场景存在感性负载，一定要留够足够的雪崩能量余量，避免过电压直接击穿器件。

其实很多工程师对体二极管的误解，本质上是把它当成了MOS管的“附属品”，而没有把它当作一个独立的功率元件来看待。设计电路时既不能完全忽略它的存在，也不必过度放大它的缺陷——对于低频、小电流的开关应用，体二极管的特性完全够用，还能节省外部元件成本；对于高频、大电流的场景，只要针对性地选择反向恢复快、雪崩耐量高的器件，或者合理搭配外部并联二极管，就能把它的特性用对地方。

功率器件的设计从来没有“多余”的结构，那些看起来不起眼的寄生特性，换个应用场景可能就是解决问题的关键。下次再看MOS管 datasheet 时，不妨多花两分钟看看体二极管的相关参数，说不定之前卡了很久的调试难题，答案就藏在这些容易被忽略的细节里。你在电路设计中有没有遇到过和体二极管有关的问题？欢迎在评论区分享你的调试经验。
