mos管恒流电路设计

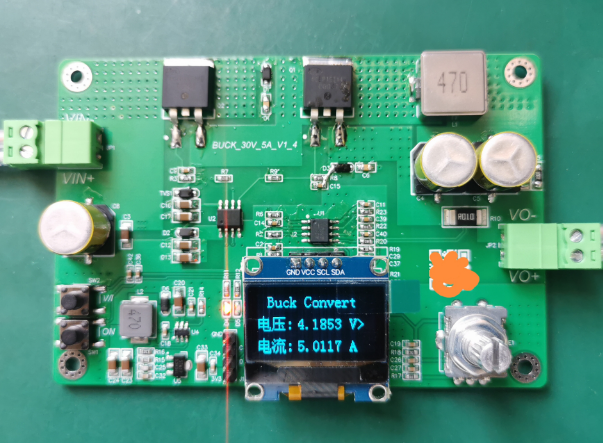

做硬件这行**怕什么？怕的是电路明明看着没问题，一上电就冒烟。尤其是恒流电路，负载一变电流就飘，LED亮度忽明忽暗，激光器的功率输出不稳定，电池充电电流失控发烫——这些问题，十有八九都出在MOS管恒流电路的设计细节上。

很多人对恒流的理解还停留在“用稳压源加个电阻”的阶段。但凡带过几回项目就知道，真正的恒流设计，是一场关于精度、热量和稳定性的平衡游戏。今天咱们不聊虚的，直接拆解从原理到选型、从精度到散热的完整链条，把那些容易踩坑的地方一次说透。

一、为什么非要用MOS管做恒流？

先厘清一个基础问题。传统的三极管恒流电路不是不能用，但在大电流场景下，它的短板太明显：基极驱动需要持续消耗电流，在大功率LED照明、激光二极管驱动、电池化成设备这些动不动几安培甚至几十安培的场合，三极管的功耗和驱动复杂度都是灾难。

mos管是电压驱动器件，栅极几乎是零静态电流，这带来两个直接好处：一是驱动电路简单，MCU的PWM引脚经过一级驱动就能控制；二是导通电阻RDS(on)可以做到毫欧级别，在大电流下自身的损耗远低于三极管。

但这不意味着把mos管接进去就能恒流。MOS管本质上是个压控电阻，它的导通程度取决于VGS（栅源电压），而VGS又受温度、工艺离散性影响很大。如果直接拿固定栅压去驱动，电流根本稳不住。所以，工程上真正实用的MOS管恒流电路，必然要引入负反馈——用一个采样电阻把电流信号转换成电压，再反馈回来控制MOS管的导通程度。

二、两种主流架构的取舍

实际项目中，恒流电路基本逃不出两种拓扑：

低端采样恒流是**常用的。负载接在电源正极，MOS管放在负载和地之间，采样电阻在源极。这种接法驱动方便，因为源极电位接近地，栅极驱动电压容易满足。电路结构就是一个运放（或者比较器）加一个MOS管加一个采样电阻，运放的两个输入端分别接基准电压和采样电压，输出接栅极。负载电流的微小变化会立即反映在采样电阻的压降上，运放迅速调整VGS，把电流拉回设定值。

但低端采样有个隐患——负载一端是电源正极，另一端是MOS管的漏极，如果负载是LED灯串或者电机这类感性负载，关断瞬间的电感反电动势可能直接击穿MOS管。这时候一定要在负载两端并联续流二极管或TVS管。

高端采样恒流的负载则放在采样电阻和地之间，MOS管在电源正端。这种接法对负载更“友好”，接地端更干净，适合对地环路敏感的场景，比如音频电路、精密传感器供电。代价是驱动电路复杂，因为源极电位会跟着负载电压浮动，栅极需要用自举电路或者专用高边驱动芯片来提供足够的VGS。

选哪种？我的建议很直接：如果负载一端必须接地，就用低端采样，但补足保护器件；如果要求负载完全悬浮或者对EMI敏感，老老实实做高端采样，别为了省一个驱动芯片去冒地环路干扰的风险。

三、精度这东西，到底能做到多少？

恒流精度的瓶颈90%集中在采样电阻和基准源上。

采样电阻的温漂是头号杀手。普通厚膜电阻温漂动辄上百ppm/℃，电感电流从0到满载，电阻温度轻松升高几十度，电流也跟着飘几个百分点。高精度设计必须用精密合金电阻，温漂做到5ppm/℃以内，同时看功率降额——电阻的实际功耗不要超过额定功率的70%，否则自身发热会加剧温漂。

基准电压的稳定性同样关键。如果用的是MCU内部参考电压，注意它的初始精度通常在±1%到±2%，温度系数也不理想。要求0.5%以内恒流精度的场合，外挂一个独立的TL431或者精密基准芯片，比依赖MCU内部参考可靠得多。

运放的失调电压也在吃掉精度。便宜的LM358失调电压能达到5mV，如果采样电压满量程才100mV，这5mV就是5%的误差。高精度方案建议用零漂移运放，比如OPA333，失调电压在微伏级别，同时要注意运放的电源电压必须高于MOS管栅极驱动所需的电压摆幅，否则运放输出会被顶死，失去调节能力。

实际测试中，分立元件方案做到±1%的恒流精度是完全可行的，但要注意PCB布局——采样电阻的四个端子必须用开尔文接法，即电流端和电压检测端分别走线，避免铜箔电阻串入采样回路。很多新手踩坑就是把采样信号线走得太长，拾取噪声后电流纹波大得离谱。

四、MOS管选型：三个参数定生死

恒流场合的MOS管选型，重点不在耐压和电流那些老生常谈，而要看三个容易被忽略的参数：

**，VGS(th)的离散范围。 MOS管的开启电压不是固定值，数据手册上给的是一个范围，下限可能是1V，上限可能是2.5V。如果你的驱动电路用固定电压去偏置，不同批次的MOS管会带来明显的电流差异。所以设计时一定要让运放的反馈环路有足够的增益和摆幅，不能依赖固定栅压。

第二，跨导gm的线性区。 恒流工作点通常落在MOS管的饱和区（即恒流区），这时候漏电流ID主要由VGS决定。但注意，饱和区的gm在不同电流点差异很大，反馈环路的增益会相应变化。如果反馈环路带宽不够，在大动态负载切换时可能出现振铃甚至振荡。处理办法是把运放的补偿网络调整好，让环路增益在预期工作电流范围内保持稳定。

第三，热阻与安全工作区（SOA）。 恒流工作下MOS管承载的电压是电源电压减去负载电压，这个压差乘以电流就是MOS管的功耗。举个例子，12V电源带一个5V负载，电流2A，功耗就是14W。这时候小封装SOT-23**扛不住，至少要用DPAK或D2PAK，再加足够的铜箔散热面积。如果压差大（比如从48V降到12V），建议考虑线性恒流的方案是否合理——压差过大时效率太低，不如改用开关型恒流芯片。

五、散热方案：别等到冒烟才想起

线性恒流的本质是让MOS管吃掉多余的能量，散热设计直接决定系统的可靠性和寿命。

先算清楚热账：热阻是结到壳（θJC）、壳到散热器（θCS）、散热器到环境（θSA）的三段串联。假设MOS管功耗10W，要求结温不超过125℃，环境温度**高45℃，那总热阻不能超过(125-45)/10=8℃/W。一个典型的DPAK封装θJC在2-3℃/W，硅脂和接触面算2℃/W，那么散热器到环境的热阻必须控制在3℃/W以内——这需要一个不小的铝型材散热器，光靠PCB铜皮肯定不够。

实际操作中，我习惯在PCB上把MOS管的散热焊盘加大，铺铜面积做到至少6平方厘米以上，同时密密麻麻打上过孔传到背面铜皮，正面和背面的铜皮联合散热。如果计算发现温度还是压不住，就上强制风冷或者改用更大封装，别犹豫。

另一个容易被忽略的细节是MOS管和散热器之间的绝缘问题。漏极通常和散热片连在一起（很多封装底部就是漏极），如果散热器是金属外壳直接接地，就需要加绝缘垫片和绝缘螺丝套。但绝缘垫片会加大热阻，所以有些设计干脆把MOS管安装在独立的小散热片上，散热片再与外壳隔离，而不是直接贴在系统接地上。

六、实战中那些**容易翻车的细节

上电瞬间的电流过冲。 电路刚上电时，基准电压还没建立，运放处于不确定状态，MOS管可能全导通，瞬间电流可能冲到设定值的数倍。解决办法是增加软启动电容，在基准引脚上并联一个电容到地，让基准电压缓慢爬升，这样电流也是缓慢建立，不会过冲。

地线回流干扰。 采样电阻的地和负载回路的地要星型连接，大电流流过采样电阻后再回到电源负极，**不能让采样地线和功率地并行走线。否则功率回路的压降会直接叠加到采样信号上，造成反馈误差。

振铃问题。 MOS管的栅极和电路寄生电感容易形成LC振荡，尤其是在驱动线较长的情况下。解决方式是在栅极串一个几欧姆到几十欧姆的电阻（Rg），降低Q值；同时运放的输出要避免长距离走线，必要时加RC缓冲网络。

电流检测走线双绞。 运放的采样差分输入端要走平行紧贴的双线，并且远离功率级的开关节点。如果实在避不开，就用屏蔽层接地的办法来抑制耦合噪声。高频纹波大的场合，采样运放前加一级RC低通滤波，截止频率设置在几十kHz即可。

七、回归本质：设计恒流，先问清需求

写到这里，想起一个比技术更重要的原则——设计恒流电路之前，一定要把需求问清楚：你要求的恒流精度是多少？负载是什么类型？环境温度范围有多大？有没有远程控制和状态监测的需求？

如果精度只要±5%，一颗简单的恒流二极管或者TL431加三极管方案可能都够用，不必上运放加MOS管的复杂拓扑。但如果要求高精度、大电流、宽温度范围，那就得认认真真把每个环节做好：精密基准、低失调运放、开尔文采样、足够裕量的散热、软启动和环路补偿。

这些细节单独看都不复杂，但串在一起，就是一台稳定恒流源和一块动不动冒烟的电路板之间的差距。做硬件就是这样，任何一个短板都会在量产或者高温环境中暴露出来。

**后想说的是，恒流设计没有放之四海而皆准的标准答案，但掌握原理、老老实实做热计算、在细节上多花心思，总能让你的板子活得比别人长一点。你在实际的恒流电路设计中踩过哪些坑，或者用过什么特别稳妥的架构？欢迎在评论区聊聊，咱们下次继续把硬件的那些门道掰开揉碎讲清楚。
