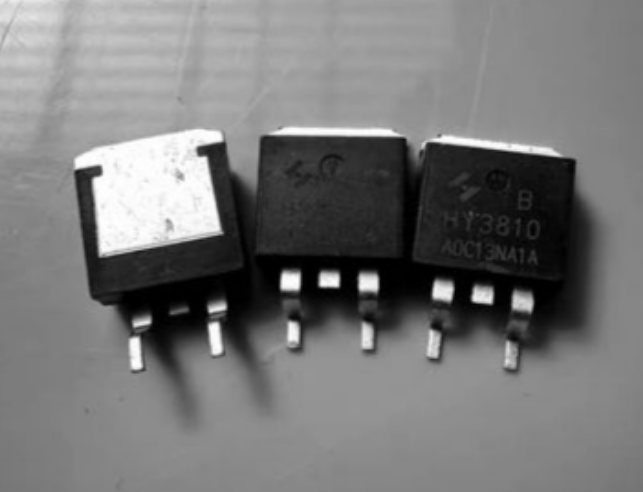

n沟道mos管工作条件

在电源管理、射频放大和电机驱动领域，n沟道MOS管凭借高输入阻抗和快速开关特性被广泛采用。无论是作为DC-DC转换器的开关元件，还是音频功率放大器的主角，准确把握导通、截止与放大状态的关键参数，才能让你的电路在效率、线性度和可靠性之间找到平衡。本文将从器件物理与电路应用两大维度，带你系统解读三大工作区的判定条件与实践要点。

一、截止状态：先看“栅极”能量门槛

截止状态定义：VGS（栅源电压）低于阈值电压Vth，沟道未形成，漏极电流仅有纳安级的泄漏。

• Vth范围：典型n沟道mos管（如IRF540N）Vth在2V~4V之间。实际应用中，若VGS<2V，器件即进入明确截止。

• 关注指标：IDSS（漏源饱和泄漏电流），通常在10nA~1μA量级；温度每升高10℃，泄漏电流可能翻倍。

• 典型应用：待机模式、开关mos管的“关断”流程。设计PCB时，应控制漏极与源极间爬电距离，并在栅极加装钳位电阻，避免误触发。

二、线性区（导通状态）：开关利器的“Rds(on)”密码

当VGS>Vth且VDS远小于VGS–Vth时，MOS管进入线性区，也称欧姆区。

• Rds(on)定义：在规定VGS（如10V或4.5V）和ID条件下，MOS管在VDS→0时的导通电阻。

– IRF540N：VGS=10V、ID=20A时，Rds(on)≈0.044Ω

– IRLZ44N：VGS=5V、ID=15A时，Rds(on)≈0.022Ω

• 选型要点：根据**大导通电流ID_max与允许压降ΔV = ID_max×Rds(on)计算器件功耗P = I²R，通常控制在数瓦以内。

• 热设计考量：在Tj_max=175℃条件下，需评估结—壳热阻θJC和壳—环境热阻θCA，并配合散热器或大面积铜箔降低结温。

• 应用场景：DC-DC升降压转换器、无刷电机驱动桥臂、固态继电器等高速开关场景。驱动电路应依据门极电荷Qg优化栅极驱动器，确保tON/tOFF满足频率需求。

三、饱和区（放大状态）：线性放大与失真博弈

当VGS>Vth且VDS>VGS–Vth，沟道形成“夹断”，进入放大区，也称饱和或主动区。

• Id公式（长沟道近似）：

Id = ½·kn·(VGS–Vth)²

其中kn为器件跨导参数。

• 跨导gm：

gm = dId/dVGS = kn·(VGS–Vth)

示例：2N7000在VGS=4V时gm≈3mS；IRF系列功率管在VGS=10V时gm可达5S以上。

• 线性度与失真：在音频放大或精密模拟电路的共源极结构中，需要保持VDS裕量并防止进入击穿区，可通过源极电阻或反馈网络提升线性度。

• 偏置设计：常用源极自偏置电阻（0.1Ω~1Ω）建立稳定工作点，静态VGS通常设置为Vth+2V~Vth+5V，兼顾增益与输出摆幅。

四、从芯片到系统：综合设计思路

1. 电路拓扑选型

• 开关模式：优先考量Rds(on)与tON/tOFF，驱动电压建议12V或以上，配合高速门极驱动器。

• 放大模式：选跨导稳定、输入电容Ciss较小的型号，配合负反馈网络优化失真和带宽。

2. 测试与验证

对IRLZ44N进行VGS扫描（0~10V）测试可见，VGS≈4.5V时Id攀升至10A级别，确认基准转折点；示波器测出的tON≈20ns、tOFF≈25ns，可满足100kHz以上转换器需求。

1. 热管理与可靠性

在导通状态大电流时，需做热仿真评估PCB铜厚与风冷方案；在放大状态下，应加入软关断与过流保护电路，避免意外击穿。

结语

n沟道MOS管在截止、导通与放大三大工作区中各司其职，从“高阻断漏”到“超低电阻导通”，再到“精密电流放大”，构筑了现代电子系统的核心动力。理解各状态下的关键参数，不仅能优化单个器件性能，更能在电源管理、功率放大与信号处理等多领域实现效率与线性度的**佳平衡。欢迎在评论区分享你的设计心得或遇到的难题，让我们一起在MOS管的世界里不断探索，解锁更多可能。
