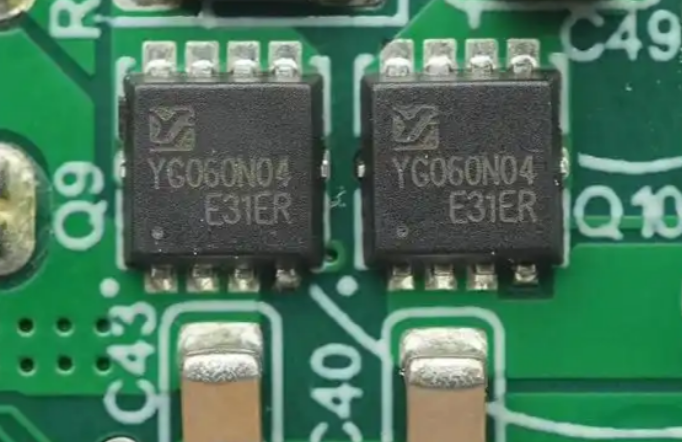

mos管的作用和工作原理

从手机快充到新能源汽车，从电脑主板到基站电源，MOS管的身影无处不在。但真正能讲清楚它工作原理的人，并不多。

很多人知道mos管能开关，却说不清它的三个引脚到底谁控制谁；知道它损耗小，却不知道选型时该盯哪些参数；知道它和三极管都能放大信号，却搞不明白两者在电路中的替代逻辑。

这篇文章，我们抛开教科书式的定义，从一个电路设计者的实际视角出发，把mos管从原理到选型、从驱动到应用，一次讲透。

一个小小的电压，如何撬动大电流

MOS管的全称是金属-氧化物-半导体场效应晶体管。名字很长，但核心就一句话：用电场来控制电流。

它的三个引脚分别叫栅极（G）、漏极（D）和源极（S）。栅极和源极之间隔着一层极薄的二氧化硅绝缘层，这层绝缘层让栅极几乎不吸取电流——输入阻抗极高，这也是MOS管相比三极管**大的区别之一。

当你给栅极和源极之间加上一个正向电压（VGS），电场会在绝缘层下方的半导体表面吸引电子，形成一条导电沟道。一旦沟道形成，漏极和源极之间就变成了导通路，电流可以轻松从D流向S。

这就是MOS管的全部秘密：你不需要往栅极灌电流，只需要施加一个电压，就能控制漏源之间的导通状态。

根据导电沟道的类型，MOS管分为N沟道和P沟道。N沟道管需要VGS为正且超过阈值电压（Vth）才会导通；P沟道管则相反，VGS为负且低于负的阈值电压时才导通。

在低压侧开关的电路中，N沟道MOS管是**主力。原因在于，N沟道管的导通电阻（RDS(on)）通常比同规格的P沟道管更低，成本也更低。很多新手在电路设计时习惯用P沟道做高侧开关，认为这样驱动更简单——这没错，但如果电流较大，P沟道管的热损耗会明显高于N沟道管。

一个实用的做法是：高侧开关需要较简单驱动时选P沟道，但大电流场景尽量用N沟道配合自举驱动或变压器隔离驱动。

开关电源中，MOS管的选型是一门权衡艺术

在开关电源中，MOS管不是工作在放大区，而是工作在完全导通和完全截止两个状态之间快速切换。开关频率、占空比、负载电流、输入电压，这四个维度决定了你该选什么管。

选型时**需要盯住的几个参数，按优先级排序：

• 耐压值（VDSS）：必须大于**大输入电压和尖峰电压之和，通常留1.5到2倍裕量。比如输入电压12V的Buck电路，至少选25V耐压的管子；如果输入48V，直接上100V档位。

• 导通电阻（RDS(on)）：决定导通损耗。导通损耗=P=I²×RDS(on)。一个30A的负载，在RDS(on)=10mΩ的管子上，光导通损耗就有9W，这已经需要加散热片了。所以大电流场景下，RDS(on)每降低1mΩ，都是实打实的效率提升。

• 栅极电荷（Qg）：决定开关损耗。开关频率越高，Qg的影响越大。高频场景（100kHz以上），应优先选择低Qg的管子，即使RDS(on)略高也可以接受，因为开关损耗可能超过导通损耗。

• 热阻（RthJA）：决定散热方案。SOP-8封装在3W功耗下还能勉强压住，但要到5W以上，就得考虑DPAK或D2PAK封装，或者加散热铜皮。

一个常见的选型误区是只看电流额定值。比如标称40A的管子，实际电路里10A就把它烧了——因为没考虑开关损耗和热积累。电流额定值是在外壳温度25℃条件下的极限值，实际使用时，环境温度、散热条件、开关频率都会大幅削弱这个数字。

MOS管与三极管：什么时候真正互相替代，什么时候不行

MOS管和三极管（BJT）都是开关器件，但工作方式有本质不同。三极管是电流控制电流，需要基极持续供流；MOS管是电压控制电流，栅极只需要充电到阈值，之后几乎不耗流。

这让MOS管在驱动电路上占尽优势——你甚至可以直接用一个单片机的GPIO去驱动小功率MOS管，而驱动同样功率的三极管可能需要外加一个驱动器。

但在某些场景，三极管依然不可替代。三极管的饱和压降非常低（VCE(sat)通常低于0.3V），在小电流开关场景（比如驱动LED指示灯），三极管更简单、成本更低。而在高电压大电流、需要高压摆率抑制的线性稳压电路中，三极管在放大区的线性特性依然是MOS管难以完全替代的。

所以，能替代的场景是：纯开关应用、驱动功耗敏感、GPIO直接驱动——MOS管完胜。而需要线性放大、模拟信号处理、超低压降场景，三极管仍有存在价值。

但要注意一点：正在快速向电池保护板、负载开关这类低压大电流场景渗透，MOS管正在逐步吃掉三极管原有的阵地。

栅极驱动的三个设计要点，踩一个就会出问题

栅极驱动看似简单——给VGS足够的电压，管子就导通了。但实际设计中，三个细节决定成败：

一是驱动电压幅度。逻辑电平MOS管在2.5V或1.8V栅压下就能完全导通，适合3.3V单片机直驱。但大多数工业MOS管要求VGS达到10V才能实现**低导通电阻。如果你的系统只有5V电源，直接驱动一个标准MOS管的导通损耗会非常大，因为管子没有完全导通。

二是驱动电流与栅极电阻。栅极充电速度决定了开关速度。栅极电阻过大，开关变慢，开关损耗上升；栅极电阻过小，开关瞬间电压变化率（dv/dt）过高，可能导致振铃和电磁干扰。一个实用的做法是：在栅极串接几欧到几十欧的电阻，必要时并联一个小电容做软开关，能够有效抑制振铃，但要注意会引入额外的开关损耗。

三是死区时间。这在半桥或全桥拓扑中至关重要。上管关断和下管导通之间必须留出足够的死区时间（一般几十到几百纳秒），否则上下管直通，瞬间短路，直接烧毁。同步Buck变换器中，这一条尤其致命。

电池保护板中的MOS管：用两个背靠背的管守护安全

电池保护板的标配是两个MOS管串联，方向相反，一个控制充电回路，一个控制放电回路。

充电时，充电控制管Q1导通，放电控制管Q2由保护IC控制关断或导通的逻辑实现——具体是放行还是限流，取决于电池电压状态。

放电时，Q1常通，Q2控制放电回路的通断，当电池电压掉到过放保护阈值以下，Q2立即断开，切断放电回路，防止电池因过放而损坏。

这两个MOS管的关键参数不是耐压（因为电压一般只有几伏到几十伏），而是导通电阻和持续电流能力。保护板中MOS管的RDS(on)直接决定放电时的压降和发热——如果RDS(on)太大，大电流放电时管子上会压降猛增、发热严重，甚至触发温度保护。

一个技巧：在多节锂电池串联的BMS中，MOS管位置往往放在低压侧，原因很简单——低压侧驱动电压低，不需要高边驱动电路就能轻松控制栅极，简化了电路设计。

回到**初的问题

MOS管的工作本质，是电场对半导体表面导电性的控制。它没有机械触点，没有热电子发射，仅仅通过感应电荷来打开或关闭一条电流通道——这种原理上近乎完美的开关，让它在功率电子领域占据统治地位。

但原理的优雅并不等于应用的轻松。选错一个参数，可能多浪费三个点的效率；驱动设计草率，可能直接击穿器件。真正用好MOS管，你需要在原理、参数、驱动、散热之间反复权衡，在每一个细节上多问一句：这里的热耗从哪里来？那里的电压尖峰有没有被钳住？

下次你看到一块电路板，不妨数一数上面的MOS管。它们默默地在高频开关中吞吐着大电流，用几乎为零的功耗控制着整个系统的能量流。理解它，是理解现代电力电子的一条必经之路。
