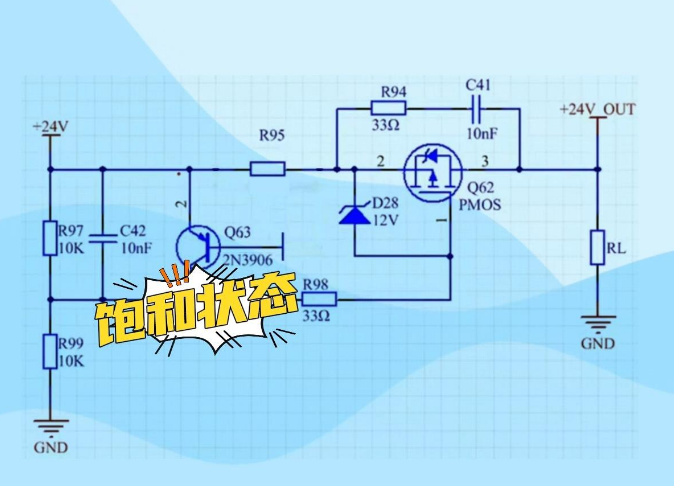

mos限流保护电路

做电源设计的朋友，十有八九都被“过流”这两个字折磨过。

尤其是当你辛辛苦苦搭完一个系统，上电瞬间，某个MOS管一声不吭直接烧穿，或者后级电路因为浪涌电流过大，直接复位重启。那种感觉，怎么说呢，就像是一拳打在棉花上，愤怒却找不到发泄口。

其实，大多数情况下，问题并不出在器件的质量上，而是出在我们对限流保护电路的理解和设计细节上。

今天不聊虚的，咱们直接深入mos管的内部逻辑，聊几个在设计时容易忽略，却足以决定成败的关键细节。

一、别把MOS管当开关，它本质是个“可变电阻”

很多朋友用mos管，习惯性地把它当做一个“继电器”，只关注导通电阻RDS(on)和耐压。但在限流保护场景下，MOS管的核心角色，是工作在线性区的压控电阻。

为什么强调这一点？因为在过流或短路瞬间，如果MOS管没有及时进入线性区，而是依旧尝试完全导通，那么流过的电流会瞬间飙升至系统允许值的数倍甚至数十倍。这个能量冲击，足以让芯片结温在微秒级别内超过200℃。

但如果在过流时，我们能通过外围检测电路，将MOS管的栅极电压动态拉低，让管子从饱和区“滑”入线性区，那么流过它的电流就会被限制住。此时，MOS管就像一个串在回路里的电阻，把多余的电压降吃掉，把危险的尖峰电流拦腰截断。

这就是限流保护的底层哲学：不让大电流瞬间流过，而是把它“压”在可控范围内消化掉。

二、限流检测的三种常见手段，哪种**靠谱？

既然要限流，首先要“感知”电流。这里就涉及到了采样方式的选择。

1. 电阻采样（高边/低边）：这是**直观的方案。串一个毫欧级精密电阻，通过运算放大器放大其压降。优点是大电流时精度高，发热可控。缺点是串联在回路中会引入额外的压降，同时精密电阻的成本也相对较高。

2. MOS管自身导通电阻采样：为了省掉采样电阻，很多电源管理芯片会直接利用MOS管Q1的导通压降Vds作为采样信号。这个方案的优势是零额外损耗，但隐患也很明显——RDS(on)会随着结温和流过的电流发生漂移。如果温度升高导致内阻增大，系统会“误判”为过流，导致带载能力下降。

3. 基于Ugs的间接推断：这种方法通过驱动电路的状态去推测电流，响应速度**快，但精度**差，通常只用于初级短路保护。

在实际设计中，如果对精度要求高（比如精密恒流源），推荐使用低边电阻采样；如果只是做系统级短路保护，直接利用MOS管自身的Vds采样配合比较器，是性价比极高的方案。

三、阈值设定：别把“限流点”当成一个固定值

很多设计师喜欢用一个比较器加基准电压，设置一个阈值，比如10A。但我想提醒的是，限流阈值绝不能是死板的。

因为MOS管和电感（如果是开关电源场景）都有一个“响应延迟”。在比较器翻转信号送出的那一瞬间，实际电流可能已经超过了设定的10A。这个超出的部分就叫过冲量。

正确做法是设置一个“软阈值”。通过RC延迟网络，将限流点设计成两段式：**段是峰值限流点（比如12A），用于应对极端短路；第二段是平均限流点（比如8A），用于长时间过流保护。

此外，阈值设定要留有充分的温度裕量。拿刚才提到的Vds采样来说，如果你的系统在常温下设计阈值为10A，那么在高温环境下（比如70℃），RDS(on)可能已经涨了40%，实际的限流点会向下漂移。这就可能导致系统在接近满负荷时会异常触发保护。建议留出20%-30%的阈值余量。

四、速度是保护的关键，但过冲是隐藏的刺客

限流保护电路的核心指标是响应速度。

如果你的检测运放带宽不够，比较器传播延迟过长，或者栅极驱动电阻太大，都会导致整个保护环路的响应时间被拉长到微秒级别。在短路情况下，微秒级的时间，足以让电流飙升到令人瞠目结舌的程度。

因此，限流环路的带宽设计要快，但环路增益要“慢”。

这里的意思是：我们可以用高速比较器去捕获过流信号，但在关断MOS管（或者钳制栅极）时，必须采用软关断策略。

我见过很多新手，直接通过比较器驱动一段MOS管的栅极，一旦触发过流，立刻把栅极电压拉到0。虽然这种硬关断能让电流瞬间归零，但带来的副作用是巨大的di/dt。这个dI/dt会在任何寄生的线路电感上产生高压振铃。如果振铃电压超过了MOS管的击穿电压，那真是赔了夫人又折兵——过流保护成功了，管子却被尖峰击穿了。

**优雅的解法是什么？ 在检测到过流后，先通过一个高精度线性下拉电路，将栅极电压以一个受控的斜率（比如5-10ms）缓慢拉低。这样，电流被“温柔”地限制和泄放，既保护了MOS管，也保护了后级负载。

五、二次击穿：**容易翻车的“隐形区”

前文提到MOS管会进入线性区限流，但线性区对MOS管来说，同样是一个“危险地带”。

在线性区，MOS管的电流密度虽大，但是源漏电压Vds很高。这就意味着，消耗在管子上的功率是巨大的。如果在这个状态下停留时间过长（比如超过几十毫秒），器件的局部晶圆温度可能上升到远超封装散热极限的程度，这就极易引发二次击穿。

二次击穿是一种热失控现象：温度升高->电流聚集加剧->局部温度再升高。这个过程是微观层面的，而且发生速度极快。一旦进入二次击穿，MOS管基本上是必死无疑。

所以，在设计限流保护时，必须考虑功率耗散的管理。如果系统长时间处于限流状态（比如负载短路未排除），那么栅极电压不能一直保持在钳位状态。应该设计一个定时器，当限流状态持续时间超过设定值（比如10ms），便强制触发完全关断，也就是打嗝模式（Hiccup Mode）。这样能让系统有冷却喘息的机会，避免持续在功率极限边缘疯狂试探。

写在**后

回到**开始的那个困惑。限流保护电路设计得好，不仅仅是“不炸机”这么简单。

它反映的是一种对安全的敬畏，以及对系统瞬态行为的深刻理解。MOS管作为这个保护动作的执行者，它的生死，完全取决于我们给它设定的栅极电压轨迹。我们不仅要知道“该保护了”，更要知道“怎么保护才能优雅地活着”。

在下一块板子调试时，不妨多关注一下触发保护瞬间，栅极驱动波形（Vgs）的斜率，以及Vds的跌落轨迹。那些波形里的每一次抖动，都在讲述着硅片内部的真实故事。
