pmos防反接电路优点

你有没有想过，一个价值两毛钱的MOS管，可能拯救一块价值上千元的主板？

这不是夸张。在我经手过的不少返修案例中，有相当比例的板子并非死于元器件的自然老化，而是倒在了电源接反的那一瞬间。那一缕青烟升起的时候，往往伴随着电源芯片、主控、乃至整块PCB的集体殉葬。

很多人觉得防反接嘛，串个二极管不就行了？简单粗暴，成本还低。这话在电流小、压降不敏感的场景下没毛病。可一旦进入真正的产品级设计，尤其是在电池供电、对效率有**追求的场合，二极管方案的短板就暴露得一览无余。而Pmos防反接电路，恰恰是解决这些痛点的那个“隐形**”。

从一颗二极管的“浪费”说起

用二极管防反接，逻辑很简单：正向导通，反向截止。但问题恰恰出在这个“正向导通”上。一颗常规的肖特基二极管，正向压降通常在0.3V到0.5V之间。听起来不大？算笔账就明白了。

假设你的系统工作在3A的电流下，一颗压降0.4V的二极管，带来的功率损耗是P = U × I = 0.4 × 3 = 1.2W。这1.2W的热量，在紧凑的PCB上是一个不小的热源，你需要为此增加铜箔面积，甚至加散热处理。更要命的是，在对电池电压敏感的应用里，比如单节锂电供电，3.7V的标称电压经过二极管后，到达后级电路的可能就只有3.3V了。这意味着，为了让系统稳定工作，你可能需要更复杂的电源设计来补偿这丢失的0.4V，或者被迫接受系统性能的折扣。

PMOS防反接电路解决的，正是这个“效率损耗”的问题。它利用的是mos管的导通特性——导通电阻RDS(on)。一颗普通的低压PMOS，RDS(on)可以做到几十毫欧甚至更低。还是3A的电流，假设RDS(on)是20毫欧，那压降就是3 × 0.02 = 0.06V，功耗只有0.18W。这已经不是同一量级的损耗了。对于便携设备、电池供电设备，这意味着更长的续航、更低的温升、更稳定的电压供给。这不仅仅是省电，这是对每一分能量的尊重。

从“物理阻断”到“逻辑判断”：思路的升级

二极管防反接，属于纯物理特性，导通和截止完全取决于外部电压极性。而PMOS电路的精妙之处在于，它引入了一个逻辑判断维度——用栅极电压来控制通断。

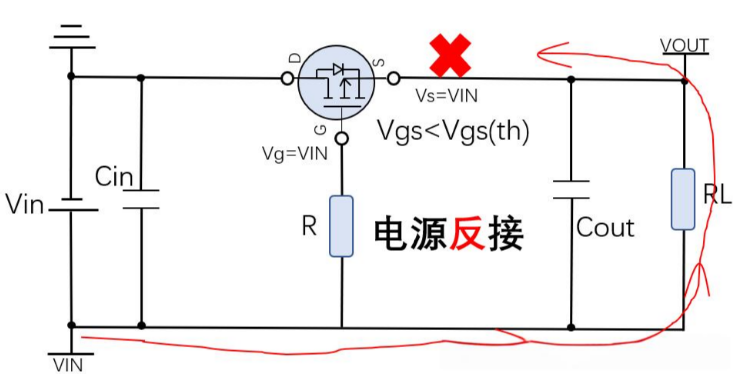

这种“控制”带来的好处是巨大的。比如你可以用一颗PMOS加上几颗电阻和一个三极管，就能实现更复杂的上电时序控制。接反时，Vgs为正，PMOS不导通，电路被完全隔离；接入正确时，Vgs被拉到负压，PMOS完全导通，几乎无损耗地接通电源。

这不仅仅是防反接，更是在系统层面提供了一种软启动和缓启动的可能性。在一些对浪涌电流敏感的精密传感器或通信模块中，这种缓启动特性能够有效降低上电瞬间对电源轨的冲击，这比单纯用二极管硬生生地“掰”住电流方向要有远见得多。这就是从被动防护到主动管理的转变。

可靠性测试下的“真金”

我接触过一些工程师，对PMOS方案心存疑虑，觉得它比二极管“娇气”。但实际情况是，一颗选型得当的PMOS在可靠性上完全不惧二极管。关键在于选型时的几个细节：

一是Vgs的耐压范围。需要确保在极端情况下（比如电池反接且带载启动）Vgs不超过****大值。

二是雪崩耐量。在电感负载切换或热插拔场景下，MOS管可能会承受瞬态能量冲击，单脉冲雪崩能量EAS是一个重要的参考指标。

三是SOA（安全工作区）的考虑。确保在启动瞬间的电流电压应力落在SOA曲线范围内。

只要这些参数留足余量，PMOS在高低温循环、湿热老化、振动冲击等可靠性测试中都表现得相当稳定。它毕竟是一个半导体器件，没有机械触点，没有磨损，寿命几乎取决于封装而不是原理。

成本账：算大账不算小账

有人纠结于PMOS的单价往往比二极管贵那么几毛钱。但咱们得算一笔总账。

在量产中，采用二极管方案，可能需要额外的散热片、更大的PCB面积、甚至因为后端电压余量不足而选用更高规格的电源芯片。这一套组合拳下来，增加的成本可能远超一颗PMOS的费用。而PMOS方案由于低损耗、低温升、小封装（比如SOT-23就能承受数安培电流），反而能简化散热设计，缩小PCB面积，提升整体功率密度。

更重要的是，由于PMOS方案杜绝了反接瞬间的过流损坏，产品的返修率会显著下降。在工业品和车规级产品中，一次现场故障的售后服务成本，可能足以购买成千上万颗PMOS了。这笔账，成熟的产品经理都会算。

一点心得

在电路设计的江湖里，没有一招鲜吃遍天的绝技。二极管有二极管的价值，PMOS有PMOS的锋芒。但在今天这个追求**效率、高功率密度和高可靠性的时代，PMOS防反接电路所体现出的，不只是器件替换那么简单，而是一种系统性的设计思维升级。

它牺牲了一点点的电路复杂度，换来了效率的提升、控制的灵活性和长期可靠性的保障。下次画板子的时候，如果电流超过1A，或者对压降敏感，不妨多看一眼PMOS。

对于PMOS防反接电路在实际选型和应用中，你遇到过哪些坑或者有什么独到的见解？欢迎在评论区聊聊。
