mosfet驱动电路设计参考

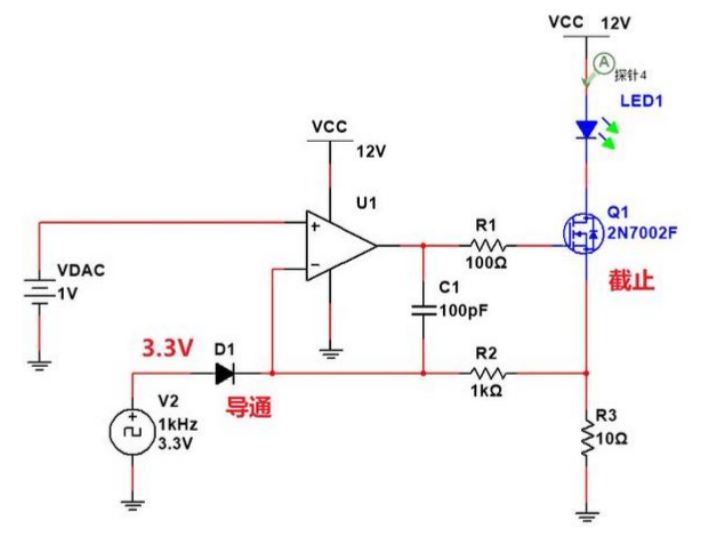

你有没有过这种崩溃：同一块板子，空载波形挺漂亮，一上电机就发热、啸叫、效率掉得离谱；或者更绝，mosfet明明选了“更大更贵”的型号，结果开关一快就炸。

很多问题看起来像“功率器件不行”，本质却是：驱动没设计对。

mosFET不是“给个PWM就能开得漂亮”的开关，它更像一扇门——门推得太慢，热就全堆在门缝里；推得太猛，门框又被你撞坏。

这篇就从两个最容易踩坑、也最能立竿见影的点讲清楚：

栅极驱动电流怎么算、驱动芯片怎么选，顺带把高低边差异、死区时间这些“总被忽略但决定成败”的细节串起来。

1）先把一句话讲透：驱动的任务不是“给电压”，而是“搬电荷”

MOSFET的栅极从电路角度看，核心不是电阻，而是电容（更准确说是“电荷需求”）。

你想让它从关断到导通，就必须把栅极电荷搬进去；想让它从导通到关断，就得把电荷搬出来。

所以评价驱动够不够力，最直接的不是“能输出多少伏”，而是：

• 它能多快把栅极电荷充进去/抽出来

• 它能不能在你的开关频率下持续这么干

• 它的回路是否干净（不被寄生电感拖后腿、不被噪声误触发）

把这一点想清楚，后面很多计算就不再玄学。

2）栅极驱动电流怎么估：先用“平均”，再盯住“峰值”

A. 平均栅极驱动电流：决定驱动芯片的“长期负担”

经验上最常用、也最不容易错的估算公式是：

Ig_avg ≈ Qg × f_sw

• Qg：栅极总电荷（看MOSFET数据手册的 Gate charge 曲线/参数）

• f_sw：开关频率

这一步的意义是：你一秒钟要搬多少电荷，驱动芯片就得给出相应的平均电流（也对应它自己的功耗、温升和供电设计压力）。

很多人只看驱动芯片“峰值2A/4A”，却忽略平均搬运量在高频下会把驱动芯片烧得很稳定。

B. 峰值驱动电流：决定你的“开关速度”和波形好不好看

如果你希望上升/下降沿更快，就要更大的瞬时充放电电流。简化估算可以用：

Ig_peak ≈ V_drive / R_total

其中 R_total 往往不是一个电阻那么简单，它包括：

• 驱动芯片输出等效电阻（上拉/下拉通常不同）

• 外接栅极电阻 Rg（你自己加的那个）

• MOSFET栅极内部电阻/引线电阻（数据手册或经验考虑）

• 回路寄生电感带来的动态“等效阻碍”（布局决定，计算很难但影响巨大）

你会发现：

想更快并不是“把Rg无限减小”，因为峰值电流大了，振铃、EMI、误导通、Vgs过冲都会跟着上来，最后还是翻车。

更靠谱的做法是：把目标开关速度定下来，再通过Rg和布局去收敛。

3）高边 vs 低边：不是“位置不同”，而是“参考地不同”

低边驱动好理解：源极基本接地，驱动器的地也是系统地，Vgs好控制。

高边麻烦在于：

高边MOSFET导通时，源极会被抬到接近母线电压，驱动器必须让栅极电压“比源极更高”才能维持Vgs。

因此高边驱动通常会遇到三个现实问题：

1. 供电方式：自举（bootstrap）还是隔离供电

2. dv/dt 抗扰：开关节点电压剧烈变化，会通过寄生电容把噪声注入驱动器

3. 关断可靠性：关断时Vgs是否可能被“抬起来”导致误导通

如果你做的是半桥/全桥（电机、逆变、电源同步整流等），高边驱动的抗扰度往往比“器件更大一号”更重要。

4）死区时间：不是越大越安全，越大越“亏”

半桥场景里，死区时间用于避免上下管直通。但死区并不是免费的：

• 太短：直通风险、瞬时电流巨大、MOSFET和驱动都遭殃

• 太长：体二极管/反向导通时间变长，损耗上升、发热上升、波形变差，电机系统还可能带来噪声和转矩脉动

实际工程里死区时间的调法往往是：

• 先保证不会直通（在最差温度、最差器件离散、最差供电下）

• 再一点点收紧到效率与温升最优点

• 用示波器看开关节点、电流探头看尖峰，别只盯PWM波形

很多“明明MOSFET很贵但效率上不去”的项目，最后就是死区设得像防空洞一样大。

5）驱动芯片怎么选：别先看“能带多大电流”，先看你系统的4个硬条件

把选型拆成四个问题，基本不会走偏。

① 你是低边、半桥还是全桥？是否需要高边？

• 纯低边：低边驱动器即可，简单稳

• 半桥/全桥：优先看半桥驱动器/多路驱动器，高边供电方案要一起定

② 你的开关频率与Qg决定了“搬运量”

用前面的 Ig_avg ≈ Qg × f_sw 先算一遍，你会知道驱动器长期在干多重的活。

频率越高、Qg越大，驱动器和供电去耦越要认真。

③ 你需要多强的抗扰度与保护功能？

工程里真正值钱的，往往是这些功能：

• 欠压锁定（UVLO）：供电不够时硬开最危险

• 互锁/防直通逻辑：硬件层面减少配置错误

• 米勒钳位（Miller clamp）或负压关断：高dv/dt下防误导通

• 过流/故障反馈：让系统能“知道自己出事了”

如果你的系统噪声大（电机、逆变、长母线、大电流回路），这些比“峰值多1A”重要得多。

④ 驱动电压与栅极耐压要匹配

很多人默认“10~12V都行”，但要看你的MOSFET Vgs额定值（常见±20V）以及布局带来的过冲风险。

想速度快、想损耗低并没错，但请同时给Vgs过冲留安全裕度，必要时加钳位、合理Rg、优化回路。

6）把这些落到实战：一个最常见的“翻车链条”

很多项目的典型失误链是这样的：

1. 只看MOSFET Rds(on) 选了“大管子”

2. Qg也随之变大，但驱动芯片没升级

3. 为了让波形“看起来快”，把Rg减小

4. 峰值电流上去，布局寄生电感引发Vgs振铃

5. 高边在大dv/dt下误导通，死区又没校准

6. 直通/尖峰电流出现 → 发热、效率差、甚至炸管

你看，炸的从来不是某一个点，而是一串“看似合理的局部最优”叠起来变成的系统性问题。

7）最后给你一套可执行的检查清单（拿去就能用）

做MOSFET驱动设计时，我会按这个顺序自检：

1. 从MOSFET手册拿到 Qg，并确定目标开关频率

2. 用 Qg×f_sw 估算平均驱动电流与驱动供电压力

3. 根据期望上升/下降沿，估算峰值电流范围，决定Rg初值

4. 明确是低边/高边/半桥，确定高边供电方式与抗扰策略

5. 死区时间从保守值开始，示波器+温升数据逐步收紧

6. 优先做“回路最短、地参考干净、去耦贴脚”的布局

7. 关注关断可靠性：必要时米勒钳位/负压/下拉增强

把这七步做完，你的驱动电路基本就进入“可控迭代”状态，而不是靠运气。

MOSFET驱动这件事，说难也难，说简单也简单：它不像算法能靠脑补，必须尊重电荷、回路和噪声的物理现实。你越早把“驱动=搬电荷”这件事刻进脑子里，后面每一次选型、每一个电阻、每一条走线，都会更有把握。
