mosfet器件的作用及原理

很多人对半导体器件的认知还停留在CPU、内存这类终端产品上，殊不知mosFET才是支撑所有电子系统运转的“细胞级”元件。从我们日常接触的手机、电脑、新能源汽车，到工业领域的变频器、通信基站，再到航天领域的卫星控制系统，MOSFET的身影无处不在。它**核心的两个功能——高速开关与信号放大，共同构成了现代电力电子和模拟电路的技术基础。

我们先从**容易理解的开关特性说起。你可以把MOSFET想象成一个由电压控制的“智能水龙头”，只不过它控制的不是水流，而是电流。传统的机械开关需要人力或者机械结构拨动，反应速度**快也只能做到毫秒级别，还会因为物理接触产生磨损和电火花。而MOSFET的开关动作完全依靠电场效应实现：当在它的栅极施加一个超过阈值的电压时，半导体沟道导通，电流可以自由通过；撤去栅极电压，沟道立刻关断，电流被完全阻断。整个过程没有任何机械运动，开关速度可以达到纳秒级别，一秒钟就能完成上亿次开关动作。

这种高速开关特性，正是电力电子设备高效运行的核心。我们常用的开关电源就是**典型的应用场景：通过MOSFET的高频通断，把输入的高压直流电切割成高频脉冲，再经过变压器变压和整流滤波，就能得到稳定的低压输出。和传统的线性稳压电源相比，采用MOSFET的开关电源效率可以提升到90%以上，功耗降低超过70%，体积也能缩小到原来的十分之一。你现在用的手机快充头、电脑电源适配器，本质上都是靠着MOSFET的高速开关，才能在小巧的体积里实现大功率输出。新能源汽车的电机控制器更是如此，数百个MOSFET组成的三相逆变电路，通过**控制开关时序，就能把电池的直流电转换成驱动电机的交流电，实现对电机转速和扭矩的精确调控。

值得一提的是，MOSFET的开关功耗优势还在不断突破。传统的硅基MOSFET导通电阻已经接近物理极限，而近年来兴起的碳化硅、氮化镓等宽禁带材料MOSFET，把导通电阻降低了一个数量级，开关损耗更是只有传统硅器件的十分之一。现在已经量产的650V氮化镓MOSFET，在相同功率下开关频率可以做到硅器件的5倍，能够让快充头的体积再缩小30%，新能源汽车的续航提升10%以上。

除了作为开关，MOSFET的另一个核心价值是信号放大能力。和双极型晶体管依靠电流驱动不同，MOSFET是电压控制型器件，栅极几乎不需要输入电流就能控制漏极的大电流输出，输入阻抗可以达到10^12欧姆以上，这意味着它对输入信号的损耗极低，特别适合处理微弱信号。我们常见的音频放大器里，很多都采用MOSFET作为输出级，因为它的放大特性更接近电子管，输出的音频信号失真度低，音色更加温暖自然，也就是发烧友常说的“胆味”。

在射频通信领域，MOSFET的放大作用更是不可替代。基站里的功率放大器需要把几毫瓦的小信号放大到上百瓦的发射功率，才能保证信号覆盖几公里的范围。采用氮化镓材料的射频MOSFET，不仅放大增益高，还能在高频段保持极低的噪声系数，现在已经成为5G、6G基站的核心器件。甚至我们手机里的射频前端模块，也是靠着MOSFET把接收的微弱天线信号放大几千倍，才能解调出来自基站的信息。

很多电子爱好者刚接触MOSFET时，常常会被 datasheet 上密密麻麻的参数搞晕，其实几个核心参数就能判断器件的性能。**个是VGS(th)，也就是栅极阈值电压，它决定了MOSFET导通需要的**低栅极电压，常见的逻辑级MOSFET阈值电压在1-2V之间，可以直接用3.3V的单片机IO口驱动，而工业级高压mosfet的阈值电压通常在4V以上，需要专门的驱动芯片。第二个参数是RDS(on)，也就是导通电阻，这个值越小，MOSFET导通时的功耗就越低，大电流应用场景下一定要尽量选择导通电阻小的器件。第三个是ID，也就是漏极连续电流，它代表了MOSFET能长期承受的**大电流，实际使用时要留至少30%的余量，避免过流烧坏器件。还有一个容易被忽略的参数是Qg，也就是栅极电荷，这个值决定了MOSFET开关时需要的驱动电量，栅极电荷越小，开关速度越快，开关损耗也就越低，高频应用场景下要重点关注这个参数。

或许你平时并不会特意留意这个小小的器件，但它确实在悄无声息地支撑着我们的数字生活。从你按下手机电源键的那一刻起，电源管理芯片里的MOSFET就开始有序开关，为各个模块分配电力；你刷短视频时，射频模块里的MOSFET正在放大接收的信号；你给电动车充电时，充电桩里的上百个MOSFET在高频工作，把电网的交流电转换成适合电池的直流电。每一次技术迭代，MOSFET的性能都在突破极限，而每一次性能突破，都会给整个电子行业带来新的可能性。

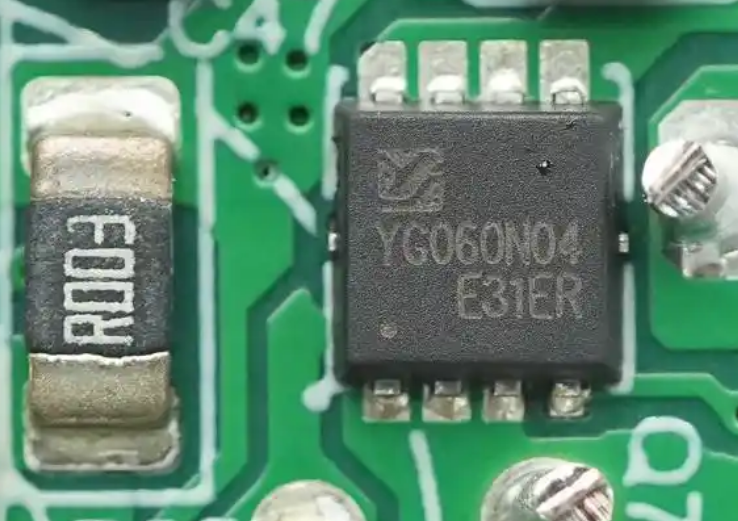

下次再拆解一个电子设备时，不妨多留意一下电路板上那些或大或小的三引脚器件，说不定你看到的就是MOSFET——这个支撑起整个现代电子工业的隐形基石。你还在哪些产品里见过MOSFET的应用？欢迎在评论区分享你的发现。
