6个mos管电调工作原理

玩模型的朋友一定有过这样的时刻：手指捏着油门摇杆，电机发出那种清脆顺滑的“嗡——”声，动力随叫随到，刹车干净利落。但你有没有想过，藏在电调壳子里那六颗小小的MOS管，是怎么联手完成这场精密舞蹈的？

很多人觉得电调就是个“调速开关”，拧多大油门给多大电。真相远没那么简单。如果把无刷电机比作一匹烈马，那六个mos管就是六根缰绳，缺一根都玩不转。今天咱们就掀开散热片，看看这六位“大力士”到底是怎么配合的。

先说个颠覆认知的事实：无刷电机本身根本不知道该怎么转，全靠电调“告诉”它。电机里的三个线圈（A、B、C相）呈Y型连接，想让转子动起来，就得按特定顺序给线圈通电，产生旋转磁场。而这个“按顺序通电”的动作，落到硬件层面，就是六个mos管的开关组合。

这六颗管子分为高边组（上桥）和低边组（下桥），每组三个，分别对应A、B、C三相。高边管负责把电源正极和某一相线圈连通，低边管负责把某一相线圈和地连通。一相要通电，必须一高一低两个管子同时导通，电流才能形成回路。比如高边A管和低边B管一起打开，电流就从电源正极流入A相线圈，再从B相线圈流回地——电机就往一个方向偏一点。依次切换组合：AB→AC→BC→BA→CA→CB，六个步骤走完，转子正好转一圈。

这就是最经典的“六步换向”控制法。听着简单？真正的门道全藏在细节里。

首先是换向的时机。什么时候该切下一组管子？切早了，磁场还没建立，扭矩软绵无力；切晚了，转子已经被拽过头，等于在刹车。老手靠霍尔传感器精准捕捉转子位置，无感方案则通过监测反电动势过零点来推算。时机拿捏得准，电机就像抹了油一样丝滑；拿捏不准，轻则震动发热，重则直接“哮喘”甚至堵转。

再看换向时的“交接仪式”。想想看，高边A管关断的那一瞬间，A相线圈里的电流还在惯性往前冲。这时候如果不管不顾直接开启另一组管子，线圈产生的尖峰电压就会把MOS管击穿。所以必须留出一段“死区时间”——先让所有管子短暂全关，让续流二极管把这股余电泄放掉，再点亮下一组。死区太长，电流断续，扭矩波动；太短，直通短路，管子瞬间冒烟。这中间的平衡，就是不同电调手感差异的核心机密之一。

还有一个藏在波形里的细节：PWM占空比。六步换向决定的是“往哪转”，PWM则决定“使多大劲”。油门给得浅，PWM的高电平时间短，平均电压低，电机就慢悠悠地转；油门推到底，占空比接近100%，管子几乎常通，全力输出。但问题来了——低占空比时，电机相电流是断断续续的锯齿波，扭矩不恒定，低速就会一顿一顿。所以好一点的电调会在低速段用更高频率的PWM，或者干脆用“正弦波驱动”让三相电流平滑变化，那感觉就像从手动挡换到了自动挡。

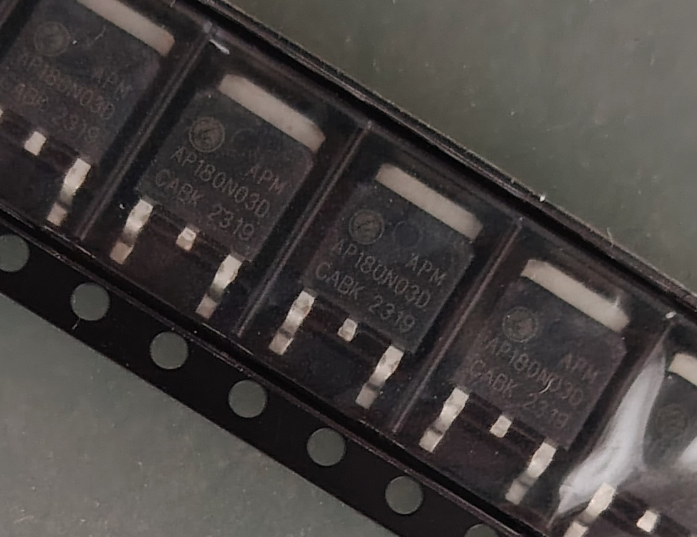

聊到管子本身，选型学问更大。耐压值得留够余量，比如3S锂电池满电12.6V，管子至少得用30V以上的，否则反电动势尖峰分分钟教做人。导通电阻RDS(on)直接决定发热，同样是30V级别的管子，5毫欧和2毫欧在30A电流下，损耗能差出将近3瓦——积少成多，散热片大小就是这么差出来的。

散热也不能只靠摊大饼。MOS管的热阻、PCB铜箔面积、气流走向，甚至管子底部的过孔数量，都在暗中影响最终极限输出。很多电调标称120A，其实是在风冷+瞬间工况下测的；你装在密闭机舱里连续全油门，可能撑不过两分钟就过热保护。这不是虚标，是散热条件决定了真实上限。

说到底，六个MOS管的博弈，就是一场关于时机、分寸和忍耐力的艺术。换向时机决定效率，死区时长决定安稳，PWM策略决定手感，管子选型决定底气，散热设计决定命数。哪一环弱了，整台机器都会给你脸色看。

下一次听到电机顺畅的蜂鸣，你或许会想起这六位沉默的搭档——它们每秒上万次的开关切换里，藏着的是一整套精巧的力学逻辑。如果你也有过被炸机或烧电调支配的经历，不妨在评论区聊聊你遇到过最“玄学”的一次电调故障。
