MOS管驱动电压峰值和输出电压的关系式

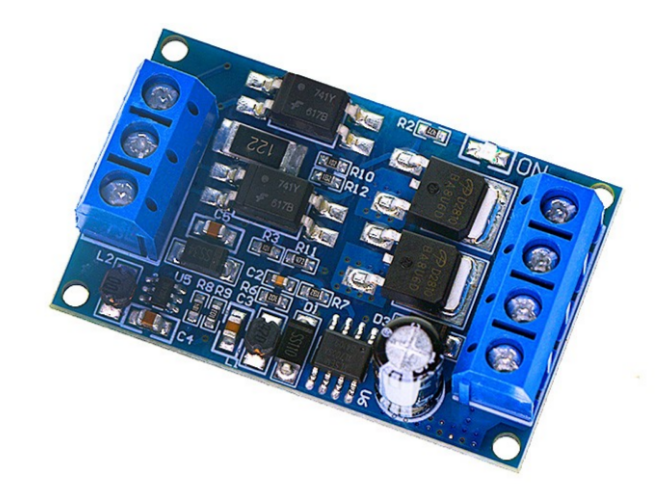

首先要厘清一个最容易混淆的概念：mos管的驱动电压峰值，指的是加在栅极（G）与源极（S）之间的瞬态电压最大值Vgs(peak)，它和漏极（D）的输出电压Vds，从来不是简单的线性比例关系。很多新手会误以为“驱动给10V，输出就一定能到电源电压”，实际上两者的关联，始终围绕着mos管的导通特性展开，核心关系式要从最基础的导通电阻模型讲起。

当MOS管工作在完全导通的饱和区（也就是我们做开关应用时期望的状态），漏源之间的导通电阻Rds(on)不是一个固定值，它和Vgs直接相关：在Vgs超过阈值电压Vgs(th)之后，Rds(on)会随着Vgs的升高先快速下降，当Vgs达到器件手册标注的额定驱动电压（通常N沟道MOS管是10V左右）后，Rds(on)才会降到标称的最小值并趋于平稳。这时候输出端的实际电压，其实是电源电压Vcc在导通电阻和负载RL上的分压，基础关系式可以写成：

Vout = Vcc × RL / (Rds(on)(Vgs(peak))

• RL)

别小看这个简单的分压公式，它就是所有驱动与输出关联逻辑的起点。如果驱动电压峰值不够，比如额定需要10V驱动的管子你只给了5V，Rds(on)可能会从标称的几十毫欧飙升到几欧甚至十几欧，这时候哪怕你带的是几安的负载，分在Rds(on)上的电压就会有几伏，最终输出电压不仅远低于预期的Vcc，管子本身还会因为I²R损耗急剧发热，这就是很多人做电机驱动、开关电源时莫名其妙烧管的核心原因。

很多人算到这里就停了，但实际电路里的关系式远比静态分压复杂，因为驱动电压峰值还会通过寄生参数，直接影响输出电压的动态特性，这在开关频率超过几十kHz的电路里影响尤其明显。

MOS管的栅极不是一个纯电容，它存在栅漏电容Cgd（也就是米勒电容）和栅源电容Cgs，当驱动电压峰值不足时，米勒平台的持续时间会被拉长：在管子开通过程中，Vds从Vcc降到导通压降的这段时间里，栅极电压会卡在米勒平台不动，如果驱动峰值不够，平台时间会成倍增加，这段时间里管子同时承受高电压和大电流，开关损耗飙升不说，输出电压的上升沿会变得平缓，带阻性负载时会出现明显的电压爬坡，带感性负载比如电机、变压器时，还会因为续流回路的时序问题，出现输出电压尖峰，这时候你测到的输出电压峰值，甚至可能比电源电压高一倍以上，和静态计算的结果完全对不上。

这时候关系式里就要加入动态项：开通时的输出电压尖峰ΔV = Ls × di/dt，而di/dt的大小，直接和驱动电压峰值正相关——驱动电压越高，栅极充电速度越快，di/dt越高，虽然开关损耗降了，但过高的驱动峰值会让输出尖峰超标，反过来驱动峰值太低，尖峰小了但管子发热严重，两者之间的平衡点，必须结合你实际电路的寄生电感Ls、开关频率和散热条件来算，没有一个固定的万能值。

还有一个绝大多数教程没讲透的误区：驱动电压峰值和输出电压的关系，还和驱动电路的拓扑直接绑定，不是所有电路都满足上面的分压公式。

最常见的低端驱动电路里，源极直接接地，Vgs就是驱动芯片输出的电压，这时候上面的关系式是成立的；但如果是高端N沟道MOS管驱动，源极是接在输出端的，这时候Vgs = Vdrive - Vout，也就是说你给的驱动电压是相对于地的，加在管子栅源之间的实际电压峰值，是驱动电压减去输出电压。很多人做半桥、全桥电路时高端管子总是导通不充分，就是没算这个压差：如果母线电压是24V，你用12V的驱动电压给高端管，当输出是24V时，Vgs其实是12V-24V=-12V，管子根本打不开；要让高端管的Vgs峰值达到10V的额定值，驱动电压必须比输出电压高10V，也就是需要自举电路抬升驱动电压，这时候输出电压的稳态值，反过来会决定你需要的驱动电压峰值，两者形成一个动态的约束关系，关系式就变成了Vgs(peak) = Vboot - Vout，必须保证在输出电压的全范围内，Vgs(peak)始终落在器件允许的安全驱动区间里——既不能低于让Rds(on)合格的最小值，也不能超过手册标注的Vgs最大耐压（通常是±20V），否则要么管子烧，要么输出电压不对。

还有人会遇到这样的情况：测驱动引脚的电压明明是12V，符合要求，可管子还是没完全导通，输出电压上不去，问题就出在驱动回路的阻抗上。实际电路里驱动电压的峰值不是驱动芯片空载输出的电压，要算上栅极电阻Rg、走线寄生电阻和栅极回路的压降，真正加在管子GS之间的实际Vgs峰值，会比驱动端测到的电压低，尤其是当驱动峰值刚好卡在临界值的时候，几伏的压降就会让Rds(on)翻倍。这时候关系式里还要加上驱动回路的压降项：实际Vgs(peak) = Vdrive_out - Ig × (Rg + Rparasitic)，其中Ig是栅极峰值充电电流，由驱动芯片的拉电流能力决定，如果你用的驱动芯片拉电流不够，哪怕标称输出12V，实际给栅极充电时电压会被拉低，最终输出电压自然达不到设计值。

讲了这么多公式，其实落到实际调试里，你不用每次都套复杂的方程，只要记住三个核心的判断逻辑就够了：

第一，静态输出电压不够，先测实际的Vgs峰值是不是够到了手册里让Rds(on)达标的值，别光测驱动芯片的输出，要直接测MOS管GS引脚之间的电压；

第二，动态输出尖峰大、发热大，别盲目降栅极电阻，先看看你的Vgs峰值是不是设得太高或者太低，结合开关频率算米勒平台的时间，找到损耗和尖峰的平衡点；

第三，做半桥、全桥这类高端驱动电路，别用低端驱动的思路算电压，一定要记住Vgs是相对于源极也就是输出端的电压，驱动电压必须抬到比输出高足够的数值，才能保证管子可靠导通。

很多人学MOS管总觉得参数复杂、公式难记，其实核心从来不是背公式，而是搞懂每个参数之间的因果关系：驱动电压不是一个孤立的“给多少”的数值，它通过导通电阻、开关速度、回路阻抗，最终直接决定了输出电压能不能达到设计值、电路能不能可靠工作。那些看似莫名其妙的电路故障，追根溯源，往往都是在最基础的关系式上漏了一两个变量而已。

下次再遇到MOS管电路输出不对，别急着换管子，先拿示波器测一测GS之间真实的电压峰值，对着上面的逻辑捋一遍，说不定你找了几天的问题，其实就是差了那几伏驱动电压的事。你在调试MOS管电路时遇到过哪些和驱动电压相关的坑？欢迎在评论区聊一聊。
