mos管制作功放电路

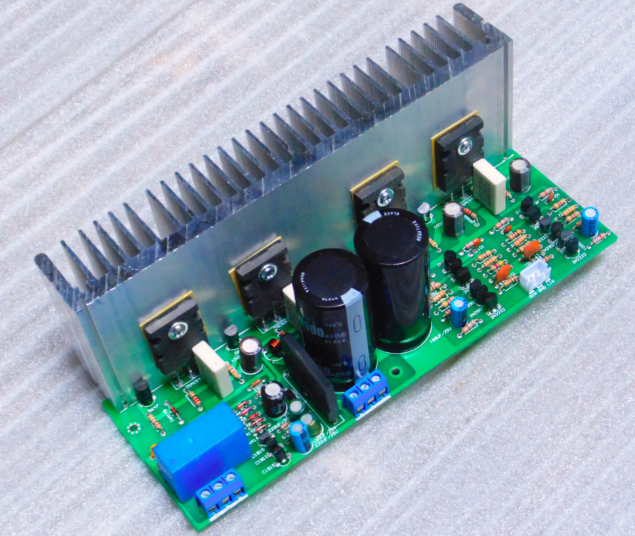

玩过音频功放的电子爱好者，大多都听过这么一句话：“三极管暖声，MOS管靓声”。比起传统三极管功放，mos管功放凭借更低的驱动损耗、更通透的音色表现，越来越受DIY爱好者和入门发烧玩家的喜爱。但不少人第一次上手mos管功放，都会踩不少坑——要么是管子轻易击穿，要么是音质发闷达不到预期，大多都是原理没摸透、参数没选对。今天我们就把MOS管功放设计的核心逻辑讲清楚。

为什么MOS管功放越来越火？

先简单说清楚MOS管和三极管的本质区别：三极管是电流控制型器件，依靠基极电流控制输出电流，输入阻抗低，驱动本身就需要消耗不少功率，而且失真特性里奇次谐波占比高，听起来偏暖但解析力一般。而MOS管是电压控制型器件，栅极输入阻抗极高，正常工作下栅极几乎没有电流流过，不仅驱动电路可以做得更简单，整体功耗也更低。更关键的是，MOS管的线性放大区域更宽，低失真的工作范围更大，偶次谐波占比更高，听感上更通透解析力更强，符合现在很多发烧玩家对音色的追求，不少DIY玩家尝试后都表示，同成本下MOS管功放的音质表现确实要优于传统三极管功放。

MOS管功放的核心工作原理

常见的MOS管功放，按照工作模式可以分为线性功放（甲类、甲乙类）和开关功放（D类）两大类，核心原理其实都是利用MOS管的可变电阻特性，通过栅极电压的变化，控制漏源之间的导通程度，最终把输入的小音频信号放大成可以推动音箱的大功率信号。

在线性功放里，MOS管大多工作在放大区，整体结构和三极管功放类似，最常见的是推挽输出结构：一对N沟道和P沟道的MOS管分别负责正半周和负半周的信号放大，最终合成完整的波形输出。这种结构的MOS管功放音质好，失真低，适合小功率桌面HiFi场景。

而在D类开关功放里，MOS管工作在开关状态，通过PWM脉冲宽度调制来模拟音频波形，依靠MOS管快速开关的特性实现放大，转换效率可以做到90%以上，现在绝大多数蓝牙音箱、大功率家用功放都采用这种结构。

选型绕不开的5个关键参数

设计MOS管功放，选对管子是第一步，这几个核心参数绝对不能看错：

1. 漏源击穿电压Vds

这个参数是MOS管能承受的最大漏源电压，选型时必须留足余量，一般要求Vds至少是功放电源电压的1.5-2倍。比如你的功放用的是正负30V电源，总电压差是60V，那就要选Vds额定值100V以上的管子，否则大动态输出的时候很容易出现过压击穿，新手烧管大多都是这个原因。

1. 最大漏极电流Id

Id是管子能承受的长期连续漏极电流，选型时要满足最大输出功率的要求：一般来说，额定Id要大于最大输出电流的2-3倍。比如你要做一个50W的4Ω负载功放，最大输出电流大概是5A，那就要选额定Id10A以上的管子，留够余量避免长期工作过热烧坏。

1. 导通电阻Rds(on)

这个参数是MOS管完全导通时漏源之间的内阻，Rds(on)越小，管子导通时的自身损耗就越低，发热也就越少。这个参数对D类功放尤其重要，同样电流下，Rds(on)小一半，损耗就小一半，整体效率能提升好几个百分点。线性功放虽然对这个参数要求没那么高，但也优先选Rds(on)更低的型号。

1. 跨导gm

跨导代表栅极电压控制漏极电流的能力，gm越大，MOS管的放大能力越强，瞬态响应越好。对于功放来说，更高的跨导意味着更好的解析力和动态范围，大音量下也不容易失真，追求HiFi音质一定要优先选gm足够大的管子。

1. 开启阈值电压Vth

Vth是MOS管开始导通的最低栅极电压，甲乙类功放设计的时候，这个参数直接影响静态电流的调试：如果Vth偏差太大，很容易出现静态电流过大烧管，或者交越失真增大的问题，同一款功放配对管的时候，尽量选Vth差值在0.1V以内的管子，音质表现会更稳定。

设计必须避开的几个常见坑

选对了管子，设计的时候还要注意两个核心问题：

一是栅极电阻不能乱选。MOS管栅极是容性负载，很多新手为了提升响应速度直接把栅极接驱动，很容易引发高频振荡烧管；但栅极电阻太大，又会减慢开关速度，增加开关损耗。一般来说，栅极电阻选10Ω-100Ω之间，根据MOS管的栅极电容调整，大电流管子选小电阻，小功率管子选大电阻就基本不会出错。

二是散热不能偷懒。很多人觉得MOS管损耗比三极管低就不用配大散热，实际上大输出功率下，哪怕是0.1Ω的导通电阻，10A电流下也有10W的损耗，必须配足够面积的散热片，大功率管子还要加导热硅脂做好绝缘，避免散热不足导致管子热击穿。

总的来说，MOS管功放设计并没有大家想的那么复杂，核心就是摸透基础原理，抓住关键参数留足余量，避开常见的设计坑，哪怕是新手DIY也能做出音质出众的功放。如果你也做过MOS管功放，或者有其他选型设计的疑问，欢迎在评论区留言交流。
