mos管击穿后是短路还是开路

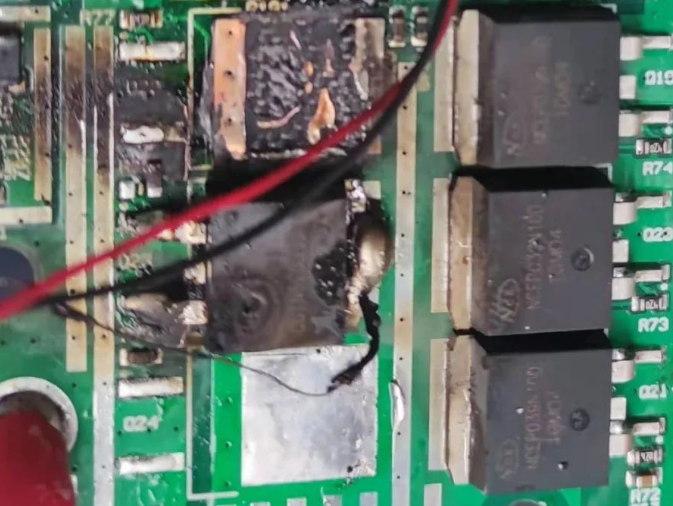

电路板冒烟，MOS管炸开，你把它从板上拆下来，拿着万用表量了半天：哎，怎么不通？很多人的第一反应是“击穿嘛，肯定是短路”，但实测中常常量到开路。于是争论来了：mos管击穿后，到底是短路还是开路？

直接说答案：mos管击穿后，芯片层面的失效本质是短路，但“开路”也很常见，甚至同一颗管子里会出现DS短路、G极开路并存的情况。要真正理解这个问题，不能只看电阻值，还得看失效机理。

击穿，就是半导体内部原本应该阻断电压的结构失去了阻断能力。MOS管身上最脆弱的两个地方，一个是栅氧化层，一个是源漏之间靠体二极管承受反向电压的耗尽区。这两处一旦被突破，都会形成低阻导电通道，这是“短路”的根源。但短路之后往往伴随巨大过电流，局部温度可能会超过铝的熔点和硅的熔点，导致金属铝熔融、键合线断开。这时候外部量到的就是“开路”。所以准确地说：短路是原因，开路可能是结果。

先看栅氧击穿。MOS管的栅极和沟道之间隔着一层极薄的二氧化硅，它是整个管子输入阻抗高的基础。当栅极电压超过绝对最大值，比如静电放电、驱动过压、栅极振荡时，这层氧化膜内部会产生缺陷，逐渐形成导电细丝。轻微时只是栅极漏电增大，静态电阻可能仍然很大，但上电后输入阻抗变低，开关损耗激增，这叫软击穿；严重时栅极与源极、栅极与漏极直接短路，万用表量G-S或G-D就是低阻甚至蜂鸣。栅氧击穿后，管子往往失去正常的开关能力，驱动信号被“灌”进源极或漏极。

再看源漏击穿。当D-S电压超过体二极管的击穿电压，耗尽层内发生雪崩倍增，产生大量电子空穴对。如果能量在单脉冲雪崩耐量以内，器件不会损坏，这是允许的雪崩工作点；但能量一旦超标，电流集中形成局部热点，硅材料熔融重结晶，源漏之间就会形成一条低阻熔融通道。这种情况下，体二极管已经被破坏，用二极管档正反测量D-S都会导通，是典型的短路失效。

体二极管本身也值得单独说。它是mosfet源漏间固有的寄生PN结，在很多开关电源拓扑中承担续流作用。如果体二极管长期过流、过热，或者反向恢复能力不足，就可能发生热失控，最终表现为D-S短路。有的供应商会把体二极管的雪崩耐量单独列为规格，就是因为它的失效模式直接影响“击穿后是短路还是开路”的判断。

至于实际测试，方法并不复杂。测量前记得把电路板放电，尤其是大电解电容，否则万用表可能被打坏，读数也不准。第一步，用万用表二极管档量D-S：对N沟道MOS管，红表笔接源极、黑表笔接漏极，正常应该有0.4~0.7V左右的体二极管压降，反接是无穷大，P沟道则反之。如果正反都导通，说明D-S已经击穿。第二步，用电阻档量G-S和G-D：正常栅极绝缘，电阻应为无穷大；如果出现低阻或短路，说明栅氧击穿。第三步，如果电阻档看起来正常，但管子无法正常工作，就要怀疑是软击穿或栅极内部开路。这时可以用晶体管测试仪看输出特性曲线，或者用示波器测驱动波形和VDS波形，甚至拆壳后用显微镜找烧毁点。在维修现场还有一个非常实用的方法：先不加电，用稳压电源给栅极加一个10V左右的电压，看D-S能不能导通；如果栅压正常而D-S不导通，说明沟道已经失效，不一定是栅极开路。

回到最初的问题：MOS管击穿后是短路还是开路？正确答案不是二选一，而是要先清楚你量的是哪两个极，以及这颗管子经历了什么。半导体结失效的物理本质是短路，但短路后的高热经常会把铝线和封装破坏，造成外部开路。所以在电路板上量到开路并不意外，那可能只是芯片已经“死”得更彻底。
