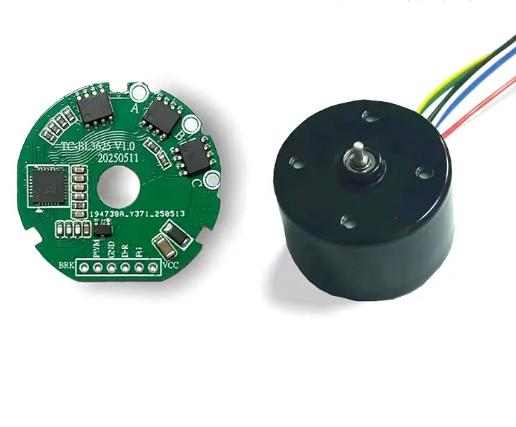

mos管3线无刷电机电路

很多刚接触电机驱动的工程师，第一次搭3线无刷电机电路时总容易踩坑：要么MOS管一上电就发烫烧毁，要么电机转起来抖动异响、扭矩上不去，甚至换相时序错了直接把驱动板烧穿。其实无刷电机驱动从来不是把mos管堆成H桥那么简单，从底层换相逻辑到器件选型，再到保护电路设计，每一个细节都决定了整个系统的稳定性。今天我们就从实战角度，把3线无刷电机mos管驱动电路的核心逻辑拆解清楚。

很多人觉得无刷电机驱动复杂，本质上是没搞懂“电子换相”到底在换什么。3线无刷电机内部有三个呈120度电角度分布的绕组，我们常说的三相全桥驱动，就是用6个MOS管组成三个半桥，通过控制不同桥臂的导通顺序，让定子绕组产生持续旋转的磁场，牵引永磁体转子跟着转动。

这里最容易出错的是换相时序的匹配。对于最常用的两两导通模式来说，每个时刻有两个MOS管导通——一个上桥、一个下桥，分别对应两个绕组通电，第三个绕组悬空。每个电周期里会完成6次换相，每次换相间隔60度电角度，每次导通120度电角度。很多新手会直接按理论时序写程序，一上电就发现电机抖得厉害，本质上是忽略了换相点和转子位置的偏差：如果用霍尔传感器做位置反馈，要注意霍尔安装的机械角度偏差，需要在程序里做提前角补偿；如果是无感驱动，还要根据反电动势过零点做30度延时，才能精准对准换相点。时序差上十几度，电机效率可能掉30%以上，温升也会快速飙升。

搞懂换相逻辑只是第一步，MOS管选不对，再完美的时序也带不动负载。很多人选MOS管只看耐压和电流参数，装上去才发现发热严重甚至炸管，核心是漏了几个关键参数的考量。

首先是耐压余量。电机是感性负载，换相瞬间会产生很高的尖峰电压，加上直流母线上的电压波动，比如标称24V供电的系统，尖峰可能冲到40V以上，所以MOS管的VDS耐压至少要留1.5-2倍的余量，24V系统建议选60V以上耐压的管子，48V系统直接选100V耐压规格，不要卡着额定电压选，否则很容易被尖峰击穿。

其次是导通电阻Rds(on)。这个参数直接决定了MOS管的导通损耗，大电流应用下，几毫欧的差距就能带来几瓦的发热差。比如额定10A的电机，用10mΩ的管子，单个管子导通损耗就是I²R=1W，三相桥6个管子总损耗就有6W；如果换成2mΩ的管子，总损耗直接降到1.2W，散热压力会小很多。要注意Rds(on)是随Vgs和温度变化的，10V Vgs下的参数才有参考性，高温下Rds(on)可能会涨到常温的2倍以上，选型时一定要把温度系数算进去。

还有经常被忽略的栅极参数Qg。MOS管不是给了驱动信号就瞬间导通的，栅极电容需要充放电时间，Qg越小，开关速度越快，开关损耗就越低，尤其是用在几万转的高速电机上，开关频率可能到几十kHz，Qg大的管子开关损耗会远超导通损耗，发热根本压不住。但也不是Qg越小越好，Qg太小的管子dv/dt耐量变低，容易被误导通，需要结合驱动电阻做匹配。

最后要注意体二极管的反向恢复特性。无刷电机换相时，续流电流会走MOS管的体二极管，如果体二极管反向恢复时间trr太长，反向恢复峰值电流过大，不仅会增加额外损耗，还可能在桥臂上产生直通风险，尤其是频繁正反转、快速制动的场景，一定要选快恢复体二极管的MOS管，或者专门预留续流通道。

选型做好了，电路设计如果忽略保护环节，实际用起来依然危机四伏。我见过太多工程师把驱动板做出来，空载测试一切正常，一上负载就炸管，基本都是保护设计没做到位。

首先是桥臂直通防护。上下桥臂MOS管绝对不能同时导通，哪怕是几微秒的重叠，都会造成电源直接通过两个管子短路，瞬间产生几十上百安的电流直接炸管。硬件上要在上下桥驱动信号之间加死区时间，死区长度要大于MOS管的开关延时，一般留500ns到2us，根据管子开关速度调整，不要只靠软件加死区，程序跑飞的时候硬件保护才是最后一道防线。

其次是过流保护。最好在母线负极串一个毫欧级的采样电阻，通过运放做硬件过流比较，一旦电流超过阈值，直接通过硬件逻辑关断所有MOS管驱动，响应速度要做到微秒级，比软件过流保护可靠得多。很多人只做软件过流，等到MCU采样到电流、再判断、再输出关断信号，几十微秒已经过去了，管子早就烧坏了。

还有栅极保护设计。MCU输出的PWM信号电压一般是3.3V或者5V，根本不足以让MOS管完全导通，必须加专门的半桥驱动芯片，把驱动电压抬到10V-15V，保证MOS管工作在完全导通区。同时要在栅极串一个10-100Ω的驱动电阻，抑制栅极振铃，避免误导通；还要在栅极和源极之间并一个10kΩ左右的下拉电阻，保证驱动芯片没上电、或者MCU复位时，MOS管栅极处于确定的低电平状态，不会自己误导通。另外记得在MOS管漏极和源极之间并TVS管，吸收换相产生的电压尖峰，不要让尖峰电压超过MOS管的耐压值。

讲完理论，我们拿一个最常见的落地案例来说——24V低压电动滑板车的350W无刷电机驱动。这个场景下电机额定电流大概15A，峰值电流能到30A，供电是6串锂电池，满电电压25.2V，尖峰电压可能冲到40V。

选型上我们会选60V耐压、单管持续电流40A以上的N沟道MOS管，Rds(on)控制在3mΩ以内，Qg在20nC左右，体二极管trr小于100ns。之前有客户一开始选了60V 20mΩ的管子，空载运行没问题，满负载爬坡时15A电流下，单个管子导通损耗就有4.5W，6个管子总损耗27W，板上温度几分钟就冲到100℃以上，后来换成2.5mΩ的管子，满负载下总损耗只有3.3W，加上简单的铝片散热，温度稳定在50℃左右。

时序上用三个霍尔传感器做位置检测，一开始按霍尔默认信号换相，电机空载电流就有2A，转动噪声很大，后来测了反电动势波形，给换相时序加了15度的电角度提前角，空载电流直接降到0.5A，带载扭矩也提升了20%。

保护上除了1us死区、硬件过流保护和栅极下拉，我们还在直流母线上并了1000uF的电解电容加100nF的陶瓷电容，吸收母线尖峰，实际测试中，哪怕快速急停、正反转切换，MOS管的VDS尖峰也被控制在45V以内，远低于60V的耐压值，连续跑了3个月的负载测试，没有出现一次炸管故障。

很多人觉得无刷电机驱动是个“玄学”，烧了几次管子就觉得门槛很高，其实本质上是把每一个逻辑环节扣到位：换相时序对准转子位置，选型时留够参数余量，保护电路覆盖所有异常场景，电路自然就能稳定运行。不管是做航模、电动工具还是工控传动，这些底层逻辑都是相通的——你对器件特性理解得越透，踩的坑就越少。

你在做无刷电机驱动时遇到过什么匪夷所思的炸管问题？欢迎在评论区留言交流，我们一起拆解背后的原因。
