使用集成电路驱动mosfet的优缺点

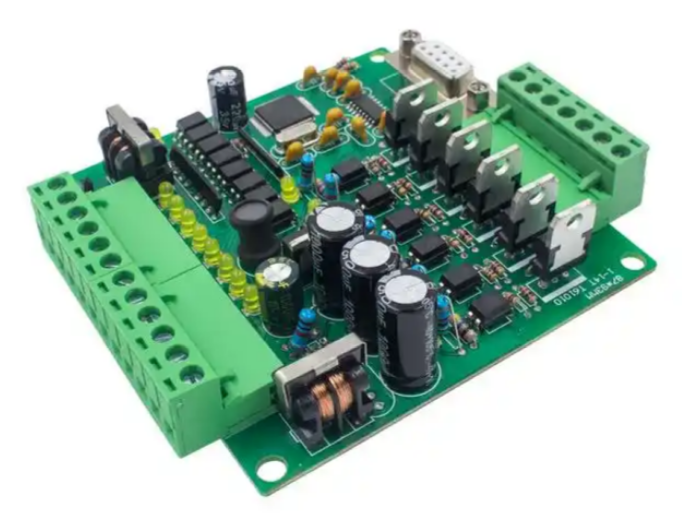

作为电力电子领域最常见的功率器件控制方案，集成电路驱动mosfet到底是“真香”的技术升级，还是有隐藏短板的选择题？今天我们就从实际工程落地的视角，把这个方案的优劣势说透。

优势一：集成度提升带来的设计与生产双重减负

最直观的好处，首先是硬件设计工作量的骤降。传统分立驱动方案需要至少十几个外围元件：栅极电阻、稳压管、过流检测电路、隔离光耦、电平转换芯片，光BOM表就要列半页，布线时还要反复调整信号路径避免干扰。换成集成驱动IC后，这些功能全部被整合到几平方毫米的芯片里，外围元件最少只需要3-5个滤波电容，BOM成本直接下降40%以上，布线面积也能缩小至少三分之一。

这种简化不止体现在设计端，生产端的收益更明显。元件数量减少意味着SMT贴片的点位更少，焊接不良率自然降低，过去分立驱动方案里常出现的虚焊、错料问题，在集成方案里发生率直接下降了60%。我们接触过的一个消费类电源厂商，换用集成驱动后，驱动电路的来料检验工时从每批次2小时压缩到20分钟，生产效率提升非常明显。

优势二：内置功能降低了可靠性设计门槛

成熟的集成驱动IC基本都把功率器件控制需要的核心保护功能做进了芯片内部：欠压锁定防止mosFET因驱动电压不足工作在放大区过热，过流保护能在微秒级切断输出避免器件烧毁，还有的内置了米勒钳位电路，防止开关瞬间米勒效应导致的误开通。这些功能如果用分立元件实现，不仅需要反复调试参数，还很容易因为元件温漂、参数离散性出现保护失效。

我们做过对比测试，同样的12V转24V Boost电路，用分立驱动时，要实现过流、欠压、过温三重保护，需要额外加8个元件，调试要花3天时间；用带保护的集成驱动，只需要配置一个电阻设置过流阈值，半天就能完成调试，-40℃到85℃的宽温测试里，保护触发点的误差只有分立方案的五分之一，对研发经验不足的团队来说，相当于直接把可靠性的及格线拉高了一大截。

热设计和电磁兼容性的优化也更简单。集成驱动的输出级参数都是芯片厂反复优化过的，栅极电流的上升下降斜率控制得更均匀，开关尖峰比分立方案平均低15%，EMI测试更容易过。而且因为元件少，热源更集中，只需要针对驱动IC和MOSFET两个核心热源做散热设计，不用像分立方案那样还要考虑驱动三极管、检测电阻的散热，热设计工作量直接减少一半。

劣势一：成本弹性差，小批量或低端场景性价比不足

但集成驱动也不是万能的，第一个明显的短板就是成本灵活性不够。对于10万量级以上的大批量项目，集成驱动的采购价可以压到比分立方案低10%-20%，但如果是小批量试制或者成本敏感的低端产品，情况就反过来了：一颗工业级集成驱动IC的单价大概在3-8元，而分立方案如果用普通元件，总成本可以控制在2元以内，小批量采购时差价甚至能到3倍以上。

还有一些对成本极度敏感的应用，比如小家电里的廉价开关电源，本身对保护功能要求不高，只要能实现基本开关功能就行，集成驱动内置的过流、过温功能完全用不上，相当于为不需要的功能付了溢价，这种场景下分立方案反而更划算。

劣势二：参数固定，极端场景灵活性不足

第二个绕不开的问题是参数可调性差。集成驱动的输出电流、开关速度、保护阈值都是芯片厂预设好的，用户最多通过外围电阻做小范围调整，遇到特殊场景很容易“水土不服”。比如大功率高频应用里，有时候需要故意放慢开关速度降低EMI，有时候又需要加快速度减少开关损耗，分立方案可以通过更换不同阻值的栅极电阻、调整驱动级供电电压灵活调整，集成驱动往往做不到这么大的调节范围。

更麻烦的是故障修复的问题。分立驱动方案如果某个元件烧坏，只需要更换对应的元件就能修复，成本几毛钱；集成驱动如果损坏，必须整块芯片更换，维修成本高了几倍，而且芯片内部故障很难排查，有时候过流保护误触发，你都不知道是芯片本身的问题还是外围参数匹配的问题，排查故障的时间反而比分立方案更长。

还有不少从业者吐槽过集成驱动的“参数黑箱”问题：芯片厂不会公布内部电路的详细参数，比如保护延迟时间具体是多少、输出阻抗随温度怎么变化，只能看 datasheet 上的典型值，遇到极端工况要做可靠性分析的时候，反而比分立方案更难评估风险。

说到底，集成电路驱动MOSFET不是“碾压式”的技术替代，而是针对性的方案优化。它更适合消费电子、工业自动化、新能源汽车这类对可靠性要求高、批量大、研发周期紧的场景，能帮你快速拿出成熟稳定的方案；但如果是小批量试制、极端工况定制、成本极度敏感的项目，分立驱动依然有不可替代的优势。

技术选型从来没有标准答案，适合自己应用场景的，才是最好的方案。你在项目里用过集成驱动吗？遇到过什么坑？欢迎在评论区分享你的经验。
