mosfet过流保护电路

发布时间:2026-08-13编辑:国产MOS管厂家浏览:0

对于硬件工程师而言,mosfet几乎是功率电子设计里绕不开的核心器件,从电源适配器到电机驱动,从新能源充放电设备到工业控制模块,它的稳定运行直接决定了整个系统的可靠性。但很多人都踩过这样的坑:电路调试时明明参数计算都符合理论,一上负载就莫名其妙烧mos,排查到最后才发现,看似简单的过流保护设计没做到位。明明是几毛钱就能解决的问题,最后却要付出整机报废、项目延期的代价,这其中的关键,就在于对过流保护的逻辑理解不够透彻,方案选择也没贴合实际场景需求。

想要做好MOSFET过流保护,首先得搞清楚过流到底是怎么把MOS弄坏的。MOSFET的导通电阻Rds(on)虽然通常只有毫欧级别,但一旦发生过流,比如负载短路、电机堵转,电流可能瞬间飙升到额定值的5-10倍,根据焦耳定律,耗散功率会呈平方级增长,芯片结温可能在几毫秒内超过150℃的耐受阈值,轻则导致MOS击穿短路,重则引发PCB烧蚀、周边器件连带损坏,甚至出现起火等安全事故。这也是为什么过流保护从来不是“可选功能”,而是必须和MOSFET选型同步考虑的核心设计环节。

目前行业主流的保护机制主要分为两类,分别适用于不同的可靠性要求场景。一类是“熔断式保护”,原理是在回路中串联保险丝或者PPTC自恢复保险丝,当过流发生时,保险丝受热熔断切断回路,优势是成本极低、布线简单,适合对成本敏感、过流概率低的消费电子场景,但缺点也很明显:响应速度普遍在百毫秒级别,对于快熔型保险丝也至少需要几毫秒,很多时候保险丝还没来得及动作,MOS已经被击穿了,而且普通保险丝熔断后需要更换,后期维护成本更高。

另一类是“主动检测式保护”,这也是现在工业级、车规级设计的主流方案,核心逻辑是实时监测回路电流,一旦超过阈值就主动关断MOS的驱动信号,从根源上切断过流路径。这类方案的响应速度可以做到微秒级,能在结温上升到危险值前完成保护动作,而且大部分支持故障消除后自动恢复,稳定性和实用性都强过被动熔断方案。想要做好主动保护,电流采样的精度和速度是第一道关。

现在常用的电流采样方法主要有三种,各有适用场景。第一种是串联采样电阻,在MOS的源极或者功率回路里串入毫欧级的高精度电阻,通过欧姆定律把电流转化为电压信号,再送给比较器或者控制IC判断,优势是采样精度高、线性度好,成本也低,缺点是采样电阻本身会产生额外的功耗,在大电流场景下(比如电流超过50A),电阻的发热和功耗会变得不可忽视。第二种是电流互感器采样,利用电磁感应原理隔离采样交流电流,优势是无额外功耗、隔离性好,适合高压大电流的工业场景,但缺点是体积大、成本高,而且无法采样直流电流,应用场景有明显限制。第三种是MOSFET导通压降采样,利用MOS导通时Rds(on)的一致性,直接测量Vds压降推算电流,不需要额外采样器件,功耗几乎为零,缺点是Rds(on)会随结温变化,采样精度容易受温度影响,需要做温度补偿才能保证阈值准确。

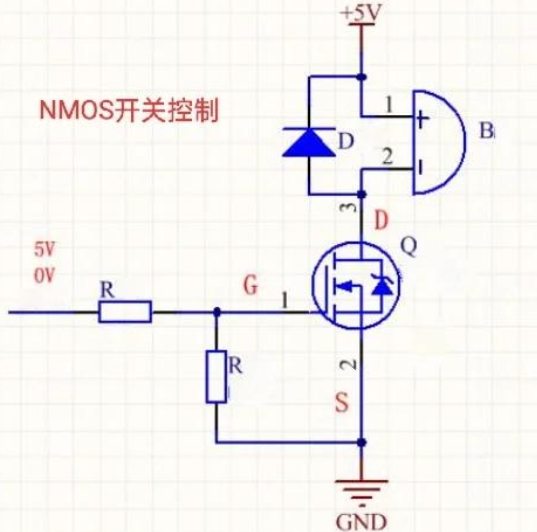

mosfet过流保护电路

很多工程师容易忽略的一个参数是保护电路的响应速度,这个指标直接决定了保护有没有实际作用。从电流超过阈值到MOS完全关断,整个过程的延迟主要来自三个部分:采样电路的滤波延迟、比较器或者控制IC的信号处理延迟、MOS栅极的关断延迟。常规的分立器件搭建的保护电路,总延迟大概在1-5微秒,对于大部分低压小功率场景已经足够,但如果是车规级或者高可靠性工业场景,最好选择专用的保护IC,延迟可以控制在1微秒以内,能应对更极端的瞬时过流冲击。现在不少设计还会把过流保护和热保护做联动,在MOS基板或者壳温处贴装NTC热敏电阻,当温度超过阈值时,即使电流没到过流值也会主动降低驱动电流或者关断MOS,形成“电流+温度”的双重保护,进一步提升可靠性。

如果不想花太多精力调试分立器件电路,选择成熟的专用保护IC是性价比极高的方案。目前市场上常用的型号可以覆盖大部分场景:比如英飞凌的TLE4998,专门针对汽车电子场景,支持高精度电流采样和过温过流双重保护,响应速度不到1微秒;TI的INA219可以同时采样电流和电压,配合MCU可以实现可编程的过流阈值调整,适合需要灵活配置参数的智能设备;还有比较经典的UC3843这类电源控制IC,本身就内置了逐周期电流限制功能,做反激、Buck类电源时可以直接用内置功能实现MOS过流保护,不需要额外加外围电路。

实际设计调试的时候,有几个常见的坑一定要避开。首先是过流阈值的设置不能太极限,至少要留1.2-1.5倍的余量,要考虑到负载启动时的浪涌电流、采样的误差和温度漂移,不然很容易出现正常工作时误保护的问题。其次是采样回路的布线一定要注意,采样电阻的信号线要走差分线,尽量远离功率回路和开关节点,避免电磁干扰导致采样信号不准,出现误判。还有就是MOS的栅极驱动电阻要匹配合适,阻值太小会导致关断尖峰太高,太大又会延长关断时间,影响保护速度,最好是根据器件手册的推荐值,结合实际测试做微调。如果是用MCU做数字保护,一定要记得加硬件级的过流保护作为最后一道防线,不要完全依赖软件判断,万一程序跑飞,整个保护机制就会失效。

最后还要考虑成本和可靠性的平衡,不需要盲目追求最贵的方案。比如普通的低压消费电子,用自恢复保险丝加简单的电阻采样比较器电路,总成本不到一块钱,就能满足大部分使用需求;如果是工业级或者车规级产品,多花几块钱选专用保护IC,能把故障率降低几个数量级,长远来看反而能节省大量的售后和维修成本。说到底,过流保护设计从来没有最好的方案,只有最适合的方案,核心是在自己的产品场景里,找到成本、可靠性、调试难度的最佳平衡点。

你在设计MOSFET电路的时候,有没有遇到过过流保护的相关问题?欢迎在评论区分享你的踩坑经验,我们一起讨论更优的解决方案。
