mosfet的工作原理是什么

你有没有遇到过这种“明明接了电，却像没接一样”的瞬间：电路板上某个模块就是不工作，测来测去电源没问题，最后才发现——开关没开。

问题是，在现代电路里，很多“开关”根本不是你能拨动的机械开关，而是一颗小小的三极结构器件：mosfet。

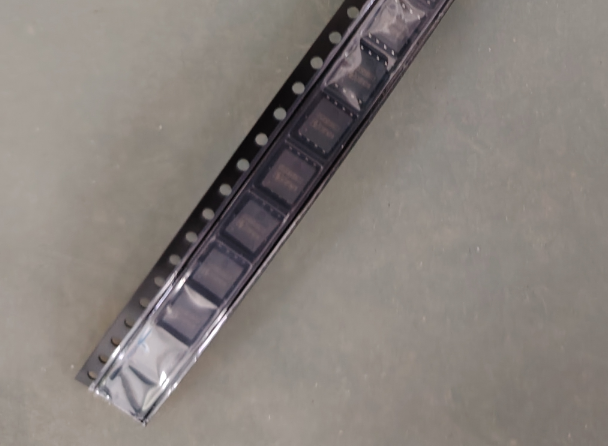

它看起来像一颗普通的黑色封装，脚位不过三四根，却承担着最核心的动作：让电流通过，或者让电流立刻停止；让一条电源线安静，或者让它瞬间把能量交给负载。

如果你从“电路开关应用”这个视角去理解mosFET的工作原理，会发现它并不神秘——它做的事很单纯：用一个几乎不耗电的控制端，去指挥一条大电流通道的通与断。

先把开关这件事说清楚：我们到底想“开”什么？

在电路里，“开关”最常见的目标只有两类：

1）控制负载是否通电

比如电机、灯、加热片、继电器线圈、蜂鸣器、功放、电源模块……你想让它工作就供电，不想让它工作就断电。

2）控制能量如何分配

比如DC-DC电源里不断地快速开关，把电能“切片”再平均；比如电机驱动里按节奏给绕组送电，形成旋转磁场。

无论哪一种，本质都是：让电流在某条路径上“允许通过”或“禁止通过”。

而MOSFET最擅长的，就是用电子方式完成这个动作，速度快、损耗低、寿命长，还能被芯片直接驱动。

MOSFET在开关应用里，最重要的三根“角色线”

把MOSFET当开关用，你只需要记住三件事：它有三端，且各司其职。

• 源极（Source）：电流通道的一端，常被当作“参考端”

• 漏极（Drain）：电流通道的另一端，通常接负载或电源

• 栅极（Gate）：控制端，决定这条通道开还是关

在开关场景里，你可以把“漏极—源极”想成一段水管；把“栅极”想成控制水闸的把手。

关键点在于：栅极不直接“供电给负载”，它只是发号施令。

所以MOSFET才会成为现代电路的主力开关：控制端几乎不需要电流（理想情况下几乎为零），却能控制很大的电流在主通道里流动。

用“门控水道”类比：栅极到底在控制什么？

想象有一条水道（漏极到源极），水道底部有一层可被“电场影响”的闸门结构。

• 闸门关着时，水道底部是粗糙的、塌陷的，水过不去或只能渗一点点——这就是“关断态”。

• 当你抬起某个控制杆（栅极电压升高），闸门被电场“吸引”形成一条平整的通道，水就可以顺畅流动——这就是“导通态”。

MOSFET真正神奇的地方在于：栅极与内部通道之间隔着一层绝缘层（像把手与闸门之间隔着一层薄膜）。你用电压在栅极制造电场，电场穿过绝缘层去“影响”通道形态，但栅极本身几乎不需要持续电流来维持这个状态。

所以在开关应用中，MOSFET是一种“电压控制型开关”：你给它一个合适的栅极电压，它就开；撤掉或反向，它就关。

栅极电压是开关的“钥匙”，但钥匙也有门槛

从开关角度理解MOSFET，必须盯紧一个量：栅源电压 Vgs（栅极相对源极的电压）。

因为MOSFET不是看“栅极对地多少伏”，它看的是“栅极相对源极多少伏”。这是很多新手调试时踩坑的根源。

开关动作可以简化成三段：

1）Vgs 很低：关断

通道没形成，漏源之间电阻极大，电流几乎过不去。

2）Vgs 超过某个门槛：开始形成通道

这时能过电流，但可能还不够“顺”，器件仍会发热。

3）Vgs 足够高：通道完全打开

漏源等效电阻变得很小，电压降很小，损耗低，像一只“导通电阻很小的电子开关”。

从电路开关应用出发，你关心的不是“它能不能导通”，而是“它能不能导通得足够好”。

因为开关器件发热，往往不是因为它“坏”，而是因为它“半开不闭”：电流已经在走了，但通道不够强，等效电阻偏大，功耗就被烧在器件身上。

为什么MOSFET特别适合做电源开关、负载开关？

对比一下你熟悉的机械开关：

• 机械开关：手动、速度慢、触点磨损、抖动、寿命受限

• MOSFET：电子控制、速度快、可高频工作、寿命长、可被MCU/驱动芯片直接控制

再对比一下传统双极型晶体管（BJT）这种“电流控制器件”：

• BJT要靠基极电流“喂”出来导通能力

• MOSFET主要靠栅极电压建立电场，稳态几乎不需要持续电流

所以在现代电路里，只要你想实现“用小信号控制大功率”，MOSFET几乎是默认答案：电机驱动、电源管理、LED调光、充电保护、同步整流、负载开关……它到处都是。

开关应用里最直观的一句话：MOSFET导通时像电阻，关断时像断路

把复杂原理压缩成电路工程里最常用的模型：

• 导通：漏源之间近似一个很小的电阻

• 关断：漏源之间近似开路（只有极小漏电）

这句话非常“工程化”，但特别实用。

因为你在做开关电路时，最关心两件事：

1）导通损耗：电阻越小越省电越不热

导通时功耗大约与电流平方和导通电阻相关，电流越大越敏感。

2）关断漏电：关了是否真的“没电”

很多低功耗设备、待机系统，关断漏电也是关键指标。

“开”得快、“关”得快：MOSFET的开关速度从哪里来？

在高频开关电源、PWM电机控制里，开关不是一天开一次，而是一秒开几十万次。这个时候，MOSFET能否快速切换，直接决定效率和温升。

从开关视角看，栅极像一个“电容”：

• 你给栅极充电，Vgs上升，通道打开

• 你把栅极放电，Vgs下降，通道关闭

所以驱动MOSFET的核心动作不是“提供持续电流”，而是“在开关瞬间快速充放电”。

这也解释了为什么很多场景要用“栅极驱动器”：不是因为MOSFET栅极耗电，而是因为你需要更强的瞬态充放电能力，让开关边沿更陡，从而减少开关过程中的损耗。

从一颗MOSFET，看见现代芯片的底层逻辑

如果你只把MOSFET当作“电路板上的电源开关”，它已经很重要；但当你把视角放大，会发现它还承担着更底层的角色——现代数字芯片里，几乎每一个逻辑门电路都离不开MOSFET。

在芯片内部，MOSFET不再是给电机供电的“大开关”，而是以极小的尺度，组成了“0”和“1”的切换结构。你手机里每一次触屏、每一次计算、每一次图形渲染，背后都是海量MOSFET在极高频率下开关。

也就是说：

你在电路板上用MOSFET控制一盏灯的亮灭；

在芯片里，MOSFET控制的是信息流的通断。

电流通断是电路的语言，信息通断是计算的语言。两者的“开关哲学”是同一件事。

写在最后：把MOSFET当开关，你就抓住了理解它的最快路径

MOSFET的工作原理可以讲得很深，涉及半导体、沟道、载流子、阈值、电场……但如果你的目标是“用得对、用得稳”，从开关应用视角抓住三句话就够了：

• 栅极用电压控制，不用一直给电流

• 看Vgs（栅对源），它决定开关状态和导通质量

• 导通像小电阻，关断像断路；开关快慢取决于栅极充放电

如果你愿意，可以在评论区告诉我：你最常见的MOSFET使用场景是“电机/灯带/电源保护/同步整流”哪一种？我可以按你的场景，把选型与典型电路连接方式也写成一篇更落地的版本。
