mos管作为开关的电路图

基础开关电路：N沟道与P沟道的差异与选型

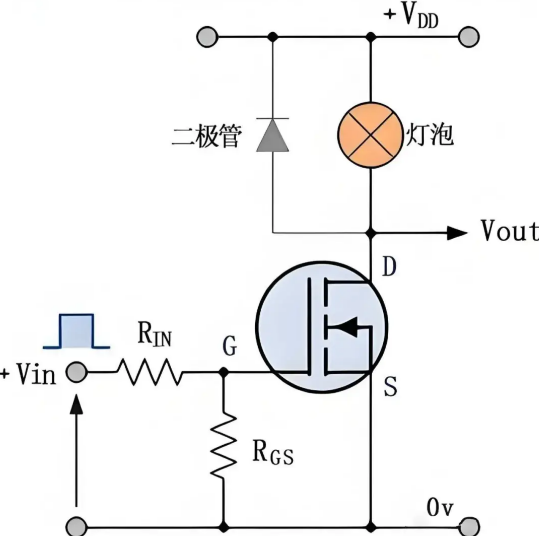

我们先从最基础的共源级开关电路说起，这是所有MOS管开关应用的原型。简单来说，电路结构就是把MOS管的漏极接负载，源极接参考地（N沟道）或者电源正极（P沟道），栅极接控制信号，靠控制信号的高低电平决定漏源极之间是否导通。

很多新手第一次画电路时最容易踩的坑，就是搞混N沟道和P沟道的适用场景。两者最核心的差异在于导通条件：N沟道MOS管需要栅极电压比源极高出阈值电压Vgs(th)才能导通，适合放在负载和地之间的“低侧开关”位置，比如控制LED灯的亮灭，只需要把LED正极接电源，负极接N沟道漏极，栅极给3.3V或5V的单片机信号就能直接驱动，电路简单成本低。而P沟道刚好相反，需要栅极电压比源极低出阈值电压才能导通，更适合放在电源和负载之间的“高侧开关”位置，比如控制某个模块的总电源通断，避免负载接地受到干扰。

举个实际的例子：如果你要做一个12V电机的驱动电路，用N沟道做低侧开关的话，单片机3.3V的控制信号直接接栅极就能正常导通；但如果必须用高侧开关，选P沟道的话就得额外注意，12V电源接源极的情况下，栅极需要拉到低于9V（假设阈值电压是3V）才能导通，这时候单片机的3.3V信号就没法直接驱动，得加个三极管做电平转换才行。选错了管子类型，轻则电路不工作，重则直接烧坏元件，这是设计初期就要避开的坑。

驱动电路设计：决定开关可靠性的核心细节

很多人画完基础电路就觉得万事大吉，结果一测试就出问题：要么MOS管发烫严重，要么带负载时完全打不开，甚至出现莫名其妙的烧管情况，这些问题十有八九出在驱动电路设计上。

首先要关注的是栅极驱动电流。MOS管的栅极本质上是个电容，导通时需要给这个电容充电，关断时需要放电，如果驱动信号的输出能力不够，充放电速度慢，就会导致MOS管长时间处于半导通的状态，这时候漏源极之间的压降大、电流也大，功耗会直接转换成热量，轻则效率下降，重则烧坏管子。一般来说，如果是小功率负载（电流小于1A），单片机IO口直接接个100Ω左右的限流电阻就能驱动；如果是大功率场景，最好加专用的栅极驱动芯片，提供足够的灌拉电流，保证开关动作干脆利落。

第二个关键点是栅极电压的范围。很多MOS管的 datasheet 里都会标注Vgs的最大允许值，一般是±20V，要是驱动电压超过这个值，很容易击穿栅极氧化层，造成永久性损坏。反过来，如果驱动电压不够，比如额定Vgs(th)是2-4V的管子，你只给3V的驱动电压，这时候MOS管没有完全导通，导通内阻Rds(on)会比标称值大很多，带大电流时同样会发热严重。所以设计时最好让导通时的Vgs比阈值电压高5V左右，比如常用的逻辑级MOS管，给10V的驱动电压就能保证完全导通，内阻降到最低。

还有个容易被忽略的细节是栅极下拉电阻的设计。如果控制信号处于高阻态（比如单片机上电复位时），栅极电压悬浮，很容易受干扰导致误导通，这时候在栅极和源极之间接个10kΩ到100kΩ的下拉电阻（N沟道）或上拉电阻（P沟道），就能保证没有控制信号时MOS管处于稳定的关断状态，避免上电时出现误动作。

性能优化：效率、速度与死区时间的平衡

搞懂了基础电路和驱动设计，接下来要解决的就是性能优化的问题，尤其是在大功率、高频开关的场景里，几个关键参数直接决定了整个电路的表现。

首先是功率转换效率。MOS管作为开关的损耗主要来自两部分：导通损耗和开关损耗。导通损耗和导通内阻Rds(on)成正比，想要降低这部分损耗，尽量选Rds(on)小的管子，尤其是大电流场景，比如10A的电流下，10mΩ的内阻损耗是1W，要是换成100mΩ的内阻，损耗直接变成10W，发热会非常明显。而开关损耗是MOS管在导通和关断的过渡过程中产生的，开关频率越高，这部分损耗占比就越大，这时候要选开关速度快、栅极电荷Qg小的管子，同时提升驱动电流的能力，缩短过渡时间，就能有效降低开关损耗。

第二个关键参数是开关速度。MOS管的开关速度能做到纳秒级，这是它比机械开关和继电器强得多的优势，但速度也不是越快越好。开关速度太快的话，电路里的寄生电感和电容会产生很高的尖峰电压，很容易击穿MOS管或者干扰其他电路的正常工作，这时候我们可以适当调整栅极串联的限流电阻阻值，电阻越大，开关速度越慢，尖峰就越小，但开关损耗会相应升高，需要根据实际场景在两者之间找平衡。

如果你设计的是半桥、全桥这类有两个MOS管串联的电路，死区时间的设置是重中之重。所谓死区时间，就是上管和下管之间的导通间隔，避免两个管子同时导通造成电源和地直接短路，也就是我们常说的“炸管”。一般来说，死区时间要比MOS管的最大开关延迟时间长一点，比如管子的导通和关断延迟都是100ns，那死区时间设到200ns以上就比较安全，太短容易出现直通，太长又会降低电路的效率，需要结合实际使用的器件参数来调整。

落地验证：从原理图到实物的调试步骤

画完电路图不代表工作结束，实际调试时还要按步骤验证，才能避免踩坑。第一步先不上电，用万用表的二极管档测漏源极之间的寄生二极管，确认管子没有焊反、没有短路；第二步断开负载，只接控制信号，测栅极的驱动电压是否符合设计要求，确认高低电平正常，没有悬浮的情况；第三步接小功率负载测试通断功能，确认控制信号能正常控制负载的开关，没有误动作；最后再逐步加到额定功率，测试满负载下的管子温度、输出电压是否正常，要是温升过高，就要检查是不是驱动电压不够、开关速度太慢，或者散热设计有没有做到位。

现在回头看，MOS管开关电路的设计其实没有那么难，核心就是搞懂管子的导通特性，把驱动、保护、参数匹配这几个关键点做扎实。小到一个简单的LED控制，大到新能源汽车的电机控制器，本质上都是在这个基础电路上做扩展和优化。下次再看到复杂的电力电子电路，不妨先找找里面的MOS管开关，说不定瞬间就能理清整个电路的逻辑。

你在设计MOS管开关电路时遇到过什么有意思的坑？欢迎在评论区分享你的经验，我们一起讨论。
