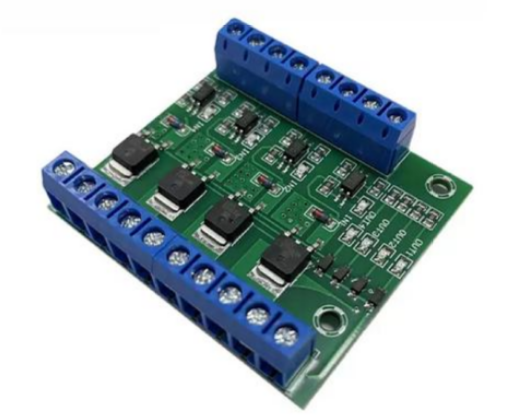

4个mos管组成的电路坏了两个会怎样

你有没有过这种经历：刚调试好的H桥电机驱动，跑了半小时突然冒烟；手上的无刷电调一阵抽搐后彻底停转，拆开一看四个MOS管炸了俩？很多人遇到这种情况第一反应是直接换板，却没搞懂坏两个管和坏一个、坏三个的区别到底在哪——这恰恰是很多电子故障排查里最容易踩的坑。毕竟四个mos管组成的拓扑，是工业驱动、消费电子里最常见的功率单元，从无人机电调到新能源汽车的电机控制器，核心都是这套结构，坏两个管看似只是少了一半器件，实际引发的连锁反应，远比你想的复杂。

四个mos管最常见的组成结构，就是大家熟悉的H桥拓扑：两个上管接电源正极，两个下管接电源地，对角的两个管导通时，负载（比如电机、线圈）上就会流过正向或反向电流，实现正反转、换向或者逆变输出。除了H桥，还有全桥整流、同步Buck-Boost的全桥级、甚至部分开关电源的推挽结构，也会用四个MOS管作为核心开关单元，但最容易出现“坏两个”故障、影响最直观的，还是驱动类的H桥电路。

很多人以为坏两个管，无非就是电路不工作，实际上根据损坏位置、损坏模式的不同，故障现象天差地别，最危险的情况甚至会直接烧穿整个供电回路。

先说说最常见的“短路击穿”模式——这也是MOS管过压、过流后最容易出现的损坏形式，漏极和源极直接导通，失去开关能力。如果坏的是同一侧的上下两个管，比如左上和左下同时击穿短路，那相当于电源正极通过这两个管直接对地短路，这是所有故障里最凶险的一种。通电瞬间就会出现极大的短路电流，轻则烧断保险丝、触发电源过流保护，重则MOS管炸壳、PCB走线烧熔，甚至连带把前端的电源模块、控制芯片全部击穿。我之前见过不少新手调试电机时没加隔离，同侧两个管击穿后直接把12V电源适配器烧爆，碎片都崩到了桌面上。

如果坏的是对角的两个管，比如左上和右下同时短路，那故障表现就隐蔽很多。这时候另外两个正常的管如果还能受控导通，电路依然能跑半载工作，但负载上的电流波形会严重畸变：电机转动会出现明显抖动、扭矩大幅下降，转动时伴随刺耳的啸叫，线圈因为长期流过不对称的直流分量快速发热，用不了多久就会因为过热烧毁。更麻烦的是这种故障不会触发短路保护，很多人以为是电机出了问题，换了电机依然反复烧件，直到拆开测MOS管才发现两个对角管已经击穿。

还有一种情况是两个管不是短路，而是“开路损坏”——也就是栅极击穿、源漏烧断，彻底失去导通能力。如果是同一桥臂的上下两个管开路，那这个桥臂相当于完全断开，电路会变成半桥工作状态：负载只能往一个方向通电，接电机的话就会只能正转不能反转，或者转起来无力，高速下直接失步。如果是对角的两个管开路，那整个全桥就彻底失去了形成电流回路的能力，表现为电路完全不工作，负载上没有任何电压电流，但不会出现短路烧件的风险，反而是所有故障里“最温和”的一种。

更值得注意的是，很多时候两个MOS管损坏并不是同时发生的。往往是先坏了一个管，比如某个上管击穿短路，这时候电路还在异常工作，剩下的三个管承受了远超设计值的电流、电压应力，很快第二个管就会因为过应力击穿，这也是我们看到“坏两个管”最多的原因——第一个故障没有及时触发保护，连锁导致第二个器件损坏，这时候电路的故障往往已经不是单纯换管就能解决的，驱动回路、采样电阻甚至控制芯片都可能已经受损。

搞懂了故障影响，更重要的是遇到这种情况该怎么排查、怎么修复，以及怎么提前避免这种故障发生。

首先是故障排查的步骤，千万不要一上来就直接换新MOS管通电。第一步一定要先断电，用万用表二极管档测每个MOS管的源漏极、栅源极阻抗：如果源漏正反阻抗都接近0，就是短路击穿；如果栅源极阻抗不是兆欧级，说明栅极已经被击穿，这个管也必须换掉。测的时候不仅要测四个MOS管，还要同步测栅极串联的驱动电阻、桥臂上的采样电阻，很多时候MOS管损坏会连带把驱动电阻烧断、采样电阻阻值漂移，如果只换MOS管，通电之后大概率会再次炸管。

第二步要排查损坏原因，不能换完管就了事。如果是同侧上下管同时短路，大概率是驱动信号出了问题——比如控制芯片死机、PWM信号紊乱，导致上下管同时导通出现“直通”，这时候必须检查驱动芯片的供电、信号输入，必要时可以在不通主电的情况下，用示波器测四个管的栅极波形，确认上下管不会同时出现高电平，有条件的话要加上死区时间，避免直通风险。如果是对角管先后损坏，大概率是过流或者散热不足：比如电机堵转、负载短路，导致MOS管长时间过流发热结温超标，这时候要检查负载有没有卡滞、散热片有没有贴紧、MOS管的电流余量是不是留够了——一般功率应用里，MOS管的额定电流至少要留到工作电流的2倍以上，电压额定值留1.5倍以上余量，才能应对启动、堵转的尖峰。

如果是现场应急维修，手上没有足够的同型号MOS管，也可以用临时方案先恢复功能：如果坏的是同一侧的一个上管和一个下管，可以暂时把这侧的两个管全部拆掉，把电路改成半桥驱动模式，虽然失去了反向输出的能力，但至少可以保证单方向正常工作，应急用在不需要正反转的场景里完全可行。如果是对角的两个管损坏，就不建议应急使用了，这时候电路的电流回路已经不完整，强行通电很容易导致剩下的两个管过流损坏。

最后说说怎么从设计上避免两个管同时损坏的故障。第一是必须加硬件级的保护：每个桥臂加上过流采样电阻，搭配比较器做硬件过流保护，响应时间要做到微秒级，比软件保护快得多，一旦出现直通、过流立刻关断所有驱动信号，从根源上避免短路电流持续烧件。第二是在MOS管的选型上留足余量，不要卡着额定参数选器件，尤其是工业场景、车载场景，温度升高后MOS管的导通电阻会变大、电流承载能力会下降，余量不够很容易在高温下出问题。第三是要做好栅极的防护：栅极对地加10k左右的下拉电阻，避免控制芯片上电初始化时引脚浮空，导致MOS管误导通；栅极串联合适的驱动电阻，抑制开关尖峰，避免栅极电压振荡击穿栅氧层。

其实玩电子久了就会发现，四个MOS管组成的全桥电路，就像桌子的四条腿，坏一条的时候桌子可能还能歪着撑一会，但坏到两条的时候，要么直接塌掉，要么晃得根本没法用。很多人觉得电路故障是“突然发生”的，其实所有炸管都有迹可循：要么是余量没留够，要么是保护没做全，要么是排查不彻底。遇到坏两个管的情况别急着换板，顺着故障位置反推损坏原因，把隐患一起排除，比直接换一块新板能学到的东西多得多。毕竟电子电路的故障从来不是孤立的，你看到的炸了两个管，背后藏着的可能是整个设计里的某个疏漏，把这个漏洞补上，这套电路才能真正跑得稳、用得久。
