2个mos管正反控制

做过电机驱动、电源逆变的工程师，多半都踩过双MOS管正反控制的坑——明明照着原理图接好了线，一上电要么管子直接炸穿，要么电机转起来抖得像筛糠，折腾半个月才发现是死区没留够，或是驱动电阻选小了。很多人觉得双mos管组成的桥式电路不过是“两个开关来回倒”，真上手做项目才知道，这套看似简单的拓扑里，藏着实打实的工程门槛。

先从最基础的结构说起。我们常说的双mos管正反控制，核心就是用两个功率MOS管组成半桥结构，通过交替导通实现输出端的电压极性反转，两个半桥拼起来就是最经典的H桥——这也是直流电机正反转、开关电源同步整流、小型逆变器最常用的拓扑。小到桌面3D打印机的步进电机驱动、便携充电宝的快充升压，大到电动自行车的控制器、工业变频器的功率级，背后都离不开这套控制逻辑。比起传统的继电器正反切换，双MOS管的开关速度可以做到微秒级，没有触点打火的问题，寿命长、效率高，还能实现PWM调速，早就成了中低压功率控制的首选方案。

但桥式电路最容易出问题的地方，恰恰也是两个管子的“交替导通”。很多新手第一次做板，把两路PWM信号直接接在两个MOS管的栅极，编程的时候让一个关断的同时另一个立刻导通，结果一上电电源就短路保护，拆下来量MOS管早就击穿了——这就是所有做桥式电路的人都绕不开的“直通”问题。

要知道MOS管不是理想开关，从导通到关断、从关断到导通都需要时间，也就是常说的开通延时、关断延时、上升时间和下降时间。如果上管还没完全关断，下管就已经打开，等于电源正负极直接通过两个管子的导通电阻连在一起，瞬间的大电流轻则烧管子，重则连电源带负载一起烧坏。解决这个问题没有捷径，就是加“死区时间”——在两个管子的开关信号之间留一段缓冲期，这段时间里两个管子都处于关断状态，等上一个完全关断了，再打开下一个。

死区时间也不是留得越大越好。死区太长，输出的波形会出现畸变，电机转动会有异响，同步整流的时候还会让体二极管导通时间变长，额外增加损耗。通常100V以内的低压MOS管，死区时间设在500ns到1us之间比较合适，高压大电流的管子可以适当拉长，最稳妥的办法是查 datasheet 里的开关参数，在最大开关时间的基础上留20%-30%的余量。现在很多专用的驱动芯片都自带硬件死区，比软件插补的死区更可靠，不会因为程序跑飞出现直通。

说到驱动芯片，很多人做双MOS管控制时图省事，直接用单片机IO口推挽输出去驱栅极，结果不是管子发热严重，就是开关速度慢到没法看。要知道MOS管的栅极本质是个电容，拿常见的IRL540来说，栅极总电荷差不多有60nC，单片机IO口的输出电流最多也就20mA，要把栅极电容充到导通电压，得花好几微秒，这段时间里管子工作在放大区，导通压降大，损耗自然就上去了。

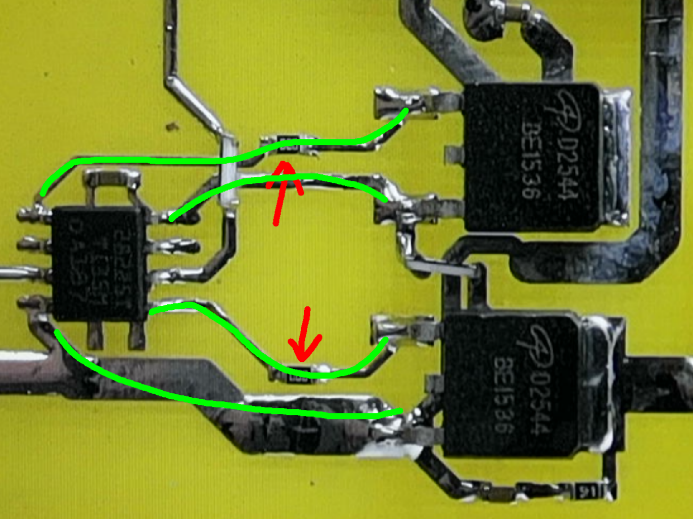

选驱动芯片的时候，首先要看供电电压，NMOS管做桥式电路的时候，上管是浮地驱动，需要驱动芯片能输出比电源电压还高10-15V的栅极电压，才能让管子完全导通——这也是为什么很多半桥驱动芯片都带自举电路，用一个自举二极管和电容就能给上管提供浮地供电，省掉独立的隔离电源。其次要看峰值驱动电流，低压小功率应用选0.5A-1A的驱动就够了，比如最常用的EG2104、IR2104，十几块钱能买一片，外围电路简单，自带死区和过流保护，足够应付绝大多数100V以内、10A以下的应用场景。如果是高压大功率场景，就得选带隔离的驱动芯片，或者用光耦加图腾柱输出的结构，避免功率侧的干扰串到控制侧烧坏单片机。

很多人调电路的时候只看能不能正常工作，从来不算功率损耗，结果做出来的板子满载时烫得能煎鸡蛋，还找不到问题在哪。双MOS管桥式电路的损耗其实不难拆，主要分三部分：导通损耗、开关损耗和驱动损耗。

导通损耗最好算，就是导通电阻乘以电流有效值的平方，比如管子导通电阻是10mΩ，持续通过10A的电流，导通损耗就是1W，选管子的时候要注意，导通电阻会随着结温升高而变大，100℃的时候导通电阻差不多是25℃时的1.5-2倍，算余量的时候得把这个系数算进去。开关损耗则和开关频率、栅极电荷、母线电压直接相关，频率越高，开关损耗占比越大，这也是为什么高频应用要选栅极电荷小的管子，驱动电阻也要匹配合适——驱动电阻太小会导致开关尖峰大，EMC不好过，太大又会拉长开关时间，增加开关损耗，通常10Ω-100Ω之间是比较常用的范围，具体要根据开关尖峰和温升调整。至于驱动损耗，通常只有几十毫瓦，低压小功率场景几乎可以忽略，只有在高压高频应用里才需要考虑。

最后还有两个很容易被忽略的细节。一个是PCB布线的时候，功率回路的面积一定要尽可能小，两个MOS管、输入电容之间的走线要短而粗，不然大电流快速切换时产生的尖峰电压很容易超过MOS管的耐压值，导致管子雪崩击穿。另一个是千万别让MOS管的体二极管长时间过流，尤其是死区时间里，输出电流会通过体二极管续流，体二极管的导通压降低则0.7V，高的有1V多，大电流下损耗非常大，如果是长时间大电流工作的场景，要么选体二极管性能好的管子，要么外并肖特基二极管续流。

其实做双MOS管正反控制，本质上是和“非理想特性”打交道——理想的开关不需要开关时间，不用留死区，不需要大电流驱动，也不会有损耗，但真实的器件有寄生电容、有导通电阻、有开关延迟。很多人做电路总想着找“完美”的原理图，可真正的工程能力从来不是照搬参考设计，而是理解每个参数背后的 trade-off，在死区、损耗、尖峰、成本之间找到最适合自己项目的平衡点。毕竟桥式电路用了几十年，原理从来没变过，真正拉开差距的，从来都是那些藏在细节里的功夫。你在做双MOS管控制的时候遇到过什么奇葩问题？欢迎在评论区留言交流。
