无刷电机MOS管驱动电路原理

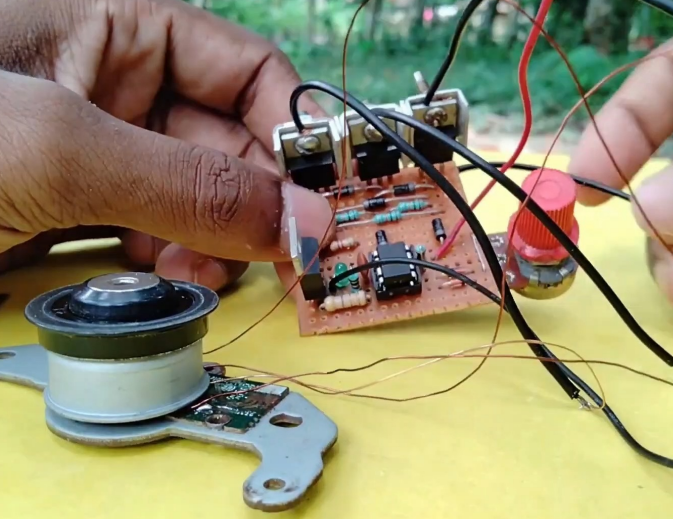

你有没有过这样的经历：花大价钱选了参数顶尖的无刷电机，接上电路后要么转起来抖得像筛子，要么跑几分钟MOS管就烫得能煎鸡蛋，甚至一通电就直接烧管？很多人把问题归结于电机质量或者电源功率不够，却忽略了最核心的部分——mos管驱动电路才是决定无刷电机能不能稳定、高效运行的“隐形心脏”。

这几年我接触过不下百个无刷电机应用项目，小到几百瓦的航模动力，大到十几千瓦的工业伺服，90%的硬件故障都出在驱动电路的设计细节上。很多工程师对驱动电路的理解还停留在“给mos管栅极加个信号就能通断”的层面，殊不知从信号输入到电机平稳运转，中间藏着一整套环环相扣的逻辑，哪怕一个电阻参数选错，都可能让整个系统功亏一篑。

先搞懂最核心的底层逻辑：驱动电路到底在干什么

很多新手对无刷电机的认知是“三相交流电就能转”，但很少有人深究这三相电是怎么来的。我们常用的电源都是直流的，要把直流电变成频率、相位、电压都可控的三相交流电，靠的就是由6个MOS管组成的三相桥臂，而驱动电路的本质，就是精准控制这6个MOS管的开通和关断顺序、速度和状态。

你可以把每个MOS管想象成一个电控水龙头：栅极就是水龙头的开关，给足够的压力（驱动电压），水龙头就打开（MOS管导通），电流就能从漏极流到源极；撤掉压力，水龙头就关上（MOS管关断）。但这个“水龙头”的开关不是没有代价的：开得太慢，水流（电流）通过的时候会因为阀门半开产生大量热量；开得太快，又会因为水压突变（电压尖峰）把水管冲坏。

驱动电路要解决的核心矛盾就在这里：既要让MOS管开得足够快、足够彻底，降低导通损耗，又要控制开关过程的电压电流变化率，避免尖峰击穿器件，同时还要保证上下桥臂的两个MOS管不会同时打开——一旦上下桥同时导通，就相当于电源正负极直接短路，瞬间的大电流会直接把MOS管烧穿，这就是我们常说的“直通”故障。

四个绕不开的核心设计要点，少一个都容易出问题

很多人画驱动电路的时候，习惯直接参考 datasheet 里的典型应用图，以为照抄就能用，结果实际测试的时候问题百出。典型电路只给了最基础的框架，真正决定稳定性的，是四个容易被忽略的细节设计。

首先是驱动信号的时序控制，这是避免直通故障的第一道防线。上下桥臂的MOS管开关都需要时间，关断延迟通常比开通延迟要长，所以必须在一个桥臂关断和另一个桥臂开通之间留一段“死区时间”。这段时间不能太短，太短还是会有直通风险；也不能太长，太长会导致电机扭矩下降、转矩脉动变大。一般来说，死区时间要比MOS管的最长关断延迟多20%到50%，如果是高压大功率应用，还要适当再留余量。我之前做过一个48V的AGV驱动项目，最开始死区只设了1μs，一加载就烧管，后来调到2.5μs，连续跑72小时都没出问题。

其次是mosfet的选型，很多人选参数的时候只看耐压和电流，这其实远远不够。驱动电路设计和器件选型是绑定的，你得先看栅极电荷Qg是多少——Qg越大，驱动电路需要提供的灌拉电流就越大，开关速度也越慢。其次要看栅极阈值电压Vgs(th)，驱动电压必须比阈值电压高3到5V才能保证MOS管完全导通，否则导通电阻会变大，发热量急剧上升。还有一个很重要的参数是雪崩耐量Eas，大功率应用里难免会有电压尖峰，足够的雪崩耐量能避免偶尔的过压直接击穿器件。举个例子，60V的电池供电系统，MOS管耐压至少要选100V以上，电流参数要是实际工作电流的2到3倍，留够余量才能抗住启动和堵转时的冲击。

然后是电路保护机制，这是系统出问题时的最后一道防线。最基础的是过流保护，通常是在母线或者下桥臂源极串一个采样电阻，电压超过阈值就立刻关断所有MOS管，反应速度必须在微秒级，否则等电流上来早就烧管了。其次是栅极钳位保护，在栅极和源极之间并联一个15V左右的齐纳二极管，避免驱动电压过高击穿栅极氧化层——MOS管的栅极是非常脆弱的，超过20V的电压很容易就会造成永久性损坏。还有欠压锁定功能也很重要，如果驱动芯片的供电电压不够，MOS管会工作在放大区，发热量极大，欠压锁定会在电压不足时直接禁止输出，避免器件损坏。

最后是功耗与散热设计，这是很多人栽跟头的地方。MOS管的损耗主要分两部分：导通损耗和开关损耗。导通损耗是导通电阻乘以电流的平方，所以只要MOS管完全导通，这部分损耗其实是可控的；真正麻烦的是开关损耗，开关频率越高，开关过程的损耗就越大。我算过一个典型数据：一个导通电阻20mΩ的MOS管，通10A电流的时候导通损耗只有2W，但如果开关频率是20kHz，开关损耗可能会达到5W以上，占总损耗的70%。所以散热设计的时候，不能只算导通损耗，必须把开关损耗也加进去。散热片的热阻要根据总功耗来算，保证MOS管结温不超过125℃，大功率应用最好再加个温度传感器，超过阈值就降功率或者停机，避免热失效。

新手最容易踩的三个坑，都是过来人的经验

我见过很多刚接触驱动电路设计的工程师，画完板一通电就烧管，查半天找不到问题，其实大部分都是几个常见的低级错误。

第一个坑是栅极电阻选错。很多人以为栅极电阻越小越好，开关速度快，损耗低，结果忽略了电压尖峰。栅极电阻太小，开关速度太快，漏源极的电压变化率dv/dt会非常高，很容易产生超过器件耐压的尖峰，而且还会带来严重的电磁干扰。当然也不能太大，太大开关速度慢，开关损耗会急剧上升。一般小功率应用选10Ω到100Ω，大功率应用选1Ω到10Ω，最好先拿不同阻值的电阻测试，找个开关损耗和尖峰的平衡点。

第二个坑是驱动布线不合理。栅极的走线是高阻抗的，很容易被干扰，所以走线一定要短，尽量走粗，而且要远离功率回路的走线。很多人喜欢把驱动线和功率线走在一起，结果电机一转动，功率线上的大电流变化就会耦合到驱动信号里，导致MOS管误开通，直接烧桥。还有栅极回路的地要单独走，直接连到MOS管的源极，不要和功率地共用路径，避免地弹电压影响驱动信号的准确性。

第三个坑是忽略驱动芯片的电流能力。驱动芯片的灌拉电流必须足够大，才能快速给MOS管的栅极电容充放电。如果驱动能力不够，就算你选了再好的MOS管，开关速度也上不去，损耗会非常高。一般来说，驱动芯片的最大灌拉电流要大于“栅极电荷Qg除以要求的开关时间”，比如Qg是100nC，要求开关时间是100ns，那驱动电流至少要1A，选的时候最好再留一倍余量。

其实无刷电机驱动电路的设计，说难也不难，本质上就是在“效率、稳定性、成本”三个维度里找最优解。很多时候你觉得某个参数不好选，无非是还没搞懂背后的权衡逻辑。与其到处找所谓的“完美参考设计”，不如先把每个元件的作用、每个参数的影响摸透，自己动手测几次开关波形，比看十篇理论文章都有用。你在设计驱动电路的时候遇到过什么奇葩问题？欢迎在评论区留言，我们一起聊聊解决方案。
