6个mos管驱动无刷电机怎么接线

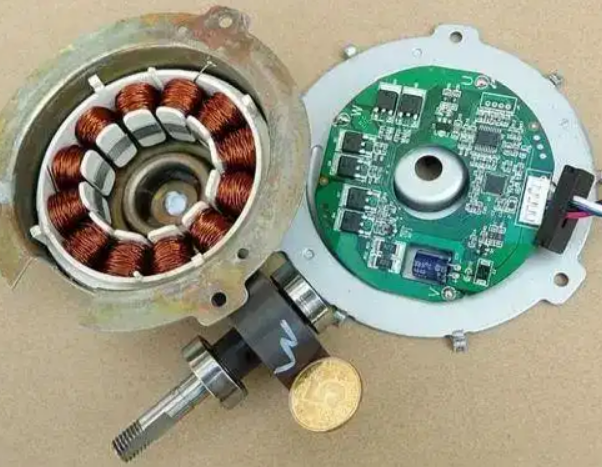

玩航模、做小车、改电调的时候，不少人都卡在过无刷电机驱动这一步。明明照着电路图买齐了6个MOS管，接上线要么电机抖两下不动，要么一通电管子直接炸掉，折腾半天连问题出在哪都找不到。很多人以为无刷驱动有多玄乎，其实拆透了核心就是6个开关管的有序通断，把接线逻辑和底层原理摸透，从零搭一套稳定的驱动板也不是难事。

很多人第一次接触无刷电机驱动，最先看不懂的就是为什么非要用6个mos管，3个不行吗？答案还真不行。无刷电机和有刷电机最大的区别，就是它没有机械换向的电刷，必须靠外部电路随时切换三个绕组的通电方向，才能让转子持续转起来。

三个绕组如果只用3个开关，只能实现单方向的电流通断，没法让绕组里的电流换向，也就拉着转子转不起来。6个mos管刚好分成上下两组，组成经典的三相全桥结构：同一相绕组的上端接一个P沟道（或N沟道上管）MOS管连电源正极，下端接一个N沟道MOS管连电源负极，三个绕组就刚好对应三上三下共6个管子，这也是所有无刷电调最核心的拓扑结构。

说透了，三相桥的本质就是三个可以独立控制的“双向开关组”。任意时刻，我们只让其中一个上管和另一个下管导通，电流就会从电源正极出发，经过导通的上管流入第一个绕组，再从第二个绕组经过导通的下管流回负极，两个通电绕组产生的磁场就会推着永磁转子往固定方向转。等转子转到下一个位置，我们再换一组上下管导通，磁场方向跟着往前挪一步，转子就会被持续推着转下去。只要6个管子按照固定顺序轮流导通，电机就能持续转动，转速快慢，本质上就是开关切换的快慢加上每个管子导通的时间占比。

搞懂了三相桥的基本结构，接线就不会乱。6个MOS管的接线可以分成三个部分，按顺序接基本不会出错。

第一部分是MOS管本身的主功率回路，这部分也是最容易炸管的地方。首先要把6个管子分成三组，每一组对应电机的一相：每组的上管源极接电源正极，漏极和同组下管的漏极接在一起，这个连接点就是这一相的输出端，直接接无刷电机的三根相线中的一根；下管的源极统一接电源负极，也就是整个电路的功率地。这里有个新手最容易踩的坑：绝对不能让同一相的上下两个管子同时导通，否则电源正负极会直接通过两个管子短路，瞬间大电流会直接把MOS管烧穿，这也是大家常说的“桥臂直通”故障。

第二部分是MOS管的栅极驱动接线，这部分决定了管子能不能可靠开关。很多人以为MOS管只要给个高低电平就能通断，实际上常用的N沟道功率MOS管，栅极要比源极高10V到15V才能完全导通，如果直接用单片机3.3V或者5V的IO口接栅极，管子会处于半导通的高阻状态，通电就会严重发热甚至烧毁。所以每个管子的栅极都不能直接接单片机，必须串一个100Ω左右的限流电阻，再接专门的栅极驱动芯片，比如常用的EG2104、IR2104这类半桥驱动芯片，每个芯片负责驱动一相的上下两个管子。这里还要特别注意上管的驱动电压：因为上管导通的时候，漏极电压接近电源电压，比如用12V供电的时候，上管源极电压会到12V，这时候栅极必须给到22V到27V，才能保证比源极高10V以上，所以驱动芯片一般会搭配自举电容和自举二极管，靠下管导通的时候给电容充电，才能给上管提供足够的驱动电压，接线的时候自举电容要尽量靠近上管的栅极和源极，不然很容易出现上管驱动不足的问题。

第三部分是控制信号和采样接线，这部分是电机稳转的关键。六个管子的栅极驱动信号都来自单片机的PWM输出引脚，常规的驱动逻辑是：上管负责通断控制，用PWM信号调整导通时间占比来控制电机转速，下管负责换向，按照换相顺序轮流导通。为了防止桥臂直通，上下管的开关信号之间必须加1us到5us的死区时间，也就是一个管关断之后，等一小段时间再开另一个管，给管子留够关断的时间。如果做无感驱动，还要从三个相线的连接点分别引出一根线，接比较电路做反电动势检测，因为无刷电机转起来的时候，没有通电的那一相绕组会切割转子磁场产生感应电压，也就是反电动势，检测这个电压过零点的位置，就能判断转子当前的角度，不用加霍尔传感器也能准确换相。

接完线之后，最关键的就是调试逻辑，很多人接线没错，就是启动不了，问题基本都出在控制逻辑上。

首先是启动阶段，电机静止的时候反电动势是零，没法靠检测反电动势判断转子位置，所以必须用无感启动策略：先给任意两相通电，把转子拉到固定位置，然后按照固定的换相顺序，一步步提高换相频率，让电机从静止慢慢转起来，等转速高到反电动势足够稳定、能被准确检测到的时候，再切换到反电动势闭环换相模式，这个过程也叫“外同步启动”，如果启动的时候换相太快，或者初始拉力不够，电机就会出现抖动、堵转甚至反转的情况。

其次是PWM信号的控制逻辑，很多新手会给所有管子都加PWM，其实完全没必要，常规的驱动只需要给上管加PWM调速，下管保持全开就可以，这样不仅控制简单，还能减少开关损耗。PWM的频率一般选20kHz左右，太高了管子开关损耗大容易发热，太低了电机会发出明显的啸叫声。

最后还要加过流保护，在下管的源极和电源负极之间串一个毫欧级的采样电阻，电阻两端的电压经过放大之后接单片机的ADC引脚，一旦检测到电流超过设定阈值，立刻关断所有MOS管，避免接线错误或者堵转的时候烧管子。

其实不少人觉得无刷电机驱动难，本质上是把它想得太复杂了。抛开那些复杂的控制算法不谈，最核心的硬件逻辑，就是6个MOS管组成的三相桥，按顺序开关换相，靠PWM调转速，靠反电动势判位置。只要接线的时候把功率回路和驱动回路分开，保证栅极驱动电压足够，避开桥臂直通的坑，哪怕是用最普通的单片机，也能把无刷电机稳稳转起来。

你第一次玩无刷驱动的时候，有没有遇到过一通电就炸管的情况？评论区聊聊你踩过的坑，大家一起避坑。
