4个mos管驱动的全桥电路原理是什么？

你是否曾好奇，那些悄无声息将直流电转化为交流电的装置，究竟如何实现精准的功率输出？从伺服驱动到车载充电，从逆变焊机到通信电源，这些应用背后都有一个关键的核心：四管MOSFET全桥逆变电路。它不仅是能量转换的“心脏”，其“神经”——驱动时序与死区设置——更直接决定了整个系统的效率与安危。今天，我们一同深入其拓扑、时序与最易被忽视的死区奥秘。

一、拓扑结构：对称之美下的电流“十字路口”

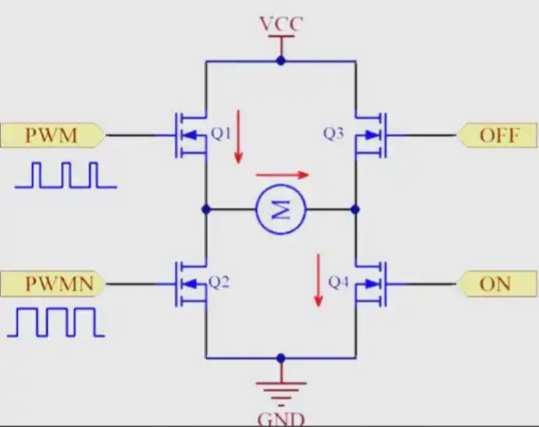

全桥拓扑的魅力在于其完美的对称性。它由四只mosfet（Q1至Q4）构成一个“桥”，直流电源的正负极分别连接在桥臂的顶端与底端，而负载则横跨在左右桥臂的中间点上。这个结构形成了一个稳定的“十字路口”：

• Q1、Q4导通，电流从左正右负流过负载，输出正向电压。

• Q2、Q3导通，电流反向，输出负向电压。

• 通过交替控制这两组对角的开关管，就能在负载两端生成我们所需的交流波形。

这种对称结构带来了显著优势：相对于半桥，在同等直流电压下，它能输出加倍幅值的交流电压，功率密度和转换效率得以大幅提升。然而，拓扑的优雅也带来了控制的复杂，四只开关管的协调成了核心挑战。

二、驱动时序：精密的“开关舞步”

驱动时序是全桥电路的“神经”指令，它指挥着四只mosFET进行一场不容出错的“双人舞”。标准的控制模式是对角导通，即Q1与Q4作为一对（上左与下右），Q2与Q3作为另一对（上右与下左）。在典型正弦脉宽调制（SPWM）或方波驱动下，这两对开关管交替导通，分别负责交流波形的正半周与负半周。

但这里隐藏着一个致命陷阱：绝不允许同一桥臂的上下两只管（如Q1和Q2）同时导通。一旦发生，电源正负极将通过这两只低阻的管子直接短路，产生巨大的“直通”冲击电流，足以在瞬间损毁昂贵的功率器件。因此，驱动信号的时序设计，首要任务就是杜绝这种可能。

这就引出了驱动电路中一个不可或缺的关键设计：死区时间。

三、死区设置：守护安全的“寂静间隔”

死区时间，绝非简单的延时，而是为了保证开关切换绝对安全而人为插入的“全桥静默期”。其核心逻辑是：在命令同一桥臂的上管关断与下管导通（或反之）之间，强制插入一段短暂时间，让上下两只驱动信号均为“关断”状态。

为什么必须要有这段“空白”？

因为MOSFET并非理想开关。从收到关断指令到完全关断（电流降至零），存在一个短暂的 “关断延迟时间”。同样，从收到导通指令到完全导通，也存在 “导通延迟时间”。这两个时间由MOSFET自身的寄生电容等参数决定，且存在一定的分散性。如果没有死区，理论上同时发出的“上管关断、下管导通”指令，在实际硬件中就可能因为下管动作更快，导致在上管电流还未完全截止时，下管已经导通，从而形成瞬间的直通短路。

如何科学设置死区时间？

这个时间并非越长越好。过短的死区无法规避直通风险；过长的死区则会引入输出电压畸变，降低有效电压利用率，并可能加剧开关管在死区期间因体二极管续流而产生的损耗。一个工程化的设置原则是：

死区时间 > (MOSFET的最大关断延迟时间 + 驱动电路的最大传输延迟时间)

通常，这个值会根据所选MOSFET的Datasheet参数和驱动芯片性能，设置在数十纳秒到几百纳秒的量级。现代专用的半桥/全桥驱动器芯片（如IR2110、EG2133等）内部往往集成了精准可调的死区生成电路，极大简化了设计。

四、超越基础：死区关联的深层优化

理解了死区的必要性，我们便能进一步思考其带来的连锁效应及优化策略：

1. 体二极管与开关损耗：在死区期间，虽然所有开关管关断，但负载电感中的电流不能突变，需要续流路径。此时，电流会自然流经对应MOSFET的体二极管（或称反并联二极管）。体二极管导通压降较大（通常约0.7-1V），会产生额外的导通损耗。因此，在高效能应用中，常会在MOSFET两端外置一个压降更低、恢复特性更优的肖特基二极管，以旁路体二极管，减少这部分损耗。死区的设置也间接影响了这部分损耗的大小。

2. 电磁兼容（EMC）设计：死区时间的加入，意味着开关动作并非瞬间切换，负载电压存在短暂的不确定状态（通过体二极管续流）。这种状态的跳变，尤其是当电流换向时，可能引发较高的电压尖峰和振铃，成为电磁干扰的源头。良好的PCB布局（减小功率回路面积）、在MOSFET的漏源极间增加RC吸收电路（Snubber） 以及优化驱动回路，是抑制由开关瞬态（含死区效应）引起的EMI问题的关键。

3. 热管理策略：死区期间体二极管的导通损耗、开关过程中的开关损耗（与死区设置有一定关联），最终都会转化为热量。尤其在高频工作时，这些损耗累积效应显著。有效的热管理不仅需要合理的散热器设计，更需要从源头优化：选择更低导通电阻（Rds(on)）、更低寄生电容（Coss）和更优体二极管特性的MOSFET；优化驱动电压和栅极电阻以平衡开关速度与振铃；并借助热仿真工具确保结温在安全范围内。

五、实践：一个简化全桥驱动方案

为了更直观地理解，我们可以看一个经典的实践方案：使用单片机（MCU）生成SPWM信号，通过专用隔离驱动芯片（如EG2133）驱动全桥MOSFET。

• MCU输出两路互补带死区的PWM信号（HIN、LIN对应一个桥臂）。

• EG2133接收后，将其转换为能直接驱动高端和低端MOSFET的两路悬浮电压，并内置了死区控制逻辑，硬件上杜绝了直通的可能。

• 在MOSFET的栅极串入一个小电阻（如10Ω），可以阻尼栅极振荡，优化开关波形。

• 在电源入口和MOSFET附近，布置充足的去耦电容，为高频开关电流提供就近通路，维持母线电压稳定。

结语

四管全桥逆变电路，从宏观的拓扑对称之美，到微观的驱动时序与纳秒级的死区设计，无不体现着电力电子技术中精密与鲁棒的平衡艺术。它提醒我们，一个成功的功率转换设计，绝不仅仅是拓扑的正确选择，更在于对这些看似细微却至关重要的“安全间隙”和“时序舞步”的深刻理解与精心把控。

下次当你面对一个高效运转的逆变器时，或许能感受到，在那平静的能量流动背后，是一场由精准时序与巧妙死区共同守护的、永不停歇的电子之舞。

对于死区时间的设定，你是更倾向于依赖芯片内置的固定值，还是通过MCU软件进行灵活的动态调节？在实际调试中，你又遇到过哪些由时序或死区引发的棘手问题？欢迎在评论区分享你的实战经验与见解。
