mos管控制无刷电机原理图

如果你拆开过一台无人机、一台高品质的电风扇或者一个高速精密工具，很可能见过这样一种结构：一个圆筒状的转子上绕着铜线，外围均匀分布着几块磁铁。它安静、平稳，没有传统有刷电机那种“滋滋”的噪音和电火花。这就是无刷直流电机，而让它聪明地转起来的核心，正是一套由MOS管构成的电子开关矩阵。今天，我们不谈大而全的框架，而是潜入电路图的深处，聚焦两个最关键的工程细节：换相的精确时序，以及驱动这些开关的“神经末梢”——栅极驱动电路的设计。

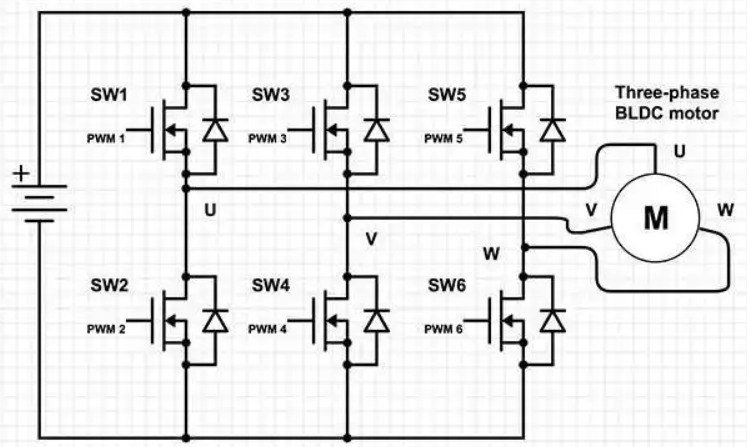

想象一下，你面前有一张典型的无刷电机控制原理图。电机三相线（U、V、W）像三根血管，分别连接到由两个mos管（一个上管，一个下管）组成的“桥臂”上。三个桥臂并排，构成了一个经典的三相全桥电路。这个拓扑结构清晰明了，但魔鬼藏在驱动逻辑里。要让转子持续旋转，我们必须按特定顺序，精准地“打开”和“关闭”这六个mos管，从而在电机内部产生一个旋转的磁场，牵引着永磁体转子跟随运动。这个顺序，就是换相时序。

对于最常见的三相无刷电机，一个完整的电气旋转周期需要六次换相。为什么是六步？因为三相全桥在每个时刻，通常只有两个相导通（例如上管A开、下管B开，其他全关），电流从一相流入，从另一相流出。每次切换导通的相，磁场就向前跳转60度电角度。这六步循环往复，构成了六步方波驱动（也叫梯形波驱动）的基础。时序的精确性至关重要。早了或晚了，都会导致转矩脉动、效率下降，甚至产生刺耳的噪音。在开环启动时，我们常依赖电机的反电动势或预设的霍尔传感器信号来定位转子初始位置，然后按既定的六步表格驱动。而进入闭环后，则需要通过算法（如FOC，场定向控制）实时计算，生成更精确的PWM调制信号来决定何时换相。

但即便你有一个完美的换相时序算法，如果无法让MOS管“听话”地高速开关，一切都是空谈。这就引出了第二个核心：栅极驱动电路。你可以把MOS管想象成一扇由栅极（G）控制的门。栅极电压（Vgs）必须超过一个阈值（Vth），这扇门（导电沟道）才会打开。驱动电路的任务，就是为这个栅极提供强大、干净、快速的“推”和“拉”的能力。

为什么不能直接用MCU的GPIO口驱动？主要原因在于速度和驱动能力。MCU引脚输出电流有限（通常几十毫安），而MOS管的栅极本质是一个电容（Ciss）。在高速PWM开关时（比如几十kHz），你需要瞬间给这个电容充电（开通）和放电（关断）。驱动电流不足会导致开关过程缓慢，MOS管长时间处于半导通状态，产生巨大的开关损耗和发热，严重时甚至烧毁。因此，专用的栅极驱动IC（如IR2101、IR2184等）或分立元件驱动电路必不可少。

一个设计优良的栅极驱动电路，会关注几个关键点。首先是驱动电压。通常需要高于MOS管阈值电压，对于大多数功率mosfet，12V-15V的驱动电压是常见选择，以确保充分饱和导通，降低导通电阻（Rds(on)）。其次是峰值驱动电流能力。这决定了开关速度。驱动IC的数据手册会明确给出拉电流和灌电流的能力，设计时需根据MOS管的栅极电荷（Qg）和期望的开关时间来计算所需的驱动电流。再者是隔离与电平移位。对于三相全桥的上管，它的源极电位是浮动的（随着开关状态在高压和地之间跳变）。驱动它需要能将控制信号“抬升”到浮动高电位的能力，这就是自举电路或隔离驱动芯片（如光耦、容耦）的用武之地。最后，也是常被忽视的一点：驱动回路的布局。栅极驱动走线必须尽可能短而粗，形成一个小环路，以减少寄生电感。寄生电感会和栅极电容形成振荡，可能引起误触发或EMI问题。通常会在栅极串联一个小电阻（几欧到几十欧）来阻尼振荡，但需权衡其对开关速度的影响。

理解了换相时序的逻辑和栅极驱动的物理要求，我们再回头看PWM调速。PWM（脉宽调制）本质是通过快速开关（比如20kHz）来调节施加在电机上的平均电压。在无刷电机控制中，PWM通常施加在换相时序确定的那个导通相的上管或下管上。通过改变一个PWM周期内高电平的占比（占空比），就等效改变了电机两端的平均电压，从而控制电流和转速。驱动电路必须能毫无压力地跟上这个PWM频率，实现清晰的方波边缘。

至于MOS管选型，它围绕着驱动电路和电机参数展开。电压等级需留有余量（通常为母线电压的1.5倍以上），以应对反电动势等尖峰。电流等级需基于电机最大持续电流和峰值电流。导通电阻（Rds(on)）直接影响导通损耗，越小越好，但通常与成本、封装尺寸正相关。栅极电荷（Qg）是关键参数，它直接影响驱动电路的负担和开关速度，Qg小的管子更容易被快速驱动，但可能价格更高。封装则关系到散热能力，需要根据功耗计算选择合适的散热方式。

所以，一张清晰的原理图背后，是时序逻辑、驱动物理与功率器件特性的精密耦合。换相时序是“舞蹈的编排”，栅极驱动电路是“舞者强健的神经与肌肉”，而MOS管则是“执行动作的关节”。任何一个环节的孱弱或失调，都会让整个系统失去应有的力量与优雅。当你在阅读或绘制下一张无刷电机驱动原理图时，不妨多花一分钟审视那些连接MCU与MOS管栅极之间的细小走线，以及标注在旁边的时序表格，那里蕴藏着让金属与磁场优雅共舞的全部秘密。每一次精准的开关，都是对物理定律的一次巧妙利用，也是工程智慧在微观时间尺度上的闪光。
