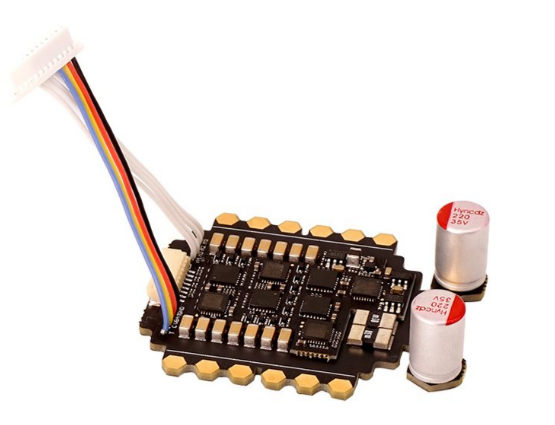

8个MOS管无刷电机电调

你有没有过这样的经历：拆开一款高端航模的动力电调，或是拆开工业级无刷电机的驱动板，发现里面的功率管不是常见的6个，而是整整8个MOS管？不少刚接触电调设计的爱好者甚至资深工程师，第一反应都是困惑——无刷电机三相驱动明明只需要3个半桥、6个开关管就能完成换向，多出来的2个mos管，难道是厂商“堆料博眼球”的营销噱头？

事实上，从专业竞速航模到重载工业伺服，从长续航植保无人机到高动态响应的协作机器人关节，8管架构的无刷电调正在越来越多对性能有极致要求的场景里替代传统6管方案。它不是简单的元件叠加，而是从导通损耗、电流冗余、动态响应到可靠性的系统性升级。今天我们就把8管电调的设计逻辑拆透，从最核心的mos管选型、栅极驱动设计，到最容易踩坑的PCB布局、散热方案优化，把所有落地细节一次性讲清楚。

很多人对8管电调的第一误解，是“把两个同规格MOS管简单并联，凑够8个就行”，但实际上，选型从一开始就决定了整套方案的性能上限。传统6管电调的选型逻辑，是围绕“额定电流下开关损耗与导通损耗的平衡”做取舍，而8管架构的核心优势，恰恰是可以通过双管并联的电流分摊特性，打破传统选型里的性能瓶颈。

具体来说，8管架构通常是三相桥臂中，其中两相采用单管设计，电流负载最大的一相或是全三相全部采用双管并联——目前主流高性能方案多为全桥臂双管并联，也就是每相上桥、下桥各用2颗同规格MOS管，总共12颗？不对，真正经过量产验证的高性价比8管方案，是将负载占比最高、发热最集中的两相下桥采用双管并联，其余桥臂保留单管，刚好凑齐8颗管芯，在成本和性能之间找到最优平衡点。

选型时第一要看的不是MOS管的标称连续电流，而是Rds(on)的温度特性。很多工程师选型时只看25℃下的导通电阻，却忽略了当MOS管结温升到100℃时，Rds(on)会比常温值高出30%-50%。双管并联的核心价值，就是让两颗管芯分摊相电流，单管流过的电流减半，导通损耗直接降到单管方案的1/4，这时候如果选了温度系数差的MOS管，高温下电阻飙升，双管并联的损耗优势会直接打对折。

其次要关注的是栅极电荷Qg与开关速度的匹配。8管方案里并联的两颗MOS管，Qg偏差必须控制在5%以内，否则开关过程中两颗管的开通关断速度不一致，会出现瞬态电流全部倒灌到速度更快的那颗管上，轻则导致单管过流发热，重则直接炸管。不少DIY玩家自己改装8管电调时，随便找两颗同型号的MOS管就焊上去，结果跑起来没多久就烧管，本质上就是忽略了同桥臂并联管的参数一致性要求。

另外，耐压值的预留也要比6管方案更保守。传统6管24V电调选30V耐压的MOS管基本够用，但8管方案因为并联管存在极轻微的开关不同步，关断瞬间的尖峰电压会比单管方案高10%-15%，因此24V系统建议选40V耐压等级的管芯，48V系统直接上60V耐压，不要为了省几毛钱成本降耐压等级，否则后续的尖峰吸收电路会做的非常笨重，反而得不偿失。

选对了MOS管只是第一步，栅极驱动设计才是让8管架构真正发挥性能的核心。很多人做8管电调时，直接沿用6管方案的驱动电路，一颗驱动IC带一个桥臂的两颗并联MOS管，结果一上大负载就出现米勒振荡、上下桥直通、管芯发热不均等问题，最后反而觉得8管方案还不如6管好⽤。

首先要解决的是驱动能力匹配问题。单管方案里，驱动IC的峰值电流只要能满足单管Qg的充放电速度就行，比如一颗Qg为50nC的MOS管，要做到100ns的开通速度，需要的峰值驱动电流是0.5A；但两颗同样的管芯并联，总Qg直接翻倍到100nC，这时候还用0.5A峰值电流的驱动IC，开关速度会直接慢一倍，开关损耗反而比单管方案还高，发热自然下不来。正确的做法是，给并联的两颗MOS管预留至少1.5-2倍的驱动电流冗余，比如两颗50nC的管并联，选1.5A以上峰值电流的驱动IC，并且在栅极串联的电阻上做精细化匹配——不要两颗管共用一颗栅极电阻，要给每颗MOS管的栅极单独串联阻值一致的电阻，阻值通常选5-10Ω，既能抑制栅极振荡，又能保证两颗管的开关同步性。

然后是米勒平台的钳位设计，这是8管方案里最容易忽略的细节。并联的MOS管在关断过程中，漏极电压快速上升，会通过米勒电容把电流倒灌回栅极，一旦栅极阻抗不够低，很容易出现栅极电压被抬升到阈值以上，导致桥臂“虚通”，也就是上下桥瞬间短路。传统6管方案里靠驱动IC内部的下拉能力基本能压住米勒效应，但8管方案里两颗管的米勒电容是并联的，倒灌电流翻倍，必须在每颗MOS管的栅极和源极之间反并一颗肖特基二极管，或是加专门的米勒钳位电路，在关断瞬间把栅极电压死死钳在0V以下，彻底杜绝直通风险。

还有一个容易踩坑的点是死区时间设置。不少人觉得双管并联开关速度慢，就要把死区时间调大，结果反而导致相电流断流、电机运转抖动、效率下降。实际上，只要做好栅极电阻匹配和米勒钳位，8管方案的开关一致性甚至比参数离散性大的单管方案更好，死区时间可以比同规格6管方案缩短20%-30%，既能避免直通，又能最大限度降低死区带来的转矩脉动，让电机在低速大扭矩场景下运行更平稳。

如果说选型和驱动决定了电调的性能上限，那PCB布局就是决定这套方案能不能稳定量产的底线，尤其是8管电调的电流密度比传统6管方案高40%以上，布局上的一丁点疏忽，都会直接变成使用中的发热、炸管、干扰问题。

第一个核心原则，是功率回路的面积必须压到最小。无刷电调的功率回路，是从直流输入电容正极，到上桥MOS管，到电机相输出端，到下桥MOS管，再回到电容负极的整个环路。这个环路的面积越大，寄生电感就越大，开关瞬间的尖峰电压就越高。8管方案里因为有并联管芯，功率回路更容易被拉长，正确的布局方式是，把同桥臂的两颗并联MOS管对称摆放，让两颗管的漏极、源极连接铜皮长度完全一致，直流输入的大电容要直接贴在MOS管的电源引脚旁边，电容的接地端和下桥MOS管的源极用最宽的铜皮直连，不要打过孔绕路。有条件的话，功率回路要采用双层铺铜夹着走的结构，用上下层铜皮的互感抵消寄生电感，能把尖峰电压压低30%以上。

第二个要点，是驱动回路和功率回路彻底分开。栅极驱动的走线，必须和功率大电流走线保持至少2mm以上的距离，绝对不能平行走线，更不能把驱动走线放在功率铜皮的下方。驱动IC要尽量靠近对应桥臂的MOS管栅极，栅极走线长度不要超过10mm，而且要走粗线，最好走差分结构，也就是栅极走线和对应的源极返回走线平行等长，让驱动回路的面积也压到最小，避免开关噪声耦合进驱动信号里，导致误导通。

第三个细节，是电流采样的布局要做对称设计。8管电调的相电流通常是在下桥源极串联采样电阻采集，如果是双管并联的下桥，不要两颗管共用一颗采样电阻，最好是每颗MOS管的源极都接一颗同阻值的采样电阻，然后在电阻的另一端汇总接地，这样既能保证两颗管的电流分配均匀，又能避免铜皮压降导致的采样误差。采样信号的走线要从电阻两端单独引回控制芯片，不要从大电流铜皮上直接取信号，否则采样到的信号里全是开关噪声，电机FOC控制的时候很容易出现电流抖动、失步。

最后必须单独拎出来说的，是8管电调的散热设计——很多人觉得双管并联后每颗管的损耗更低，散热随便做做就行，结果实际跑起来管温比6管方案还高，本质上就是散热设计没跟上架构的特性。

首先要纠正一个认知：8管方案的总损耗确实比同电流等级的6管方案低，但它的发热更集中，因为两颗并联的MOS管通常会挨得很近，单位面积的热密度反而更高。如果直接沿用6管方案的散热片尺寸，热量会在两颗管中间堆积，散不出去，结温反而会比单管方案高。正确的做法是，MOS管的散热焊盘要直接露铜上锡，用多排过孔把散热铜皮连接到PCB背面的大面积散热层，过孔数量不要少于每颗管9个，过孔直径选0.3mm，既保证导热能力，又不会在焊接的时候漏锡。

其次是散热片的安装要做等压处理。双管并联时，如果散热片压片的压力不均匀，会导致其中一颗MOS管和散热片之间的热阻远大于另一颗，那颗管的热量散不出去，温度会比另一颗高20℃以上，时间长了就会提前老化失效。安装时要在每颗MOS管和散热片之间垫同等厚度的导热硅胶片，导热系数不要低于6W/(m·K)，压片的螺丝要对角均匀拧紧，保证两颗管承受的压力一致，有条件的话可以用弹簧垫片，避免温度变化导致螺丝松动，热阻升高。

另外，不要忽略PCB本身的散热能力。8管电调的功率铜皮尽量不要盖阻焊漆，裸露的铜皮可以直接和空气对流散热，在大电流场景下，裸露铜皮能带走15%-20%的总热量。如果是密封外壳内的工业级应用，还可以在MOS管周围的PCB上开窗镀锡，增加热容量，让瞬态大负载下的温度上升速度慢一半，有效应对短时间过载的场景。

其实仔细拆解下来你会发现，8管无刷电调从来不是什么“黑科技”，也不是厂商营销的噱头，它是针对高电流、高动态、高可靠性场景的一种精准设计——用多2颗MOS管的成本，换来了更低的导通损耗、更高的电流冗余、更好的温升表现，以及更长的使用寿命。

很多刚接触电调设计的人总喜欢纠结“6管好还是8管好”，其实根本没有绝对的答案：如果是做低成本的小功率消费类电调，6管方案足够成熟稳定；但如果要做大载重无人机、高性能航模、工业伺服这类对效率和可靠性有极致要求的产品，8管架构的优势是传统6管方案无论怎么优化参数都追不上的。

说到底，电调设计从来不是比谁用的元件贵，而是比谁能把每一个元件的潜力发挥到极致。选型时的参数匹配、驱动电路的细节打磨、PCB布局的分毫计较、散热方案的反复优化，所有这些不起眼的细节凑在一起，最终才成就了一块能扛住大负载、跑的稳、寿命长的好电调。

你在做无刷电调设计的时候，有没有遇到过MOS管发热不均、开关炸管、大负载失步的问题？你还想了解哪些电调设计的细节？欢迎在评论区留言讨论。
