4个mos管实现电机正反转

很多人第一次做电机正反转，兴冲冲把电机一接、信号一拉，高低电平一换——转了两下，MOS管发热、板子冒味、供电掉压，甚至还会出现“明明停转却在抖”“方向切换那一下像被人拽住”的诡异现象。

问题往往不在“会不会接”，而在于：你有没有把它当成一套真正的功率电路来设计。

用4个mos管实现电机正反转，本质上就是一个H桥。它很经典，也很容易“看起来简单、做起来翻车”。这篇就从实战视角把它讲透：电路怎么搭、信号怎么控、安全怎么做、电流和热怎么管，最后再给你几个典型应用场景的选择建议。

先把话说清：4个mos管，为什么能让电机正反转？

直流电机的方向由电枢电流方向决定。你只要能让电机两端的电压极性对调，它就会反转。

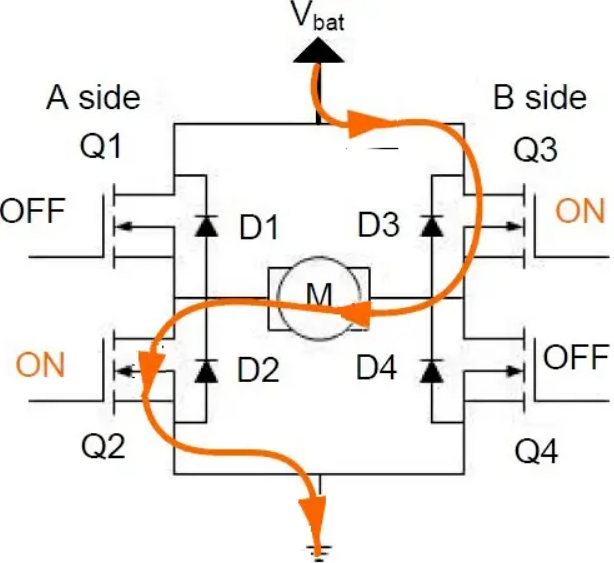

H桥的做法是：用四个开关把电机夹在中间，通过“对角线导通”来决定电流从哪边进、从哪边出。

• 正转：左上 + 右下导通，电流从左到右流过电机

• 反转：右上 + 左下导通，电流从右到左流过电机

• 刹车（动态制动）：上下同侧或下桥臂同时导通（取决于策略），让电机两端被短接，反电动势产生制动力

• 滑行（自由停车）：四管全关，让电机靠惯性慢慢停

听起来很直，但真正的坑全在“上桥臂怎么驱”“切换那一瞬间会不会直通”“电流尖峰怎么压”“热怎么散”。

电路设计的第一道坎：选N管还是P管？高边怎么驱？

做H桥你会遇到两个选择：

1）高边用P沟道MOS，低边用N沟道MOS

优点：驱动简单，高边用低电平就能开。

缺点：P管导通电阻通常更大，同电流下更热；电压越高越不划算。

2）四个都用N沟道MOS（常见于效率要求高的方案）

优点：N管性能好、Rds(on)低、发热更小。

难点：高边需要“栅极电压高于源极”才能完全导通。源极在电机端，会随桥臂抬升，你需要专用高边驱动或自举方案，否则高边半开，电机会“软趴趴”，MOS会发烫。

如果你是第一次做、供电不高、负载不大：P+N混搭能快速跑通。

如果你要做PWM调速、强调效率、要扛较大电流：建议用全N管 + 专用H桥驱动芯片/半桥驱动器，别硬靠GPIO“硬推”。

这里要记住一句话：

H桥不是四个MOS管的拼图，而是一套“功率级 + 驱动级 + 保护级”的组合。

最危险的问题：直通（shoot-through）——烧管往往就发生在一瞬间

所谓直通，就是同一侧的上管和下管同时导通，电源到地被MOS管直接短路。它不需要持续一秒，可能几十纳秒就够把管子打热、把供电拉垮，甚至瞬间击穿。

直通最常见的来源有三个：

• 你在切换方向时没有留死区（dead time）

• MOS管关断慢、另一只开通快，过渡期间重叠导通

• 栅极驱动不干净：上升沿太快、振铃、误触发

实战建议很明确：

1）方向切换不要直接“正转→反转”

正确顺序：先停（全关或滑行/刹车）→等待一定时间→再导通反向对角。

这个等待时间不是拍脑袋：至少要覆盖MOS管的关断时间 + 负载电流衰减时间。电机是电感负载，电流不会因为你关MOS就立刻消失。

2）PWM尽量放在同一桥臂（通常放低边更容易）

比如正转时固定左上常开，右下PWM；反转时固定右上常开，左下PWM。

这样逻辑更清晰，也更容易保证不产生同臂直通。

3）务必加死区

如果你用MCU自己打波形，死区是基本功。哪怕是很短的微秒级，也比没有强。用专用驱动器通常自带死区或更好的交叉导通抑制。

电机是“噪声源 + 电感源”，保护不做，调试会很痛苦

电机线圈是电感，电流变化会产生反向电压；电机还有刷火、EMI、反电动势。你会看到：方向切换那一下电压尖峰、MCU重启、通信异常、ADC乱跳。

几条优先级很高的保护与抗扰建议：

• 续流路径要明确

H桥里续流不是“随便加个二极管”就完事。MOS本身带体二极管，会提供一条续流通道，但其恢复特性未必理想。电流大、PWM高时，考虑用快恢复/肖特基做并联续流或优化桥臂布局。

• 供电端加足够的低ESR电容，就近放

别把大电解放在远处当心理安慰。电机电流脉动会把供电线当电感用，尖峰就会在板子上“砸”出来。

常见组合：输入端大电解 + 贴近MOS的陶瓷电容（多颗并联更稳）。

• 逻辑电源与功率电源分区、单点接地

你不做地线规划，MCU就替你“随机复位”。功率回流路径要短、粗、明确，避免让大电流穿过信号地。

• 过流/短路保护要有底线

最简单的办法：串分流电阻采样电流，MCU判断；更靠谱：硬件比较器/驱动器自带的过流关断。

因为真正的短路不会给你“在代码里慢慢反应”的机会。

电流与热管理：MOS管不是“能导通就行”，关键在损耗怎么算

很多人选MOS只看耐压和“标称电流”，忽略Rds(on)和热。H桥最主要的损耗通常来自导通损耗：

导通损耗大致与 I² × Rds(on) 成正比。

电机启动（堵转）电流往往是额定电流的数倍，这一瞬间最考验MOS与铜箔散热。

你至少要做三件事：

1）按堵转电流设计，而不是按空载电流设计

电机空载转起来很轻松，负载一加、启动一顿，电流立刻上去。你如果按“跑起来的电流”选管，烧给你看只是迟早。

2）热路径要设计：铜皮、过孔、散热片，别靠运气

同样的MOS，贴在小岛上和铺大铜皮上，温升完全不是一个世界。

尤其是低压大电流场景（如12V、24V电机），导通损耗是主角，散热不做好就会“越热越大Rds(on)→越大损耗→更热”的恶性循环。

3）PWM频率别拍脑袋

频率越高，开关损耗越明显，对驱动能力要求越高；频率越低，电流纹波和噪音可能更明显。

如果你发现MOS不算大电流却发热明显，很可能不是导通损耗，而是开关损耗和栅极驱动不足导致的“半导通区”停留太久。

逻辑控制信号：你控制的是“能量开关”，不是LED灯

做H桥控制，建议把逻辑层抽象成几种状态，而不是直接操控四个GPIO：

• Forward（正转）

• Reverse（反转）

• Brake（刹车）

• Coast（滑行）

• Fault（故障关断）

并且明确每个状态下四个MOS的目标动作，尤其是“切换过程”：

• 任意状态切换到另一状态：先进入Coast（全关）→延时（死区+电流衰减）→进入目标状态

• 任何检测到过流/欠压/过温：直接进入Fault（全关），必要时锁存，等待人工或时间恢复

如果你用的是带驱动的H桥芯片，很多“危险动作”会被芯片替你挡掉；如果你是离散MOS自己搭，软件逻辑要更谨慎，别把保护当装饰。

应用场景对比：什么时候“4个MOS管自己搭”值得做？

你可能会问：都2026年了，现成驱动模块那么多，为什么还要折腾？

答案是：场景决定方案。

适合自己搭离散MOS H桥的场景：

• 你要更高效率、更低压降、更大电流，模块的MOS不够用

• 你要更灵活的保护策略、采样策略、PWM策略（比如特定电流波形、低噪声控制）

• 你要做产品级BOM优化、成本与性能自己平衡

• 你需要更好的热设计与板级集成（空间、散热、EMI）

更适合直接用驱动芯片/模块的场景：

• 快速验证、项目周期紧

• 电流不大、对效率不极致

• 团队经验不足或没有足够的硬件调试资源

• 你希望“少踩坑”，把精力放在控制算法或系统功能上

现实一点讲：离散H桥的价值不在“省几个元”，而在“把性能边界握在自己手里”。

最后把关键点收束：让电机正反转不难，让它“稳定、可靠、不烫、不炸”才是门槛

如果你只记住这几句话，就能避开大多数翻车现场：

• H桥最怕直通，方向切换要停一下，加死区

• 高边驱动别硬怼，想高效率就用全N管+靠谱驱动

• 电机电流要按堵转算，热要按最坏工况做

• 续流、去耦、回流路径和地线规划决定你调试时的心情

• 逻辑层做成状态机，故障要能一脚刹住

你做过电机正反转时最头疼的一次翻车是什么？是MOS发热、MCU复位，还是切换瞬间打火花？
