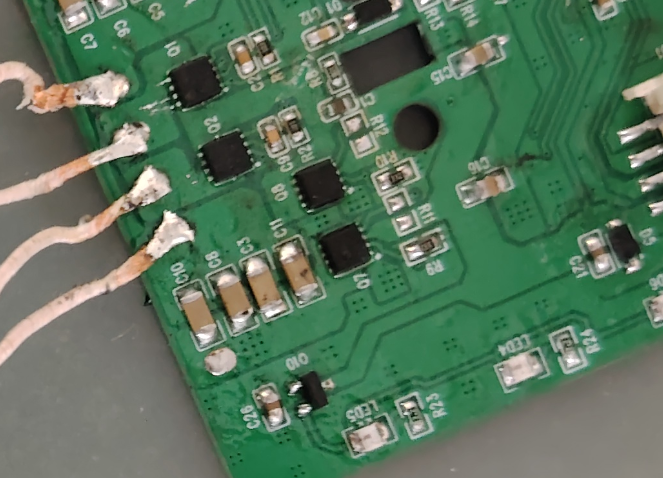

6个mos管的保护板电流是多少

首先得明白一个最基础的逻辑：6个mos管的保护板，电流上限从来不是单管参数乘6这么简单。现在市面上常见的同口保护板，放电回路里的MOS管都是并联结构，理论上多管并联可以分流降低总损耗，但实际应用中，两个核心瓶颈直接决定了最终的电流天花板——一个是MOS管的导通内阻一致性，另一个就是回路里的采样电阻阻值，这两个参数的影响甚至比单管的额定电流还要大。

我们先从MOS管本身的参数算起。现在动力保护板常用的N沟道MOS管，常见型号比如IRLR7843，标称25摄氏度下导通内阻是1.7毫欧，单管持续电流在封装散热足够的情况下可以到30A。但要注意两个关键前提：第一，这个内阻是25度常温下的参数，一旦MOS管发热，内阻会随着温度上升线性提高，100度时内阻会比常温高30%到50%；第二，6个MOS管并联，不可能做到每个管子的内阻完全一致，普通工业级MOS的内阻公差在±20%左右，内阻小的管子会分到更多电流，先发热，又会进一步拉高自身内阻，反而导致电流重新分配，要是一致性差，甚至可能出现单个管子过流烧毁的情况。

所以计算的时候，不能直接拿理论值来算，得留够余量。我们按最常用的计算方法来：先取单管常温内阻的最大值，再乘以1.4的温度系数（对应100摄氏度工作温度），然后考虑并联一致性，打个8折的有效并联系数。比如用的是单管2毫欧内阻的MOS，6个并联的话，总导通内阻就是（2毫欧×1.4）÷（6×0.8）≈0.58毫欧。这个时候MOS管的导通损耗就是电流平方乘以内阻，比如电流是50A的话，损耗就是50²×0.00058=1.45W，这部分热量只要保护板的铜箔散热足够，就能稳定工作。但如果电流到80A，损耗就变成80²×0.00058≈3.7W，没有额外散热的话，MOS温度很容易超过125度的额定工作温度，进入过热失效的风险区。

这还没算第二个核心瓶颈：采样电阻。几乎所有的锂电池保护板都会在放电回路里串联毫欧级的采样电阻，用来检测过流、短路状态，这部分的压降和发热是固定的，和MOS数量无关。常见的采样电阻阻值有1毫欧、2毫欧、0.5毫欧几种，保护板的过流保护阈值就是采样电阻上的压降达到控制IC的设定值，比如常用的DW01系列IC，过流检测阈值是150mV，那如果用的是1毫欧的采样电阻，理论过流阈值就是0.15V÷0.001Ω=150A，但这是瞬间触发保护的电流，不是持续工作电流。

持续工作下，采样电阻的发热才是更关键的限制。普通1206封装的1毫欧采样电阻，额定功率是1W，那持续电流下的功耗不能超过0.75W（降额75%使用），算下来最大持续电流就是√(0.75W÷0.001Ω)≈27A，就算用两个1毫欧电阻并联，总阻值0.5毫欧，额定功率2W，最大持续电流也才√(1.5W÷0.0005Ω)≈55A。很多人买的6管保护板标称能过80A，结果用在60A的场景里没多久就烧了采样电阻，问题就出在这里——厂商只标了MOS的理论电流，没说采样电阻的实际功率限制。

还有个容易被忽略的点：保护板的走线内阻和接线端子的接触电阻。普通2盎司铜厚、10mm宽的走线，每10cm的内阻大概是2毫欧，要是走线设计得窄，或者过孔数量不够，额外增加的内阻会进一步拉高整体损耗。我之前测过某款廉价6管保护板，MOS总内阻才0.6毫欧，结果走线和端子加起来的内阻有1.2毫欧，满负载下这部分的发热比MOS管还高，实际电流上限直接砍了三分之一。

把这些参数都凑齐，我们就能算出来一款6管保护板的实际持续电流上限了。举个实际例子：用的是6颗IRLR7843 MOS（单管常温内阻1.7毫欧），采样电阻是两颗并联的1206封装1毫欧电阻（总阻值0.5毫欧，额定功率2W），走线内阻0.3毫欧，工作环境温度25摄氏度。先算MOS允许的最大电流：单管100度下内阻2.38毫欧，6管并联有效内阻0.5毫欧，MOS允许的最大功耗按每颗1W算，总功耗6W，对应电流是√(6W÷0.0005Ω)≈110A；再算采样电阻允许的最大电流：降额75%后允许功耗1.5W，对应电流是√(1.5W÷0.0005Ω)≈55A；最后算整体发热允许的电流：总内阻0.5+0.5+0.3=1.3毫欧，整体温升控制在40度以内的话，允许总功耗大概5W，对应电流√(5W÷0.0013Ω)≈62A。三个数值取最小的，最终这款保护板的持续电流上限就是55A，和之前很多人以为的120A差了一倍还多。

要是环境温度更高，比如在夏天密闭的电池盒里，环境温度到40度，那MOS的初始温度更高，内阻更大，允许的电流还要再降15%左右，实际持续电流大概47A。如果是低温环境下使用，电流上限可以适当提高，但也不能超过采样电阻的限制，毕竟采样电阻的温度系数比MOS小很多，发热是硬限制。

不同应用场景下，选6管保护板的电流阈值也不一样。如果是用在电动自行车上，频繁起步爬坡，电流波动大，最好按计算值的70%来选，比如算出来上限55A，那实际持续工作电流不要超过38A；要是用在储能电源上，电流稳定，散热条件好，可以用到计算值的85%，也就是47A左右；如果是DIY的点焊机之类的瞬间大电流设备，那可以放宽到过流阈值的90%，只要持续时间不超过10秒就没问题。

最后说下成本考量，很多人觉得6管保护板比4管的贵不了多少，电流肯定大很多，其实不一定。要是6管保护板用的是廉价MOS，内阻一致性差，配的采样电阻又小，实际电流上限可能还不如用好料的4管板。选的时候别光看MOS数量，问清楚三个参数就行：单管内阻、采样电阻阻值和功率、过流保护阈值，自己按上面的方法算一遍，比看商家的虚标参数靠谱得多。

如果你手上也有不知道参数的保护板，不妨找个可调电源和负载测一下：给保护板通不同的电流，测MOS和采样电阻的温升，稳定工作1小时温度不超过80度的电流，就是它的实际安全电流上限。玩锂电安全第一，多算一步多测一下，总比用到半路烧板甚至起火要稳妥得多。
