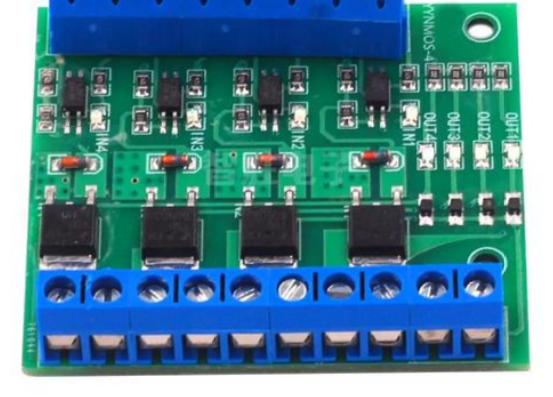

4个mos管组成的电路

你有没有好奇过，无人机的螺旋桨怎么实现正反转速精准调节？电动车的轮毂电机为何能顺滑切换前进倒退？这些我们早已习以为常的动态控制背后，藏着一个电力电子领域最经典也最实用的电路拓扑——由四个mosfet组成的H桥。它看似只是四个开关的简单组合，却能通过精准的时序控制实现直流电能的双向变换，如今已经成为工控、消费电子、新能源领域不可或缺的基础单元。

要读懂H桥的工作逻辑，其实并不复杂。我们可以把四个mosFET想象成四个可控开关，分别标记为Q1、Q2（上桥臂）和Q3、Q4（下桥臂），负载接在两个桥臂的中点之间，整个电路结构看起来就像字母"H"，这也是它名字的由来。当我们导通Q1和Q4时，电流从电源正极出发，经过Q1流过负载，再通过Q4回到电源负极，负载获得正向电压；反之如果断开Q1、Q4，导通Q2和Q3，电流方向就会完全反转，负载获得反向电压。正是通过这两种导通状态的切换，我们不需要改变电源极性，就能轻松控制负载的电流方向，这也是H桥最核心的价值所在。

不过现实中的MOSFET并不是理想开关，它的开关特性直接决定了H桥能不能稳定工作。我们常说的MOSFET开关过程，本质上是栅极电容充放电的过程：当给栅极施加高于阈值的电压时，栅源电容首先充电，直到沟道形成，漏源电流开始上升，这个阶段我们称之为开通延迟；随后漏源电压下降，器件完全进入导通状态。关断过程则刚好相反，栅极电容放电，沟道逐渐消失，漏源电流下降，直到器件完全关断。整个开关过程的时间通常在纳秒到微秒级别，看似转瞬即逝，却暗藏着H桥最致命的风险——直通短路。

什么是直通短路？简单来说就是同一桥臂的上下两个MOSFET同时导通。比如Q1还没完全关断的时候，Q3就已经打开，相当于电源的正负极直接通过这两个器件短接，瞬间产生的大电流会在几微秒内烧毁MOSFET，整个电路直接报废。很多新手做H桥实验时一上电就烧管子，十有八九都是踩了这个坑。而避免直通最有效的方法，就是在开关切换的过程中加入死区时间。

所谓死区时间，就是在上下管切换时，先关断当前导通的管子，等待一段足够的时间，确保它完全关断后，再开通另一个管子，这段"开关都断开"的缓冲时间就是死区。死区时间的设计是个典型的权衡问题：时间太短，不足以覆盖器件的关断延迟，还是会有直通风险；时间太长，又会导致负载电流出现断续，输出波形畸变，严重时还会增加额外的开关损耗，降低电路整体效率。

那设计死区时间时，我们到底要考虑哪些因素？首先最核心的参数就是MOSFET本身的开关特性，你必须从器件手册里找到关断延迟时间和下降时间，这两个参数之和是死区时间的最低下限。其次还要考虑栅极驱动电路的延迟，如果驱动芯片或者驱动电阻的延迟较大，死区时间也要相应增加。除此之外，不同的应用场景对死区的要求也不一样：如果是驱动感性负载，比如电机、电感，电流不能突变，死区时间可以适当放宽；如果是对输出波形精度要求很高的场合，比如音频功放、高精度电源，就要在避免直通的前提下尽量缩短死区，减少波形失真。

很多人容易忽略的一点是，死区时间的设置还要考虑温度的影响。MOSFET的开关速度会随着温度升高而变慢，高温下关断延迟可能会比常温下增加30%甚至更多，如果你只在常温下测试刚好够用，放到高温环境里很可能就会出现直通。所以设计时一定要留够余量，通常建议死区时间至少是器件最大关断时间的1.5倍，有条件的话最好在高低温环境下都做实际测试，确保全温域范围内都不会出现问题。

当然，现在很多专门的H桥驱动芯片已经内置了死区生成功能，不需要我们再用软件或者额外电路去控制，但这并不意味着我们不需要理解死区的原理。只有搞清楚背后的逻辑，你才能在出现问题时快速定位：比如输出波形有畸变，你要判断是不是死区太长导致的；比如管子莫名其妙烧毁，你要先检查死区设置是不是足够。甚至现在很多高性能应用里，还会采用自适应死区控制，根据负载电流、温度实时调整死区时间，在安全和效率之间达到最优平衡。

从四个MOSFET的简单组合，到开关特性的精细控制，再到死区时间的权衡设计，H桥电路的魅力就在于：它用最简洁的拓扑实现了最灵活的能量控制，每一个参数的调整都对应着实际应用的需求。我们今天拆解的不仅是一个电路的工作原理，更是电力电子领域"细节决定可靠性"的典型逻辑——那些看似微不足道的纳秒级延迟，恰恰是区分能用和好用、可靠和易坏的关键。如果你也正在做相关的设计，不妨从这几个核心点出发再检查一遍你的电路，说不定就能避开很多潜在的坑。欢迎在评论区分享你调试H桥时遇到过的问题，我们一起讨论解决方案。
