6个mos管驱动无刷电机原理

你有没有想过，无人机流畅的飞行、电动汽车平稳的加速，甚至你桌上那个安静的风扇，它们的心脏——无刷电机，是如何被精准指挥，做出每一个动作的？这背后，绝不仅仅是一堆线圈和磁铁，更有一场精密的“电信号交响乐”。而这场交响乐的总指挥，是电机控制器；它的“手臂”，就是由六个MOS管组成的全桥驱动电路。今天，我们不谈枯燥的理论，而是换个视角，从“控制与执行的协同”出发，看看这六位“开关”如何在指挥棒的舞动下，默契配合，驱动电机完成从静止到高速的每一次华丽换相。

一：驱动桥臂——电能转换的精准执行者

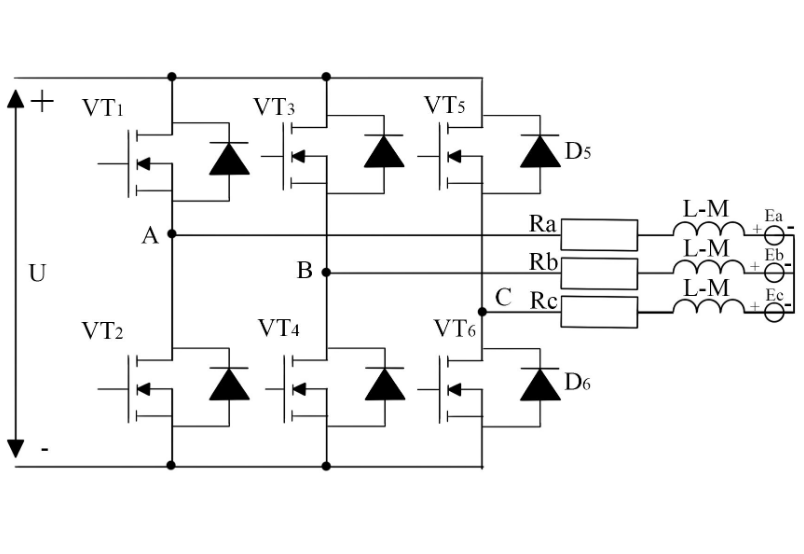

想象一下，你要指挥水流精准地流向三个不同的水车，让它们按顺序转动。你需要六个阀门（三组，每组两个）来控制水流的方向和大小。这六个mos管组成的全桥驱动电路，就是这六个阀门。它们连接成三个“桥臂”，每个桥臂负责驱动电机三相绕组（U、V、W）中的一相。

每一个桥臂都由一上一下两个mos管组成，如同一个精密的跷跷板。控制器下达的PWM（脉宽调制）信号，就是决定跷跷板状态的指令。当上管导通、下管关断时，该相绕组连接到电源正极（高电平）；当下管导通、上管关断时，则连接到电源负极（低电平）。而两者都关断时，绕组处于悬空状态。正是通过对这六个开关状态数以万次每秒的组合切换，我们才能精确控制施加在每相绕组上的电压大小和方向，从而产生旋转磁场，牵引永磁转子转动。

这里，一个至关重要的细节是“死区时间”的设置。由于MOS管从导通到完全关断存在微小的延迟，如果控制器发出的指令让同一个桥臂的上下管同时导通哪怕一瞬间，就会形成从电源正极直接到负极的短路，产生巨大的“直通”电流，瞬间烧毁MOS管。因此，控制器必须在发出关闭一个管的指令后，刻意插入一段短暂的“死区时间”，确保它完全关断后，再开启另一个管。这就像给跷跷板的切换留出了一小段安全的“空档期”，是驱动电路可靠运行的生命线。

二：PWM调制——控制扭矩与速度的隐形画笔

如果说六个MOS管决定了电流的路径，那么PWM信号则决定了这条路径上“能量流”的粗细与节奏。它就像一位画师手中的画笔，通过调整“笔触”的密度（占空比），来细腻地描绘出电机所需的扭矩和转速曲线。

常见的PWM控制策略，如六步方波控制，在一个电周期内，每个MOS管按照特定的换相逻辑导通120°或180°电角度。但在此期间，控制器并非让管子持续导通，而是以高达十几甚至几十KHz的频率，快速开关其上管或下管。通过调节每个开关周期内导通时间（高电平）的比例（即占空比），就等效地调节了施加在绕组上的平均电压。占空比越大，平均电压越高，绕组电流增长越快，产生的电磁扭矩就越大，电机加速或带载能力就越强；反之，则用于维持低速或轻柔运转。

为了实现更平滑、高效的控制，高级的驱动方案会引入电流环控制。控制器实时采样电机相电流，与目标电流值进行比较，其差值通过PI（比例-积分）等调节器运算，直接动态调整PWM的占空比。这就形成了一个闭环：目标扭矩/速度 -> 目标电流 -> PWM占空比 -> 实际电流 -> 反馈修正。电流环能快速抑制负载突变引起的电流波动，使电机响应更迅捷、运行更平稳，尤其在需要精密扭矩控制的场合不可或缺。

三：换相逻辑与反电动势——捕捉转子位置的无声对话

电机要转起来，磁场必须跑在转子前面，牵引它。这就要求控制器必须“知道”转子此刻的具体位置，才能决定接下来该给哪两相通电。在无感无刷电机中（没有位置传感器），这个关键信息来源于一个聪明的“倾听”——检测反电动势。

当电机旋转时，转动的永磁磁场会在未被通电的相绕组中感应出一个电压，即反电动势。其过零点与转子位置存在固定的对应关系。控制器通过检测这个过零点，就能推断出转子的位置，从而触发下一次换相。这就好比在黑暗中，通过聆听回声来判断障碍物的位置。这种基于反电动势的换相控制，构成了大多数低成本无感无刷电机驱动的基础逻辑。

而驱动电路的拓扑选择，特别是MOS管的选型与布局，直接影响着这种“倾听”的质量和效率。例如，在采用特定PWM调制方式时，非导通相的绕组会通过MOS管内部的体二极管形成续流回路，其上的电压波形会受到开关噪声干扰，给反电动势检测带来挑战。因此，驱动电路的设计，包括滤波参数、采样点的选择，都需要与换相逻辑算法紧密配合，确保位置信号的清晰与可靠。

四：损耗与热管理——隐藏在效率背后的博弈

每一次开关，都不是完美的。MOS管在导通时有导通电阻，会产生导通损耗（与电流平方成正比）；在开关瞬间，其电压和电流存在交叠区域，会产生开关损耗（与开关频率、电压、电流成正比）。这六只MOS管在工作时产生的总损耗，最终都转化为热量。

桥臂开关损耗是驱动电路热设计的主要考量。开关频率越高，控制精度可能越好，但开关损耗也线性增加。因此，在满足控制性能的前提下，优化开关频率，选择导通电阻和开关特性更优的MOS管，是提升系统效率的关键。同时，PCB的布局也至关重要。大电流回路应尽可能短而宽，以减少寄生电感；寄生电感在开关瞬间会产生尖峰电压，不仅增加损耗和EMI干扰，还可能威胁MOS管的安全。良好的散热设计，如使用足够面积的铜箔、添加散热片或强制风冷，确保MOS管结温在安全范围内，是驱动电路长期稳定工作的保障。

五：从原理到系统——驱动与控制的一体化协同

当我们把视角拉高，会发现六管全桥驱动并非孤立存在。它作为功率执行单元，其表现深度依赖于控制器的“智慧”。无论是简单的六步换相，还是复杂的矢量控制（FOC），最终都需要转化为对六个PWM引脚的精确时序控制信号。

控制器算法需要综合处理换相逻辑、PWM调制策略、死区时间插入、电流采样、故障保护（如过流、过温、短路）等多种任务。一款优秀的驱动设计，必然是硬件（驱动桥、采样电路、保护电路）与软件（控制算法、参数整定）的深度融合。例如，死区时间需要根据所用MOS管的实测开关特性来微调；电流环的PI参数需要与电机电气参数和负载特性匹配；针对不同应用场景（如高速风扇、电动工具、伺服驱动），功率级拓扑虽然都是全桥，但MOS管的选型、驱动电流能力、电压等级会有巨大差异。

因此，理解六管全桥驱动，不仅是看懂一张电路图，更是理解一整套将数字控制指令转化为物理旋转动作的能量流与信息流闭环。它体现了电力电子、电机学、控制理论三者的精妙结合。

六个MOS管，看似简单的开关组合，却在微观的开关时序与宏观的电机运动之间，架起了一座精确而高效的桥梁。从确保安全的死区时间，到绘制扭矩曲线的PWM画笔，再到捕捉位置的无声对话，最后到关乎可靠性的损耗博弈，每一个环节都凝聚着设计的智慧。驱动技术仍在不断演进，更先进的宽禁带半导体器件、更智能的数字控制器、更高效的算法层出不穷，但核心的协作逻辑——精准、同步、可靠——始终未变。理解了这套“大脑”与“手臂”的协同艺术，你或许就能以更深的洞察，去看待身边每一个旋转的奇迹。下一次当你听到电机柔和的嗡鸣，或许能听出那背后一场精密的电子之舞。欢迎在评论区分享你在电机驱动设计中遇到的那些挑战与心得。
