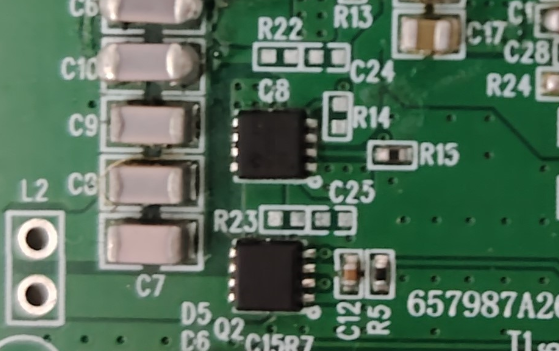

mos管并联后发热不一致的原因

你有没有遇到过这样的问题？为了提高功率，把几个MOS管并联起来，理论上应该均摊电流、稳定运行，但上电没多久，就发现其中一两个管子烫得厉害，其他却相对温和。这背后的原因，远不止“器件不匹配”那么简单，它是一个复杂系统性问题，牵涉到从静态到动态、从内部到外部的一系列微妙失衡。

今天，我们就从 静态不均、参数离散、动态协同和隐形干扰 四个视角，一层层剥开mos管并联发热不均的真相。理解这些，不仅是做实验、搞维修的基础，更是设计高可靠性电源与驱动电路的关键。

一：静态之殇——天生的“不平等条约”

理想中，并联的mos管应该像孪生兄弟，一同开启，一同承载。但现实是，即便是同一批次、同一型号的管子，从出厂那一刻起就存在微小的个体差异。这其中的两个核心静态参数，是导致不均的“先天基因”。

首先是阈值电压（Vth）。 你可以把它理解成MOS管的“启动开关压力值”。哪怕数据手册上标注的Vth是2V，在生产过程中，由于硅片晶圆上的工艺细微波动，有的管子实际在1.95V就导通了，有的则可能需要2.05V。当驱动电路送来同一个栅极电压时，那个Vth偏低的管子会“抢先一步”开始导通，在开通初期，它就会分担更多的电流，瞬时功率自然偏高，从而产生更多热量。这就像赛跑时，发令枪还没完全响，反应快的人已经冲出去了。

其次是导通电阻（Rds(on)）。 这是MOS管完全开启后的“身体阻抗”。同样存在工艺分散性，有的阻抗小，有的稍大。一旦所有管子都进入充分导通状态，在相同栅极驱动下，Rds(on)小的管子由于“身体更通畅”，会自然“抢走”更多电流。欧姆定律（P = I² * R）告诉我们，发热量与电流平方成正比，因此那个“抢到”更多电流的管子，即便自身电阻小，也可能因为过大的电流而温度飙升，而电阻大的管子反而可能因电流小而不热。这形成了一个看似矛盾的现象：反而是导通性能“最好”的那个，可能最先过热。

二：动态协同的“时差”——驱动信号为何不同步？

如果你认为只要静态参数匹配就能高枕无忧，那可能只看到了第一层。在高速开关的功率应用中，动态过程的“不同步”往往是更致命的“热杀手”。

这就涉及到 栅极驱动延迟的不匹配。驱动电路的输出阻抗、PCB板上连接到每个MOS管栅极的走线长度和寄生电感/电阻，不可能做到绝对一致。这些微小的路径差异，会导致驱动信号到达各MOS管栅极的时间有纳秒级别的“时差”。在开关频率动辄几十甚至几百kHz的应用中，这微小的时差影响巨大。

试想一下，当驱动信号来临时，一个管子因驱动路径阻抗小而提前开启，另一个则滞后一点点。在开启瞬间，电流会大量涌向已经导通的管子，形成巨大的电流尖峰。反之，在关断时，也会有关断时间的先后，导致电流在关断过程中集中流向最后关断的管子。这种开关瞬态过程的电流不均衡，会显著增加单个管子的开关损耗，而这种损耗会直接转化为热量。很多时候，静态电流分配还算均匀，但开关损耗的集中爆发，才是烧管的元凶。

三：隐形的“拉扯”——寄生参数的蝴蝶效应

在高频电路的世界里，那些在低频或直流分析中可以被忽略的微小参数，到了高频开关场景下，会展现出强大的存在感。这就是 寄生参数的影响，它们像隐形的绳索，暗中破坏了并联的均流。

寄生电感（尤其是源极电感） 是其中的关键角色。每个MOS管的源极到功率地（或公共源极点）的引线、焊盘、PCB走线都含有寄生电感。当这些电感存在且不相等时，情况就复杂了。MOS管快速开关时，源极电流剧变，在寄生电感上会感应出反电动势（V = L * di/dt）。这个电压会抬升该MOS管源极的电位，从而等效降低了其栅源驱动电压。对于驱动电压裕量本就不高的系统，这会严重影响管子的开通速度和导通程度。

如果某个管子的源极寄生电感特别大，那么它在开关过程中受到的“抑制”就更强，表现为开通更慢、更不完全。此时，其他管子就会被迫承担更多电流。这种由布局布线细微差别引入的“负反馈”效应，在动态过程中造成了持续而深刻的电流分配不均。

四：温升的正反馈——一个危险的循环

前面三个视角更多是“因”，而最终导致灾难性后果的，往往是一个正反馈的恶性循环：热失衡 → 参数漂移 → 更严重的失衡。

MOS管的许多关键参数是温度敏感的。最常见的是导通电阻Rds(on)具有正温度系数，即温度越高，电阻越大。如果一个管子因为上述某种原因开始发热，其Rds(on)会随之增大。在并联的恒压驱动场景下，这似乎会促使电流向其他电阻更小的管子转移，有一定“自均衡”效果。然而，事情没那么简单。

更关键的是，阈值电压Vth具有负温度系数，温度升高，Vth会下降。这意味着，一旦某个管子开始发热，它的Vth会降低，导致它在下一个开关周期中会更早、更容易地开启，从而“抢到”更多的开通电流和开关损耗。这形成了一个致命的正反馈环路：发热 → Vth降低 → 分担更多电流/损耗 → 更加发热。这个循环一旦启动，失衡就会急剧加速，最终导致热点的管子热失控而损坏。

总结与设计启示

所以，MOS管并联发热不均，不是单一原因造成的，而是 静态离散性、动态不同步性、寄生干扰性和热耦合性 交织叠加的结果。它考验的是我们对器件特性、电路布局和系统动力学的综合理解。

要在设计中避免这一问题，思路是多层次的：

1. 选型与匹配：尽可能选择参数一致性好（特别是Vth和Rds(on)）的MOS管，或在关键应用中考虑使用多芯片并联的单一模块。

2. 驱动设计：为每个MOS管配置独立的、对称的栅极驱动电阻和布线，确保驱动信号路径的阻抗和延迟尽可能一致。

3. 布局的艺术：采用对称的布局，确保功率回路和驱动回路的寄生参数（尤其是源极电感）高度对称。必要时可使用开尔文连接（Kelvin Connection）来分离驱动地和功率地。

4. 热管理的全局观：确保散热设计均匀高效，使用共同的散热基板并涂抹均匀的导热材料，削弱正反馈循环的启动条件。

理解这些原因，下一次当你面对并联MOS管的散热片，感受到指尖传来的不均匀温度时，你看到的将不再是一个简单的故障现象，而是一张由物理定律和工程细节共同绘制的复杂图谱。解决它，就是一次对精准与平衡的深刻实践。你的电路中，是否也曾遇到过这样的“不均”困扰？欢迎在评论区分享你的经历与见解。
