6个mos管与无刷电机连接方式图

你可能拆解过无数个马达，也看过各种“无刷电机原理”的科普视频，但你是否真正静下心来，凝视过那六枚看似简单的MOS管？在它们以特定顺序开通与关断的瞬间，无声的电能转化为磅礴的扭矩，驱动着现代世界的万千机械。这，不仅仅是电路连接，更是一套精密的数字舞蹈，一套为旋转磁场谱写的时间序曲。

今天，我们不谈高深理论，就从一张最基础的连接图出发，拆解这张驱动无刷电机“心跳”的电路图谱，并探究它背后关乎性能、可靠性与效率的工程逻辑。

一、 核心拓扑：六臂全桥的“星形”战场

无刷直流电机的三相绕组，通常采用星形（Y形）连接，三个绕组的尾端在电机内部接在一起，形成中性点，而三个首端则引出，成为我们控制的U、V、W三相。这个结构决定了外部的驱动电路，必须能为每一相提供独立的、方向可控的电流通路。

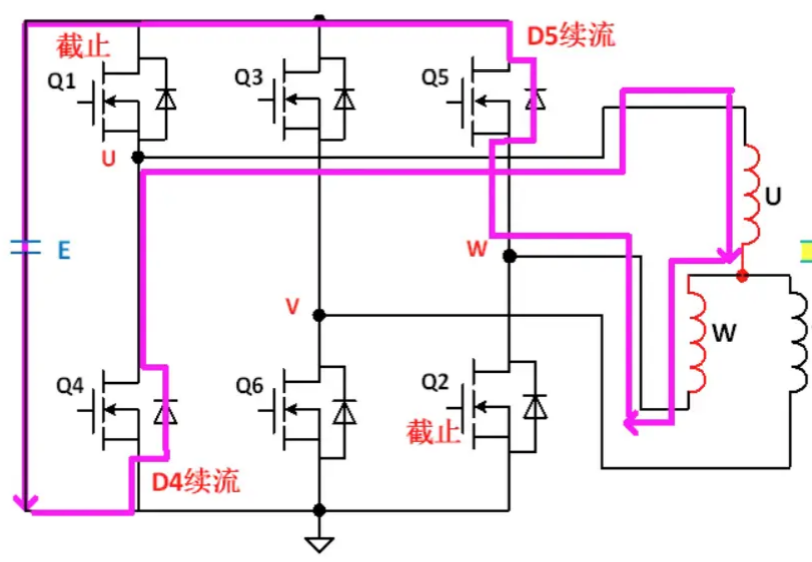

于是，三相全桥逆变电路应运而生。它由三组桥臂构成，每组桥臂包含上下两个mos管。上管（通常称为高侧管）连接电源正极，下管（低侧管）连接电源负极，而三相绕组的引出线，就分别连接在这三组桥臂的中点。这六个mos管，像六位严谨的守门员，控制着电流流入和流出每一相绕组的方向与时机。这种拓扑结构，是产生旋转磁场最经典、最有效的方案，它将直流电源“逆变”为三相交流电，精准地“推送”和“拉拽”着转子永磁体前进。

二、 驱动时序：精密的六步换相华尔兹

连接图是静态的骨骼，而驱动时序则是动态的灵魂。无刷电机通常采用“六步方波换相”控制，也被称为梯形波控制。其核心思想非常简单：在任何时刻，只让上下桥臂各一个MOS管导通，形成一条完整的电流回路，为两相绕组通电，第三相悬空。

一个完整的电气周期分为六步。例如，第一步：上管A开，下管B开，电流从电源正极经A管流入A相绕组，再从B相绕组经B管流回电源负极，驱动转子转动到特定位置。到达预定位置后（通过霍尔传感器或反电动势检测判断），进入第二步：关闭A管，打开C管，电流回路变为C相上管和B相下管导通……如此循环往复，六步为一个周期，电流在三个绕组间按序切换，产生一个跳跃式前进的旋转磁场，牵引着转子持续旋转。

这个时序的精度，直接决定了电机运行的平稳度、效率和噪声。时序乱了，轻则抖动无力，重则根本无法启动甚至烧毁MOS管。驱动控制器（电调）的核心任务，就是根据转子位置反馈，一丝不苟地执行这六步换相序列。

三、 器件选型：功率与效率的基石

理解了怎么连、怎么动，接下来就要确保它能可靠地“动得好”。六个MOS管的选型，是决定整个驱动板性能上限和稳定性的关键。

首先，电压与电流等级是最基本的门槛。MOS管的耐压必须高于电源电压并留有充足裕量（通常为1.5-2倍），以应对电机反电动势、开关尖峰等过电压冲击。电流定额则需根据电机最大工作电流（包括堵转电流）选择，并考虑适当降额使用。其次，导通电阻（Rds(on)） 是核心参数。它直接决定了MOS管在导通时的损耗（P_loss = I² * Rds(on)）。在电流较大的应用中，即使Rds(on)仅有几毫欧，其产生的热量也相当可观。因此，在预算和封装允许的范围内，尽可能选择Rds(on)更小的型号。最后，开关特性（如栅极电荷Qg、开启/关断时间）影响高频开关下的损耗和可靠性，Qg较小的MOS管更容易被驱动芯片快速驱动，减少开关过渡时间，从而降低开关损耗。

四、 散热设计：看不见的生死线

无论MOS管选得多好，只要它在工作，就会产生损耗，转化为热量。如果不能及时将热量散发出去，芯片结温会迅速上升，轻则性能下降（Rds(on)随温度升高而增大，形成热失控正反馈），重则直接热击穿烧毁。因此，散热设计不是“锦上添花”，而是“生死攸关”。

最基本的散热手段是PCB敷铜。将MOS管的漏极（通常也是散热片连接脚）焊接在面积足够大的敷铜区域上，利用PCB铜层作为散热片。对于更大功率的应用，必须为MOS管加装独立散热片，甚至配合风扇强制风冷。导热材料（如导热硅胶片）的选用、接触面的平整度、紧固压力等细节，都直接影响热阻。一个优秀的散热设计，需要根据总功耗、环境温度、允许的结温等参数进行热阻估算，确保在最恶劣工况下，芯片结温仍处于安全范围之内。

五、 视角延展：从拓扑到系统的思考

当我们把视角拉高，这六颗MOS管构成的桥臂，就不再是一个孤立的电路模块。它与直流母线电容（用于平抑电流脉动、提供瞬时大电流）、栅极驱动芯片（提供足够电流快速充放电MOS管栅极电容）、电流采样电路（用于过流保护和高级的FOC控制）、保护电路（欠压、过温、短路）共同构成了一个完整的电机驱动系统。

拓扑是框架，时序是律动，器件是肌肉，散热是耐力，而系统的协同，则是赋予其智能与灵魂。从简单的方波换相，到更复杂、更平滑的磁场定向控制，这基础的六管全桥拓扑，依然是所有先进控制算法得以施展的物理舞台。

所以，下次当你看到一张无刷电机驱动板的图片时，不妨多看一眼那几枚整齐排列的MOS管。它们静默无声，却承载着精妙的时空秩序与澎湃的能量转换。理解它们，就是理解了无刷电机驱动最坚实、最核心的那一部分。而这，正是将创意转化为可靠动力的第一步。你是否也曾在这小小的电路节点上，调试良久，最终见证电机平稳转动的那个瞬间？欢迎在评论区分享你的故事与心得。
