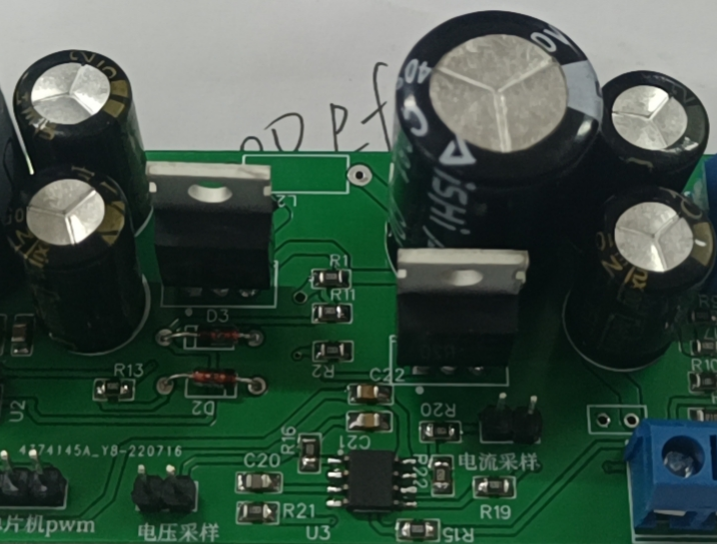

mos管直流降压电路

做电子设计、玩硬件改装的朋友，多半都踩过MOS管降压电路的坑：明明照着经典电路图搭好，要么效率上不去一开机就烫手，要么带载之后电压狂掉，纹波大到干扰后面的传感器工作。

作为直流调压场景最常用的拓扑结构，mos管降压电路凭借高效率、小体积的优势，覆盖了从消费电子到工业设备的几乎所有场景，今天我们就把它的原理拆透，再梳理实用设计的核心要点，新手也能避开常见坑，一次做出稳定合格的降压电路。

核心原理：一句话讲透mos管降压的逻辑

MOS管直流降压电路也叫Buck电路，核心是利用MOS管的高速开关特性，把连续的高压直流切成高频脉冲信号，再经过电感电容滤波，得到稳定的低压直流输出。它的核心输出逻辑非常简单：输出电压 = 输入电压 × MOS管的导通占空比。

所谓占空比，就是一个开关周期内，MOS管导通时间占总周期的比例。想要更低的输出电压，就缩小占空比；想要更高的输出，就扩大占空比，逻辑清晰易懂。

从工作过程来看，整个电路分成两个阶段：当MOS管导通时，输入电流给电感储能，同时给输出电容充电、为负载供电；当MOS管关断时，电感依靠自感效应维持电流不变，通过续流通路（二极管或者下桥MOS管）继续给负载供电，以此保证输出电压不会中断。

MOS管降压电路的应用场景覆盖极广：车载充电器把车载12V电瓶电压降到5V/9V给手机快充，路由器把输入12V降到3.3V给主控芯片供电，小型太阳能供电系统把光伏板输出的18V降到12V给蓄电池充电，无人机机载模块把电池电压降到5V给飞控和传感器供电，都是它的典型用途。目前常用方案的输入电压范围覆盖极宽，小到3.3V输入的微功率调压，大到几百伏输入的工业大功率降压，都能找到对应的成熟解决方案。

选对参数：不同负载的设计要点

很多新手设计出问题，根源是没搞清楚自己的负载类型，盲目套用通用参数，不同负载对电路的要求差异很大：

• 阻性负载：比如发热模块、固定电阻负载，这类负载电流特性稳定，没有冲击电流，设计时只需要保证MOS管的额定电流大于最大工作电流即可，设计门槛很低。

• 容性负载：比如带大输入电容的后端电路、储能类场景，这类负载启动时会产生很大的冲击电流，需要选择导通余量更大、导通内阻更小的MOS管，同时输入端要加缓启动电路，避免开机瞬间冲坏MOS管。

• 感性负载：比如电机、继电器这类带线圈的负载，工作时会产生反向电动势，除了要保证续流通路的容量足够，还要在MOS管漏极增加稳压吸收电路，避免反电动势击穿MOS管。

效率优化：几个实用技巧降低发热提升续航

MOS降压电路最核心的指标就是效率，尤其是电池供电、大功率场景，效率差几个百分点，发热和续航的差距就非常明显，这里几个优化方向，基本上用了就能看到效果：

第一，选低导通内阻的MOS管。MOS管的导通损耗和导通内阻成正比，大电流场景哪怕内阻只小几个毫欧，发热都能降一大截，10A以上的输出尽量选择内阻低于10mΩ的MOS管。

第二，优先用同步整流方案。传统的二极管续流方案，二极管本身有0.7V左右的导通压降，大电流下损耗非常大，用另一颗低内阻MOS管代替续流二极管的同步整流方案，能把续流损耗降低80%以上，整体效率提升3-5个百分点，目前大电流降压基本都采用这个方案。

第三，选对电感。电感的饱和电流必须大于电路的最大输出电流，一旦电感饱和，电感量会骤降，内阻飙升，发热和损耗都会猛增；同时尽量选直流电阻低的功率电感，能有效降低电感的铜损，提升整体效率。

第四，平衡开关频率。开关频率越高，需要的电感电容体积越小，但开关损耗会随之上升，一般100W以下的场景，开关频率选50kHz-200kHz就能兼顾体积和效率。

其实MOS管直流降压电路的门槛并没有想象中高，抓住“开关占空比调压、电感储能滤波”这个核心逻辑，再根据自己的输入电压范围、负载类型选对参数，做好效率优化，就能做出稳定可靠的降压电路。如果你在设计降压电路的时候遇到过奇怪的问题，或者有自己的优化小技巧，欢迎在评论区留言交流。
