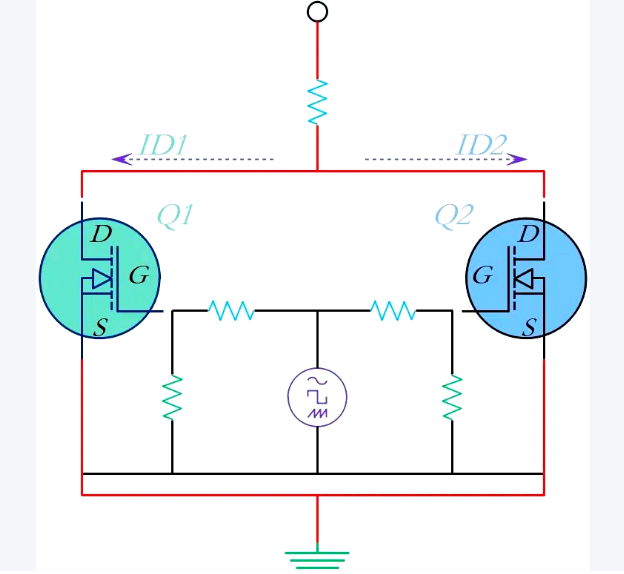

2个mos管串联接法图解

你有没有遇到过这种“看着就差一根线”的崩溃：两只 mos 管串起来，仿佛只是在电路图上挪了个位置，结果一上电——不是怎么也关不干净，就是导通发热，甚至一瞬间把前级带走。

MOS 管串联，真正难的从来不是“串起来”，而是你得先想清楚：你要串的是电流，还是串的是电压；你要的是“能一起开”，还是“必须一起关”；你手上的是 N 沟道还是 P 沟道，是低边还是高边，是直流还是带尖峰的开关波形。

这篇就从一个更“电路工程师”的视角，把最容易踩坑的三件事说透：方向区分、共源/共栅连接要点、导通与关断逻辑。你把这三件事搞定，后面再看图解就不会被符号骗了。

先把“方向”说清楚：你以为的 S、D，经常不是你板子上的 S、D

很多人一开始就栽在“方向”上——因为 MOS 管在很多场景里并不是“单向器件”。你把它当成三极管那样只认 C、E 的方向，后面就会越接越别扭。

判断串联方向，最关键的是先承认一个事实：MOS 管里有个体二极管（Body Diode）。这颗二极管不听你栅极怎么驱动，它只听电压极性。

• 对典型 N 沟道 MOS：体二极管通常表现为 从源极指向漏极的反向阻断、在反向时会导通（你也可以记成“会从 S→D 的反方向导通”，不同符号画法会导致你脑内方向混乱，最保险的做法是直接看数据手册里的 body diode 方向图）。

• 对 P 沟道 MOS：方向相反。

所以“两个 MOS 串联”，你首先要回答的是：

1）你希望关断时，两个方向都能挡住吗？

2）还是只要挡住一个方向的电流就行？

如果你要的是双向阻断（比如电池保护、负载开关要防反灌、某些电源 OR-ing 场景），那就不能让体二极管给你留“后门”。这时常见做法是把两只 MOS 反向串起来，让体二极管彼此对顶，形成双向截止的结构——很多人第一次画图以为这叫“多此一举”，实际上这是在替你堵住体二极管那条天然通道。

一句话总结方向区分的底层逻辑：

• 只要电路里出现“关断也不能有任何反向电流”的要求，你就必须把体二极管当成主角来设计方向。

• 你不知道方向对不对，别凭直觉：用万用表二极管档测一下体二极管方向，或者直接对照手册。

串联不是目的：你到底在“串什么”？

把两个 MOS 串起来，常见目的只有三类，你先选对“剧情”，后面的接法才不会乱：

1. 提高耐压（分压承受）：两个 MOS 分担 Vds，应对更高母线电压

2. 降低导通损耗（等效 Rds_on 变小）：这通常是并联，不是串联，别搞混

3. 实现双向关断/保护：最典型，靠反向串联堵体二极管

这篇重点讲“串联接法”，最常见落地其实是第 1 和第 3 类：耐压串联与双向阻断串联。它们的“共源/共栅”选择，逻辑完全不同。

共源 or 共栅：接法看似只差一根线，电气后果差一整个世界

很多所谓“两个 MOS 串联接法图解”，只给你画两种样子：共源、共栅。你照着抄完，再按经验给栅极一拉高/拉低，就开始祈祷。

但共源与共栅的差别，是对驱动参考点的选择。

1）共源（Common Source）：驱动参考点更好找，但中间节点更“漂”

共源的直觉是：两只 MOS 的源极绑在一起（或电气上同一点），栅极各自驱动。

它的优点是：

• 栅源电压 Vgs 的参考更清晰（至少对其中一只不那么“飘”）

• 对低边开关或者地参考驱动更友好

它的坑是：

• 你串联后中间节点电压会随开关过程剧烈变化，另一只 MOS 的 Vgs 可能瞬间被“抬高”或“拉低”，导致误导通或关断不彻底

• 如果你是为了耐压串联，共源并不自动保证分压均匀，动态时更容易出现“某一只吃满电压”的瞬态

2）共栅（Common Gate）：看似省事，实际上更挑应用边界

共栅是把两只 MOS 的栅极绑在一起，像“一个大 MOS”那样驱动。

它的优点是：

• 驱动简单：一个栅极信号控制两只器件同步

• 在某些“反向串联做双向截止”的负载开关里，共栅很常见，工程上也更容易封装成模块化方案

它的坑是：

• 两只 MOS 的源极不在同一参考点时，它们看到的 Vgs 并不相同

• 开关瞬态下，中间节点电压变化会通过寄生电容（Cgd/Cgs）把栅极“带跑”，形成 Miller 误导通，尤其在大 dv/dt 场景（电机、开关电源）更明显

• 如果你是为了耐压串联，共栅更不等于“自动均压”，反而可能让某只先导通/先关断，瞬间承担更大 Vds

所以不要问“共源好还是共栅好”，要问：

你的驱动信号能不能保证每一只 MOS 在任何瞬态下都满足 Vgs 在安全范围内，并且能保证 Vds 不被某一只独吞。

导通与关断逻辑：串联里最容易出现的“明明关了却在导”的三种原因

你把两个 MOS 串联后，最可怕的体验不是“开不了”，而是“以为关了，实际还在漏”。通常来自三类原因：

原因一：体二极管在“替你工作”

你关断了栅极，但体二极管只要正向偏置，它就会导。

所以你如果没有用反向串联去“对顶体二极管”，那你就别指望关断能完全阻断某个方向的电流。

这也是为什么很多双向电池保护、充放电控制、电源防反灌，都会用两只 MOS 反向串联：不是为了显得专业，是为了让关断真正成立。

原因二：中间节点飘移 + 寄生电容耦合，导致误导通

串联结构里，中间节点是个“会跳舞的点”。它的电位变化会通过 Cgd 把栅极带动，出现短暂的 Vgs 上冲。

在高 dv/dt 的电源切换、负载突变里，你可能会看到：

• 栅极明明已经拉低，但 Vgs 瞬间被抬起来

• 某只 MOS 在关断边沿被“短暂打开”，造成反向电流、发热，甚至击穿

工程上的应对通常不是一句“栅极拉低就行”，而是栅极要有明确的阻尼与钳位思路：合理的栅电阻、下拉、必要时加 Miller clamp 或栅源钳位（例如 TVS/齐纳）等。你不做这些，串联结构会把寄生效应放大给你看。

原因三：你想用串联“分压耐压”，但没有分压机制

两个 MOS 串联想提高耐压，关键不是“串上去”，而是关断时两只 Vds 怎么分、以及动态瞬态怎么分。

理想情况下两只平分电压，但真实世界里器件参数离散、漏电流不同、寄生电容不同，分压天然不均。结果就是：

• 静态时某只漏电更小，分到更高电压

• 动态开关时某只电容更小，电压爬升更快，瞬间承压过高

• 最后你看到的现象是“明明两只额定耐压够，还是炸其中一只”

因此，耐压串联不是初学者抄图就能用的结构，它往往需要额外均压/缓冲策略（静态与动态各一套思路），否则串联反而更不可靠。

两个典型应用场景：你一对照就知道自己该选哪种串联

场景 A：电池/电源路径的双向保护（防反灌、防反接、真正关断）

你关心的通常是：关断时不允许反向电流、也不允许体二极管偷跑。

这类场景里，“反向串联 + 同步驱动”的结构出现频率极高，本质就是用两只 MOS 把体二极管路堵死，让关断变成真正的“断”。

你会发现：这里讨论的重点不在耐压分配，而在关断完整性、导通压降、以及开关瞬态下的误导通控制。

场景 B：高压母线的耐压扩展（开关电源、某些高压直流切断）

你关心的是：Vds 分配、开关瞬态、雪崩与尖峰。

这类串联要谨慎得多：如果你只是“画了两只 MOS 串起来”，没有把“分压机制”和“瞬态控制”当成设计的一部分，那它在实验台上可能会很快教你做人。

最后给你一个“看图前先问自己”的检查清单

下次你再看到“两 MOS 串联接法图解”，别急着抄线，先用这 6 个问题把自己从坑边拉回来：

1）我需不需要双向阻断？如果需要，体二极管怎么处理？

2）我串联的目的是什么：耐压还是保护？两者的设计重点完全不同。

3）两只 MOS 的 Vgs 在任何瞬态下是否都在安全范围？参考点是谁？

4）中间节点电压变化会不会通过寄生电容造成误导通？dv/dt 有多大？

5）关断时的 Vds 分配靠什么保证？静态与动态各怎么保证？

6）故障情况下（短路、浪涌、反接），哪只器件最先承受压力？有没有保护路径？

串联 MOS 这件事，说难也不难：你不需要背很多公式，你只需要始终记住——电路不是符号拼图，而是电压、电流、寄生参数和时间共同演出的系统。
