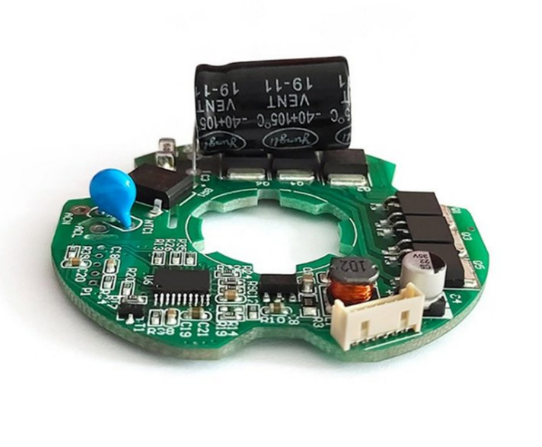

6个mos管驱动无刷电机

很多刚接触电机控制的工程师，第一次对着三相全桥驱动板上的6颗MOS管时，多半会有点懵：同样是开关管，为什么要凑齐6颗？换相的时候到底哪颗开哪颗关？调了半个月的板子，要么一上电就炸管，要么电机转起来抖得厉害、发热严重，却找不到问题出在哪。

其实这6颗mos管组成的三相全桥，就是无刷电机能平稳转动的“心脏”——从最基础的电流换向逻辑，到硬件选型、电路设计，每一步踩坑都可能让整个驱动系统直接失效。今天就把这套驱动方案从工作原理到设计细节拆透，帮你把调板时绕不开的那些坑提前填平。

三相全桥的核心逻辑，本质上是用6颗mos管搭出了一个可精准控制电流方向的“电子换向器”。传统有刷电机靠碳刷和换向片机械接触切换电流方向，噪音大、寿命短，而无刷电机把换向的工作全部交给了这6颗开关管：6颗管分成上下桥臂，每2颗上下对管对应电机的一相绕组，分别接在电源正极和负极之间。

正常工作时，同一桥臂的上下管永远不能同时导通——一旦上下管同时打开，电源就会直接通过两颗管对地短路，瞬间产生的大电流会直接把MOS管烧穿，这也是新手最容易犯的“炸管”错误之一。电机转动的过程，本质上就是按照转子的位置，按顺序开通不同桥臂的MOS管，让三相绕组按特定顺序通电，产生一个持续旋转的磁场，拉着转子跟着转。

最基础的六步换相法里，每个时刻只有两颗管导通：一颗上桥、一颗下桥，分别对应不同的相，电流从电源正极经过导通的上管流入对应绕组，再经过另一相导通的下管回到地，每60度电角度换一次导通组合，就能让电机完成一圈转动。而如果需要更平滑的扭矩、更低的噪音，就会用到SVPWM调制，在一个PWM周期里组合不同桥臂的开关状态，让合成的磁场尽可能接近圆形，但不管是哪种控制方式，6颗MOS管的开关时序永远是核心。

搞懂了基本原理，第一步要解决的就是MOS管选型——这一步选不对，后面电路设计再精妙也没用。

首先看耐压值，三相全桥驱动的场景里，MOS管关断时承受的最高电压是母线电压，还要考虑电机绕组是感性负载，关断瞬间会产生反向尖峰电压，所以耐压余量必须留够。比如常规24V供电的电机，不要选刚好30V耐压的管，至少要留1.5-2倍余量，选40V甚至60V耐压的型号，避免尖峰电压击穿。

然后是导通电阻Rds(on)，这个参数直接决定了MOS管导通时的发热功率：电流流过时的损耗是I²R，Rds(on)越大，大电流下发热越严重。但要注意，Rds(on)是和栅极驱动电压挂钩的，很多标称低导通电阻的MOS管，是在Vgs=10V的条件下测的，如果你的驱动电路只能给5V的栅极电压，实际导通电阻会大很多，选型时一定要看对应驱动电压下的参数，别光看首页的标称值。

还有栅极总电荷Qg，这个参数决定了MOS管的开关速度。Qg越小，开关需要的时间越短，开关损耗就越低，但也不是越小越好：开关速度太快，回路里的寄生电感会产生很高的尖峰电压，反而容易干扰其他电路甚至击穿器件。一般小功率驱动选Qg在几十nC级别的管就足够平衡开关损耗和尖峰问题。

最后别忘了体二极管的参数，电机换相时绕组的续流要靠MOS管自带的体二极管走，续流电流大、反向恢复慢的话，不仅会增加损耗，还容易在换相瞬间产生电压尖峰，大功率场景下甚至要额外并联肖特基二极管续流。

选对了管子，栅极驱动电路的设计才是能不能稳定工作的关键，很多人炸管，问题都出在驱动不足上。

很多新手以为直接用单片机IO口接MOS管栅极就能控制，这是大错特错的。MOS管的栅极本质是个电容，IO口的输出电流极小，根本没法快速给栅极电容充放电，会导致MOS管长时间处于半导通状态——也就是既没有完全打开，也没有完全关断，这时候管子的导通电阻极大，大电流下会瞬间发热烧毁。

所以全桥驱动必须搭配专门的栅极驱动芯片，或者设计独立的驱动电路。首先要注意驱动电压：常规N沟道MOS管全导通需要10V左右的Vgs，而单片机供电只有3.3V或5V，所以驱动电路必须能输出足够高的开通电压，而对于上桥臂的N沟道MOS管来说，源极电压是跟着绕组浮动的，导通时源极电压接近母线电压，这时候栅极电压必须比源极高10V才能让管子导通，所以半桥驱动芯片一般会自带自举电路，靠自举电容和二极管在上桥关断时充电，给上桥驱动提供浮动电源。设计自举电路时，电容容量要根据MOS管的Qg和开关频率选，容量太小会导致驱动电压不够，管子不能完全导通；容量太大则会充电慢，第一次启动时容易出现上桥驱动不足的问题。

其次是栅极电阻，也就是串联在驱动输出和栅极之间的电阻，这个电阻的大小直接决定了开关速度：电阻太小，开关速度快，开关损耗低，但尖峰电压大、容易产生振铃；电阻太大，开关慢，开关损耗高，管子发热严重。一般设计时会留两个电阻位置，一个串联在开通回路，一个反向并联二极管串联电阻在关断回路，分别调整开通和关断的速度，把尖峰和损耗平衡到合适的范围。

另外一定要加死区时间——就是在上下桥换相时，先把正在导通的管子关断，等一小段时间再打开另一颗管子，这段时间里两颗管都处于关断状态，避免因为开关延迟出现上下管同时导通的直通问题。死区时间不能太短，短了起不到防直通的作用；也不能太长，太长会导致电流断流，电机扭矩波动大、出现异响，一般根据MOS管的开关时间设几百纳秒到几微秒就足够。

硬件电路都搭好了，散热和PCB布局如果做不好，同样会出现莫名奇妙的故障。

MOS管的散热能力直接决定了驱动能长时间输出的最大电流，很多人测驱动的时候短时间跑大电流没问题，跑个几分钟管子就烫得离谱甚至过热保护，就是散热没做好。小功率场景可以靠PCB铜箔散热，把MOS管的散热焊盘对应的铺铜尽量做大，多打一些过孔把热量导到背面铜层；功率稍大就必须加铝散热片，导热硅脂要涂均匀，保证散热片和管子紧密接触，大功率场景还要考虑主动风冷。

PCB布局的核心原则是尽量缩小大电流回路的面积，尤其是开关动作的高频回路：母线电容到上下桥MOS管、再到采样电阻回到地的这个回路，面积越小越好，回路里的寄生电感越小，开关时产生的尖峰电压就越低。母线电容一定要尽量靠近MOS管的电源引脚放置，用大容量电解电容搭配小容量陶瓷电容，陶瓷电容要放得比电解电容更近，滤除高频的尖峰电流。

三相输出的走线要尽量等长、加粗，大电流路径不要走细走线，避免走线电阻过大导致额外发热；驱动电路的走线要远离大电流的功率走线，尤其是栅极的驱动线不要太长，否则容易被干扰导致误开通，出现炸管问题。另外功率地和信号地要分开，最后在采样电阻或者母线电容的接地点单点连接，避免大电流流过地走线产生的压降干扰小信号电路，导致采样不准、控制紊乱。

最后回到最核心的换相时序控制，这部分是让电机平稳转动的软件核心，哪怕硬件做得完美，时序错了电机照样转不起来。

无刷电机的换相必须和转子位置严格同步，要么靠霍尔传感器获取转子位置，要么靠无感算法检测绕组的反电动势过零点。换相时刻提前或者滞后都会导致效率下降：换相太早，绕组电流和反电动势不同步，扭矩变小、发热增加；换相太晚，同样会导致出力不足，高速时甚至会出现失步。

调试换相时序的时候，可以先从开环拖动开始，先给固定的换相顺序把电机拖起来，再慢慢根据位置信号调整换相角度，找到效率最高、震动最小的换相点。做FOC控制的时候还要注意，电流采样的时刻必须和PWM输出的时刻配合好，避免在开关管动作的尖峰时刻采样，采到错误的电流值导致控制环路出错。

另外启动时也要注意，电机静止的时候无感算法没法获取位置，需要先用开环的方式给一个固定的旋转磁场，把电机拖到一定转速，等反电动势足够大了再切到闭环控制，不然很容易出现启动抖动、甚至反转的问题。

其实这套6管三相全桥的驱动方案，说穿了没有太多玄学的东西，炸管、发热、抖动这些常见问题，追根溯源都是基础原理没吃透：要么是选型时没留够余量，要么是驱动电路没把管子完全推到开关状态，要么是布局时寄生参数太大，要么是换相时序和转子不同步。

很多人做设计总想找现成的参考板抄，却不去想每个元件参数为什么这么选、每个走线为什么这么走，结果抄回来的板子稍微改点参数就问题百出。真正把导通、开关、换相这几个核心逻辑摸透了，从几瓦的小电机到上千瓦的大功率驱动，核心设计思路都是共通的，遇到问题也能顺着逻辑快速定位，不用对着冒烟的板子干着急。

如果大家做驱动时遇到过什么印象深刻的坑，也欢迎在评论区聊一聊。
