4个mos管驱动无刷电机怎么接线

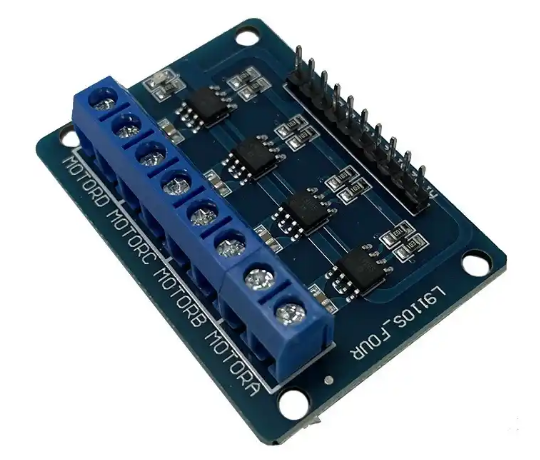

群里一个朋友发来接线图：他说自己做了一块四个MOS管的驱动板，结果一通电，管子就冒烟了。我问他电机是几根线，他说三根。我一听就明白了：三相无刷电机，四个管子根本带不动。可如果你手里的是两根线的无刷电机，四个mos管确实能驱动，关键是得接对。

无刷电机并不都是三相。航模电机、车模电机大多三相，三根引线，需要三相全桥逆变器，也就是六个mos管。而电脑散热风扇、部分小家电里的无刷电机，常见是单相或者两相，两根引线，四个MOS管组成H桥就能换向。所以拿到电机先别急着接线，先数一数线：三根线的，请直接去看六管方案；两根线的，继续往下读。

四个MOS管驱动无刷电机，核心是一个经典H桥。以N沟道MOS管为例，Q1和Q2是上桥臂，漏极接电源正极；Q3和Q4是下桥臂，源极接电源负极。电机不是直接接在电源上，而是接在左右两个桥臂的中点：Q1源极与Q3漏极的连接点，引出A点接电机一根线；Q2源极与Q4漏极的连接点，引出B点接电机另一根线。

换向逻辑并不复杂。要让电机正转，打开Q1和Q4，同时保证Q2和Q3完全关断；要让电机反转，打开Q2和Q3，同时保证Q1和Q4完全关断。所谓打开，就是给管子栅极加一个高于源极的电平，让漏源之间导通。注意同一个桥臂的上下管不能同时导通，否则电源正负极直接短路。

续流二极管这块，很多人都忽略了，但恰恰是烧管的常客。无刷电机是感性负载，换向的一瞬间，电机绕组里的电流不能突变，会产生一个反向尖峰电压。这个尖峰如果没有回路泄放，就会直接打在MOS管上，把管子击穿。正确的做法是，在每个MOS管的漏极和源极之间并联一个续流二极管，正极接源极，负极接漏极。内部体二极管恢复速度慢，高频PWM下最好外加快恢复二极管或者肖特基二极管。

相序判断上，两根线的无刷电机没有三相电机那种ABC相序，但对调两根线会让绕组电流方向反过来，电机转向也反过来。前提是霍尔传感器的换向逻辑也要同步调整，否则霍尔信号和通电方向不匹配，电机可能抖动不转。

MOS管型号选择，不能随便拿一个大功率管就上。12V系统建议用逻辑电平驱动的N-MOS，比如IRLR7843、AO4406，这几颗3V到5V的栅极电压就能完全导通。24V系统可以选IRF3205，耐压55V。48V以上系统，耐压建议100V起步，比如IRFB4110。选型口诀是：耐压取电源电压的2到3倍，电流按电机额定电流的2倍留余量。

驱动信号时序，是H桥最容易翻车的地方。Q1和Q3是同一个桥臂，如果Q1还没完全关断，Q3就已经导通，电源正负极直接短路，一瞬间就是一股青烟。所以两个管子的控制信号之间必须留死区时间，也就是上下管同时关断的一小段空隙，一般取几百纳秒到几微秒。PWM调速时，推荐上管PWM、下管常通的方式。比如正转时Q4一直导通，Q1用PWM斩波；反转时Q3一直导通，Q2用PWM斩波。

实操接线顺序也得讲究。先把电源负极和四个MOS管的源极接好，再接电机两根线，最后再接控制信号。上电之前，用万用表确认所有管子栅极没有悬空。栅极悬空时，静电都可能把MOS管打开。然后给一个非常小的占空比测试，比如5%的PWM，观察电流是不是在合理范围。如果电流异常，立刻断电检查相序和死区设置。确认没有问题，再逐步提高转速。

最后再提醒一句：如果你手里的是三根线的三相无刷电机，四个MOS管不是少两个管子这么简单，而是整个换向拓扑都不对。强行用四管驱动，会出现一相绕组完全悬空，电机无法正常换向，反电动势反过来冲击功率管，最后依然逃不过冒烟的结局。三相无刷，老老实实用六个MOS管搭三相全桥。

驱动无刷电机，真的不是接根线那么简单。先分清电机是几根线，再决定用几个管子。你的电机是几根线？用的什么方案？欢迎在评论区说出来，我帮你一起分析。
