mos管的电流流向

你有没有过这样的经历？对着电路板上的MOS管反复核对引脚，接电瞬间却因为电流方向搞反直接烧了整版元件？明明记着“N沟道漏极进源极出”，实际调试时又被P沟道的反向逻辑搞得晕头转向，甚至搞不清衬底偏置、导通状态对电流路径的影响？作为功率电子和数字电路里最常用的半导体器件，mos管的电流流向看似是入门知识点，实则是从理论到实战都绕不开的核心逻辑——搞懂它的底层规律，不仅能避免90%的焊接调试错误，更能帮你在电路设计时精准计算功耗、选对器件参数。

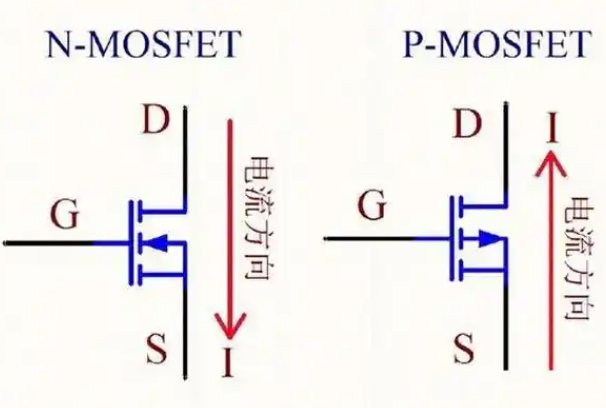

要搞懂mos管的电流流向，首先得从它的基本结构说起。不管是N沟道还是P沟道MOS管，本质上都是由栅极（G）、源极（S）、漏极（D）和衬底四个部分组成的“场控型”器件，电流的导通和截止完全由栅极和源极之间的电压差决定，不需要基极电流驱动，这也是它和双极型三极管最核心的区别。很多人对电流方向的困惑，本质上是把“载流子移动方向”和“电路定义的电流方向”搞混了：物理层面，N沟道MOS管的载流子是电子，从源极向漏极移动；而电路中约定的电流方向是正电荷移动的方向，所以最终表现出来就是“漏极流入，源极流出”，这也是最容易记混的第一个误区。

我们先从最常用的N沟道增强型MOS管说起，它也是绝大多数电源开关、电机驱动电路里的“主力军”。当栅极和源极之间的电压Vgs大于导通阈值Vgs(th)时，栅极下方的氧化层会感应出一层N型导电沟道，把原本被PN结隔开的漏极和源极连通。此时如果漏极电压Vd高于源极电压Vs，电流就会从漏极流向源极，也就是我们常说的“正方向电流”。这里有个很容易被忽略的细节：大部分商用MOS管的源极都会和衬底内部短接，所以源极和漏极之间天生存在一个寄生体二极管，当Vd低于Vs时，哪怕栅极没有加导通电压，电流也可以通过这个体二极管从源极流向漏极，也就是所谓的“反向续流”——这个特性在H桥电机驱动、同步整流电路里至关重要，很多新手设计电路时忘了考虑体二极管的续流作用，要么额外加了多余的续流二极管浪费成本，要么在感性负载关断时因为没有续流路径击穿器件。

相比N沟道，P沟道MOS管的电流逻辑刚好完全反过来，也因此成了很多人调试时的“踩坑重灾区”。P沟道的载流子是空穴，所以导通条件是栅极电压比源极电压低至少一个阈值电压（Vgs为负），此时形成的P型导电沟道导通后，电流方向是从源极流入、漏极流出，对应的条件是源极电压Vs高于漏极电压Vd。同样的，它的寄生体二极管方向也是从漏极指向源极，当Vd高于Vs时，就算不导通也会有反向电流流过。很多人喜欢在高侧开关电路里用P沟道，就是因为它的驱动逻辑更简单：源极直接接电源正极，栅极拉低就能导通，不需要像N沟道高侧开关那样额外做升压驱动，但代价就是相同参数的P沟道MOS管导通电阻更高、价格也更贵，这里的选择本质上就是电流方向和应用场景的权衡。

如果只记“N管D进S出，P管S进D出”的口诀，到了实际应用里还是很容易踩坑，因为不同场景下的电流流向往往和电路功能直接绑定。比如在最常见的低压侧开关电路里，N沟道MOS管的源极直接接地，漏极接负载下端，负载上端接电源，导通时电流从电源正极出发，经过负载流入MOS管漏极，再从源极回到地，这就是最典型的正方向导通应用，这种电路的好处是驱动电路简单、栅极只需要几伏的正电压就能控制，导通电阻可以做的很低，适合大电流负载的开关控制。

而到了电池保护板的充放电回路里，你会发现两颗N沟道MOS管是反向串联的，一颗控制充电，一颗控制放电，此时的电流方向就会根据工作状态来回切换：放电时电流从电池正极出发，经过负载回到保护板，从放电管的漏极流入、源极流出回到电池负极；充电时电流从充电器正极进入电池正极，从电池负极流出，经过充电管的漏极流入、源极流回充电器负极，这时候两颗管子的体二极管刚好可以在另一颗关断时提供反向电流路径，也正是利用了MOS管双向导通的特性——只要沟道导通，电流其实可以在漏极和源极之间双向流动，所谓的“正反向”只是根据常规应用场景的习惯叫法而已。

还有最近几年用的越来越多的同步整流电路，为了降低电源损耗，会用N沟道MOS管代替传统的整流二极管，此时的电流方向就是从源极流入、漏极流出，也就是我们常说的“反向导通”。因为当MOS管导通时，沟道的导通电阻只有几毫欧甚至更低，比二极管的正向压降损耗小得多，哪怕电流是从源极进漏极出，只要栅极保持导通状态，损耗依然远低于二极管。这也是很多新手容易困惑的点：为什么这个电路里的MOS管电流方向和书上写的不一样？其实不是原理变了，而是应用场景利用了它沟道双向导通的特性，只要沟道打开，电流方向只由两端的电压差决定，没有固定的“进出方向”。

想要在实战中快速判断MOS管的电流方向，其实不需要死记硬背，只要三步就能搞定：第一步先看器件类型，确定是N沟道还是P沟道，明确导通条件和体二极管方向；第二步看电路里源极和漏极的电位高低，电流永远从高电位端流向低电位端（如果体二极管导通的话，方向和体二极管正向一致）；第三步看栅极驱动状态，如果沟道导通，就优先走沟道，电流方向由电位差决定，如果沟道关断，就看是否满足体二极管的导通条件。只要把这三个逻辑理清楚，不管是多复杂的电路，都能快速理清电流路径，再也不会出现接反就烧管的低级错误。

说到底，MOS管的电流流向从来不是一个死板的知识点，而是和器件特性、电路设计需求深度绑定的实用逻辑。很多人觉得它难，无非是把书本上的理想模型和实际器件的特性割裂开了，忽略了体二极管、衬底偏置、沟道双向导通这些实际应用里的关键细节。下次再调试MOS管电路的时候，不妨先停下手上的电烙铁，花两分钟理清楚导通条件、电位关系和电流路径，你会发现很多之前百思不得其解的问题，本质上都是最基础的电流逻辑没搞透。
