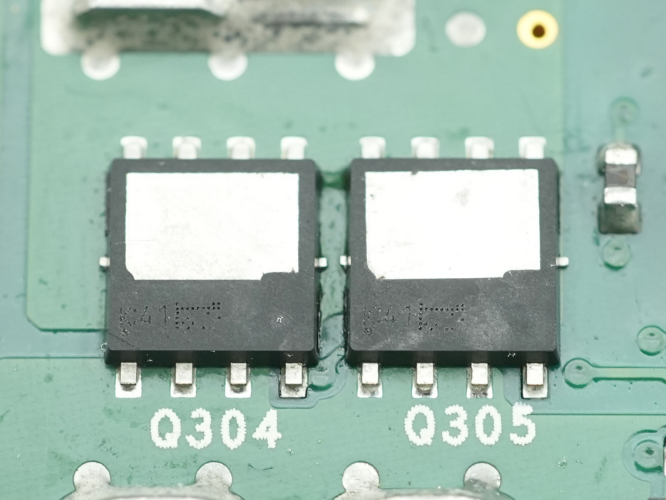

同步整流mos管选型

别小看这颗管子，在快充适配器、服务器电源、通信电源、车载DC-DC这些对效率和发热要求极高的场景里，选对同步整流mos，你的设计能直接拉开和竞品的差距；选错了，再精妙的拓扑、再高端的控制IC都救不了整机的表现。今天我们就从参数本质到落地实战，把同步整流MOS的选型逻辑讲透。

先搞懂：同步整流MOS到底在电路里承担什么角色

很多人选型的第一个误区，就是把同步整流MOS当成普通的开关管随便挑。要知道，在反激、LLC、Buck这些拓扑里，同步整流管是替代传统续流二极管工作的：它导通时要通过全部的输出电流，关断时要承受母线侧的反向电压，其损耗占了整机损耗的30%-50%，直接决定了电源的效率上限和温升表现。

和主开关管不同，同步整流MOS的工作状态有两个核心特点：一是导通时间长，大部分时间都处于低阻通流状态；二是开关动作由电路的续流时序决定，往往在漏源电压接近0的时候完成开通（也就是常说的ZVS软开通环境），硬关断的应力是我们需要重点考量的部分。这两个特点，直接决定了我们选型时的参数优先级和普通开关管完全不一样。

参数不是看数字大小，要抓核心优先级

打开mos管的数据手册，几十项参数密密麻麻，很多新手习惯照着耐压、电流的标称值“凑参数”，最后踩坑踩得猝不及防。真正决定同步整流MOS好不好用的，其实就几个核心参数，排序千万不能乱。

第一优先级：导通电阻Rds(on)，是效率的基本盘

既然同步整流管大部分时间都在导通，那导通损耗就是最核心的损耗来源，而导通电阻Rds(on)就是决定这个损耗的核心指标。这里特别要提醒大家：手册上标的Rds(on)都是在特定Vgs、特定结温下测出来的，比如常见的Vgs=10V、25℃结温下的数值，而实际工作时结温往往冲到100℃以上，这时候Rds(on)会比标称值高30%-50%。

比如你做12V/5A的65W快充，输出电流5A，如果选10mΩ的管子，25℃下导通损耗是I²R=0.25W，结温到120℃时电阻升到14mΩ，损耗就涨到0.35W；要是换成5mΩ的管子，同样工况下损耗直接砍半，温升能降十几度。

但这里也不是电阻越小越好：Rds(on)越低的管子，往往栅极电荷Qg和结电容Coss越大，会带来更高的驱动损耗和开关损耗，后面我们会讲怎么平衡这个矛盾。

第二优先级：耐压Vds，留够余量才不会炸

耐压选择的逻辑其实很简单，先算清楚电路里同步整流管要承受的最大反向电压，再留足1.2-1.5倍的余量即可。

不同拓扑的耐压应力差别很大：比如反激拓扑的次级同步整流管，要承受的电压是输出电压加上反射电压，还有漏感带来的尖峰，做20V输出的快充，反射电压一般在80-100V，算上尖峰选120V耐压的管子就足够；要是做48V输出的通信电源，那就要选150V甚至200V耐压的型号。而LLC拓扑里的同步整流管应力就小很多，一般是输出电压的2倍不到，12V输出的服务器电源选40V耐压的管子就绰绰有余。

切忌盲目选高耐压：耐压等级高一档，同样晶圆工艺下Rds(on)会高一大截，成本也会涨不少，反而得不偿失。

第三优先级：栅极电荷Qg与输出电容Coss，决定高频下的损耗

现在的快充、服务器电源开关频率越做越高，从早年的65kHz做到现在的200kHz、甚至500kHz，这时候开关损耗和驱动损耗的占比就会快速上升，而决定这部分损耗的就是Qg和Coss。

Qg是栅极总电荷，数值越小，驱动管子需要的电流就越小，驱动损耗越低，开关速度也越快；Coss是管子的输出结电容，会带来关断时的容性开通损耗，硬开关工况下这个损耗和开关频率成正比——比如200kHz下1nF的Coss，在100V电压下带来的关断损耗就有0.1W，频率到500kHz直接涨到0.25W。

这时候就要做平衡：如果你的开关频率在100kHz以下，优先选Rds(on)更低的管子，牺牲一点Qg和Coss问题不大；如果频率到了200kHz以上，一定要选Qg和Coss更小的型号，哪怕Rds(on)稍微高一点，整体效率反而会更好。

容易被忽略的关键参数：体二极管特性

很多人不知道，同步整流管在死区时间里，是靠自身的体二极管续流的，体二极管的正向压降Vf和反向恢复电荷Qrr，直接影响死区损耗和尖峰大小。

要是体二极管的Vf太高，死区时间里的导通损耗会明显升高；Qrr太大，反向恢复时会带来很大的电流尖峰，不仅增加损耗，还会带来严重的EMI问题，甚至导致管子误触发。尤其是在硬开关关断的场景下，比如非互补驱动的反激同步整流，Qrr过大甚至会引起上下管直通，直接炸机。现在很多针对同步整流优化的MOS管，都会特意做体二极管的软化处理，降低Qrr，选型时优先选这类型号。

分场景选型实战：别拿通用管乱凑

讲完参数逻辑，我们结合几个最常见的应用场景，给大家一个可以直接落地的选型参考。

第一个场景是65W-100W消费类快充，现在这类电源普遍用准谐振反激+同步整流架构，开关频率一般在50kHz-150kHz，输出电压在5V-20V可调，最大输出电流5A左右。这时候的选型重点是平衡成本和效率：耐压选100V-120V档位，Rds(on)选5mΩ-10mΩ，Qg控制在30nC以内即可，不需要刻意追求极致低的电阻，因为这个频率下导通损耗占主导，只要Qg别太大带来过高驱动损耗就行，目前市面上很多成熟的同步整流专用管都能满足需求，成本也控制得很好。

第二个场景是1kW-3kW服务器电源、通信电源，这类电源一般用LLC谐振拓扑，开关频率在100kHz-300kHz，输出12V/48V，电流从几十安到上百安。这里的选型重点是高频下的综合损耗：12V输出的话选40V耐压的管子即可，Rds(on)选1mΩ以内，优先选Qg和Coss极小的屏蔽栅MOS，甚至可以用多管并联进一步降低导通损耗；48V输出的话选80V-100V耐压档位，同样优先考量开关特性，因为LLC虽然是软开关，但频率上去之后Coss带来的损耗依然不容忽视。另外因为电流大，还要特别注意封装的通流能力，优先选DFN、TOLL这些大电流封装，避免封装本身的电阻和引线电感带来额外损耗。

第三个场景是车载DC-DC、工业电源，这类场景的环境温度更恶劣，要求更高的可靠性，开关频率一般在100kHz-200kHz。选型时要留更足的余量：耐压要选1.5倍以上的余量，Rds(on)的选型要按最高结温下的数值计算，还要特意关注栅极耐压、雪崩耐量这些可靠性参数，不要为了追求效率选参数卡得太极限的管子，毕竟车载和工业场景的可靠性优先级远高于那零点几个点的效率。

几个踩过无数坑才总结出的实战细节

最后跟大家说几个手册上不会写、新手最容易踩的坑。

首先是不要迷信标称电流：很多MOS管标称的电流是25℃下的极限值，实际工作到100℃结温时，允许的连续电流会降到标称值的一半甚至更低，比如一颗标称100A的TO-220封装管子，实际在100℃下能长期通20A就已经不错了，选型时千万不能照着标称电流凑数，一定要结合实际散热条件、结温计算实际通流能力。

其次是驱动匹配问题：很多人选了好管子，却没注意驱动电压和驱动电阻，同步整流管的Vgs一般在10V-15V能充分导通，要是驱动电压只有5V，很多管子的Rds(on)会比标称值高2-3倍，导通损耗直接翻倍；驱动电阻太大，开关速度变慢开关损耗升高，太小又会带来严重的振铃和尖峰，要结合实际布线和开关频率调整，一般在10Ω-33Ω之间调试比较合适。

最后是布线的影响：很多时候管子参数选得没问题，实际测出来效率就是低、尖峰就是大，最后发现是同步整流管的功率环路布线太长，寄生电感带来了额外的损耗和尖峰，同步整流管一定要尽量靠近变压器次级和输出电容，功率环路面积越小越好，栅极驱动线也要尽量短，避免干扰引起误开通。

其实同步整流MOS的选型从来不是对着参数表“比大小”，本质上是在导通损耗、开关损耗、成本、可靠性之间找最适合你设计的平衡点。没有绝对好的管子，只有适合你电路工况的管子：频率低就优先低导通电阻，频率高就优先好的开关特性，环境恶劣就优先留足可靠性余量——把这些逻辑摸透了，你选出来的管子，自然能让你的电源设计效率更高、温升更低、可靠性更好。

你在同步整流设计中踩过哪些MOS管的坑？欢迎在评论区聊聊你的经验。
