n型mos管控制5v继电器

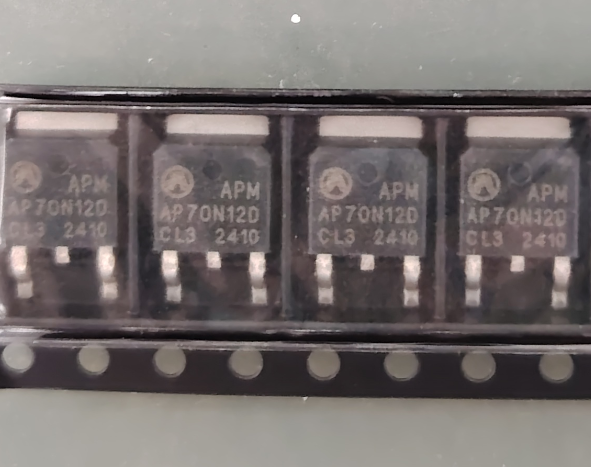

先搞懂最基础的工作逻辑：N管为什么适合驱动继电器？

很多新手最容易搞混的是N型mos管和P型MOS管的适用场景，这里我们先明确：控制5V继电器的场景下，N管的优势几乎是压倒性的。

N型MOS管属于"导通时源极接地、漏极接负载"的结构，继电器的线圈一端接5V电源正极，另一端接MOS管的漏极，当我们给栅极施加足够高的正电压时，MOS管导通，线圈两端形成完整回路产生磁场，继电器触点吸合；栅极电压撤去后，MOS管关断，线圈失电，触点释放。

这种结构的好处显而易见：一方面控制信号的电压只需要比源极高出阈值即可，和常见的3.3V、5V单片机IO口电平天然适配，不需要额外做电平转换；另一方面N管的导通内阻普遍比同规格P管低很多，带载能力更强、发热更小，成本也更低。

核心参数匹配：这四个点错一个，电路就没法稳定工作

很多人搭电路的时候随便拿个常见的MOS管就用，殊不知参数不匹配是绝大多数故障的根源，我们一个个说清楚要怎么选。

1. Vgs阈值电压：不是够高就行，要留足余量

Vgs（栅源电压）阈值是MOS管开启的最低电压，很多新手以为只要控制信号电压比阈值高就行，这是最大的误区。

举个例子，你用3.3V的单片机IO口控制MOS管，要是选了Vgs阈值最大值是3V的管子，看起来刚好满足，但实际情况是：单片机IO口的输出电压可能因为负载或者走线压降降到3V以下，再加上阈值电压本身存在批次误差，很容易出现管子导通不充分的情况。这时候MOS管工作在放大区而不是饱和区，导通内阻急剧上升，不仅继电器吸合不稳，管子还会严重发热甚至烧坏。

正确的选型标准是：Vgs阈值的最大值要比控制信号的最低可能输出电压低30%以上。如果是3.3V控制，选Vgs(th)最大值不超过2.5V的管子；如果是5V控制，Vgs(th)最大值不要超过3.5V。同时还要注意 datasheet 里的导通内阻测试条件，要确保在你的实际控制电压下，导通内阻是可接受的。

2. 继电器线圈参数匹配：耐压和电流要留两倍余量

继电器的线圈参数直接决定了对MOS管的额定参数要求，首先是漏源电压Vds的选择，5V继电器的线圈额定电压是5V，但关断瞬间会产生反向感应电动势，所以MOS管的Vds耐压至少要选20V以上，最好是30V，足够应对尖峰电压的冲击。

然后是导通电流，先看继电器 datasheet 里的线圈额定电流，比如常见的5V信号继电器线圈电流大概在30mA到70mA之间，大功率继电器可能到100mA以上。MOS管的连续漏极电流Id至少要选线圈额定电流的2倍以上，比如线圈电流是50mA，选Id≥100mA的管子就足够，留余量是为了应对瞬时冲击和温度上升导致的电流耐受能力下降。

最容易被忽略的是导通内阻Rds(on)，这个参数直接关系到管子的发热。对于5V继电器的场景，选Rds(on)在100mΩ以下的管子就足够，比如常见的AO3400，在Vgs=3.3V时内阻只有几十毫欧，50mA电流下的功耗只有0.05²*0.1=0.00025W，几乎不会发热。如果内阻太大，功耗升高带来的发热不仅会降低管子寿命，还可能影响周边元件的工作稳定性。

3. 续流二极管：看起来可有可无，实则是保命的元件

很多新手觉得自己的电路测试的时候没问题，就省掉了继电器线圈两端的续流二极管，这是非常危险的做法。

继电器的线圈本质是个大电感，当MOS管关断的瞬间，线圈里的电流不能突变，会产生一个远高于电源电压的反向尖峰，这个尖峰电压很容易击穿MOS管的PN结，就算没击穿，长期的冲击也会大大降低管子的使用寿命。

续流二极管的接法很简单：反向并联在继电器线圈两端，阴极接线圈的5V正极，阳极接线圈和MOS管漏极的连接点。关断瞬间，线圈的感应电流会通过二极管形成回路泄放，尖峰电压就被钳位在二极管的导通压降附近，有效保护MOS管。

选型的时候，普通的1N4007就足够应对绝大多数小功率5V继电器的场景，它的反向耐压1000V，额定电流1A，成本只有几分钱。如果是开关频率比较高的场景，可以换成快恢复二极管或者肖特基二极管，泄放速度更快，保护效果更好。

4. 栅极外围电路：两个小元件解决稳定性问题

不要直接把单片机IO口接到MOS管的栅极，加两个小元件就能解决很多隐性问题。

首先是栅极电阻，一般选1kΩ到10kΩ之间串联在IO口和栅极之间，作用有两个：一是限制栅极的充电电流，避免单片机IO口的瞬时电流过大损坏；二是抑制走线带来的寄生振荡，防止MOS管误导通。

然后是栅源下拉电阻，一般选10kΩ到100kΩ并联在栅极和源极之间，这个电阻是为了防止单片机上电复位或者IO口处于高阻态时，栅极悬空受到干扰导致MOS管误导通，避免继电器误动作。如果你的控制电路在上电时IO口电平是确定的，这个电阻也可以省略，但加上会更稳妥。

常见故障排查：遇到问题按这个顺序找原因

如果搭好的电路出现问题，不用乱换元件，按这个顺序排查基本都能找到原因：

首先看继电器能不能正常吸合：如果完全不动作，先测栅极有没有控制电压，再测MOS管导通时漏极电压是不是接近0V，要是电压很高，说明Vgs不够，要么是阈值选高了，要么是控制信号电压不够。

如果吸合的时候有杂音、不稳定，大概率是MOS管导通不充分，测一下导通时的Vds电压，要是超过0.5V，就要换阈值更低、导通内阻更小的管子。

如果MOS管发烫严重，要么是导通内阻太大，要么是管子工作在放大区，检查栅极电压是不是足够，有没有足够的余量。

如果管子用了一段时间就烧坏，先看有没有加续流二极管，再看Vds耐压和Id电流是不是留了足够的余量，大概率是尖峰电压击穿或者过流烧坏。

其实N型MOS管驱动5V继电器的电路本身并不复杂，核心逻辑就是把每个参数的余量留足，不要抱着"差不多能用"的心态选型。很多时候看似省了几毛钱的成本，实则给后期的稳定运行埋下了大隐患。对于工业级或者要求高可靠性的场景，每个参数留2倍以上的余量，加上必要的保护元件，才能保证电路几年都不出问题。
