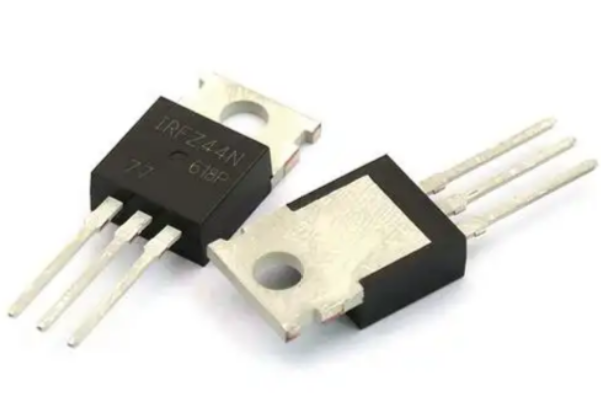

在工业控制、消费电子、汽车电子等几乎所有带电源输出的设备里，短路保护永远是绕不开的核心可靠性环节。一个毫不起眼的输出端口短路，轻则烧毁前端电源芯片，重则引发整机起火、甚至造**身安全事故。而在各类保护方案中，MOS管凭借开关速度快、导通损耗低、成本可控的优势，已经成为当下短路保护电路的主流核心器件，却也常常因为选型不当、参数匹配失误导致保护失效，反而成为电路里**脆弱的短板。

很多工程师在设计短路保护时，往往只盯着mos管的耐压和电流参数，忽略了应用场景、负载特性与保护逻辑的匹配，**终在量产阶段暴露出各种问题：带电机负载时短路保护误触发、输入电压波动时阈值漂移、大电流场景下mos管过热击穿……这些问题的根源，从来不是MOS管本身的性能不足，而是没有真正理解MOS管在短路保护电路里的工作逻辑。

一、MOS管在短路保护中的核心作用逻辑

要用好MOS管做短路保护，首先得搞清楚它在电路里到底扮演什么角色。不同于保险丝、PTC等被动保护器件，MOS管是主动控制的“电子开关”：正常工作时处于完全导通状态，极低的导通电阻不会影响后端负载供电；一旦检测到输出电流超过预设阈值，控制电路会快速拉低MOS管栅极电压，让其在微秒级时间内关断，彻底切断输出回路，从根源上避免短路电流对前端电路的冲击。

这种主动控制的特性，让MOS管保护方案拥有被动器件无法比拟的优势：一是可恢复性，短路故障排除后无需更换器件，只需重新触发导通即可恢复供电，尤其适合户外设备、汽车电子等难以维护的场景；二是阈值可调，通过调整检测电阻阻值或者控制电路的比较阈值，就能灵活适配不同的额定电流需求，不用像保险丝一样针对每个电流规格单独选型备货；三是响应速度可控，配合不同的检测电路，可以实现纳秒级到毫秒级的响应延迟，既能躲过电机启动、电容充电这类瞬间大电流的误触发，又能在真正短路时快速关断。

但这并不意味着MOS管保护是“**方案”。它的可靠性高度依赖参数匹配：如果MOS管的栅极驱动能力不足，关断速度过慢，短路产生的尖峰电流就可能在MOS管完全关断前击穿器件；如果导通电阻选得过大，正常工作时的压降和发热会影响整机效率，甚至在大电流场景下导致MOS管过热损坏。

二、不同应用场景下的MOS管选型逻辑

MOS管的选型从来没有“通用**优解”，必须结合具体的应用场景、负载类型、输入电压范围来确定，这也是很多新手工程师**容易踩坑的地方。

**常见的是消费类电子场景，比如充电宝、桌面电源、USB拓展坞这类产品，输入电压通常在5V-24V之间，额定输出电流大多在10A以内，负载以手机、笔记本、小功率数码设备为主，短路时不会产生太大的反向电动势。这类场景优先选择N沟道增强型MOS管，导通电阻控制在10mΩ以内即可，耐压只要高于**高输入电压的1.2倍就足够，比如24V输入选30V耐压的MOS管，成本可以压到几毛钱，完全满足消费级产品的成本需求。保护阈值精度一般做到±5%就足够，既能避免正常工作时的误触发，又能在短路时快速响应。

如果是工业控制场景，情况就要复杂得多。工业设备的输入电压通常覆盖12V-48V，部分大功率设备甚至到100V以上，负载可能是伺服电机、电磁阀、加热模块这类感性或容性负载，短路瞬间会产生极高的反向电动势，还可能伴随负载侧的尖峰电压冲击。这类场景下MOS管的耐压至少要选**高输入电压的1.5-2倍，比如48V输入至少选100V耐压的器件，同时要留足雪崩能量裕量，避免感性负载关断时的反向电压击穿MOS管。导通电阻要根据额定电流计算，确保满负载工作时的温升不超过40℃，如果是10A以上的大电流场景，建议选择导通电阻在5mΩ以内的大封装MOS管，必要时还要加散热片辅助散热。保护阈值精度需要控制在±3%以内，同时要增加10-50ms的软启动延迟，躲过电机启动瞬间的3-5倍额定电流冲击，避免开机就触发保护。

还有**近几年需求增长极快的汽车电子场景，这类场景对可靠性的要求远高于工业和消费级。车载电源的输入电压通常是12V（乘用车）或24V（商用车），但负载波动极大，冷启动时输入电压可能跌到6V，抛负载时又可能冲到40V以上，而且必须满足AEC-Q101车规认证。这类场景的MOS管除了要选耐压60V以上的车规级器件，还要重点关注其工作温度范围，必须覆盖-40℃到125℃的宽温区间，同时导通电阻的温度系数要尽可能小，避免高温下导通电阻上升导致发热加剧。保护阈值精度要做到±2%以内，还要配合冗余检测机制，即使一路检测电路失效，也能保证短路时可靠关断。

三、常见的设计误区与优化方案

很多工程师设计的短路保护电路，实验室测试时一切正常，到了量产或者现场使用时却频繁出问题，大多是踩了几个常见的设计误区。

**个误区是只计算稳态电流，忽略短路瞬间的尖峰能量。很多人选MOS管时看额定电流是负载电流的2倍就觉得足够，却不知道短路瞬间，在MOS管完全关断前，会有一个同时承受高电压和大电流的过渡阶段，这个阶段的瞬态功率可能是稳态功率的几十倍，如果MOS管的雪崩能量和安全工作区裕量不足，就会在这个瞬间被击穿。优化方案很简单，选型时一定要看MOS管数据手册里的安全工作区曲线，确保短路时的瞬态电压、电流和持续时间落在安全工作区范围内，同时留30%以上的裕量。

第二个误区是忽略栅极回路的参数设计。栅极是MOS管的控制端，如果栅极串联电阻太大，会导致MOS管的开关速度变慢，关断延迟变长，短路电流的持续时间就会增加，很容易超过MOS管的耐受时间；如果串联电阻太小，又会导致开关速度过快，产生的电压尖峰反而容易干扰其他电路。一般来说，小功率场景栅极电阻选1kΩ左右，大功率场景选100Ω-510Ω即可，同时要在栅极和源极之间并联一个10kΩ左右的下拉电阻，避免控制电路失效时MOS管误导通。

第三个误区是保护阈值的精度设计不足。很多人用普通贴片电阻做电流检测，精度只有±5%，再加上比较器的失调电压，**终的保护阈值误差可能超过±10%，很容易出现额定电流稍大就误触发，或者短路时电流已经超过耐受值还没关断的问题。如果对精度要求高，建议选用±1%精度的检流电阻，或者带温度补偿的专用检流电阻，配合高精度比较器使用，就能把阈值误差控制在±3%以内，满足绝大多数场景的需求。

四、实际落地的验证要点

设计完成后，千万不要直接批量投产，一定要做足验证测试，才能避免量产时踩坑。首先要做极限短路测试，在**高输入电压、**大负载的条件下，连续做100次以上的短路测试，每次短路持续10秒，间隔30秒，测试过程中MOS管的温升不能超过60℃，每次都能可靠关断，短路排除后能正常恢复供电。然后要做误触发验证，针对不同的负载类型，模拟正常工作时的**大瞬态电流，比如电机的启动电流、电容充电的浪涌电流，确保这些场景下不会触发保护。**后还要做高低温循环测试，在-40℃到85℃的温度范围内循环测试，验证保护阈值的温漂是否在可接受范围内，避免极端温度下保护失效。

回头看，MOS管在短路保护电路里的应用，从来不是“选个耐压够、电流大的器件装上”这么简单。它考验的从来不是对器件参数的记忆力，而是对应用场景的理解、对系统风险的预判。毕竟一个可靠的保护电路，从来不是为了应付实验室的理想测试，而是要在各种复杂的实际工况下，默默守住设备安全的**后一道防线。这也是电路设计**有魅力的地方：那些看起来毫不起眼的器件选择、参数调整，背后都是对可靠性的**追求。如果你也有过短路保护设计的踩坑经历，欢迎在评论区分享你的解决方案。
