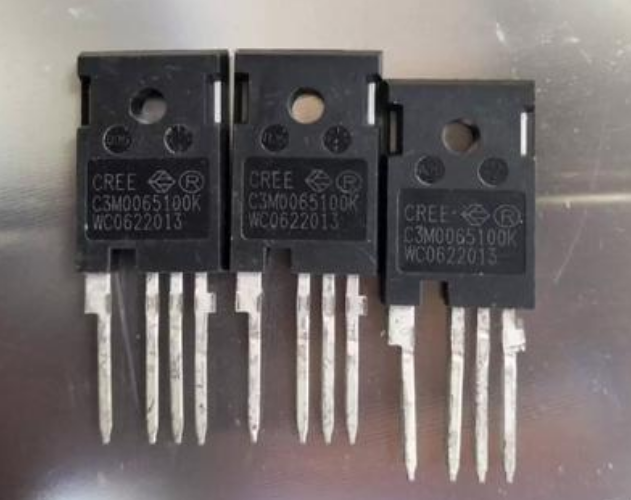

碳化硅mos驱动电路

在新能源汽车主驱逆变器、光伏储能变流器、高压充电桩等大功率电力电子场景里，碳化硅（SiC）MOS管早已不是实验室里的新器件，而是批量落地的核心功率开关。不少工程师第一次上手SiC mos设计时，常常会沿用硅基IGBT或者普通硅MOS的驱动经验，结果要么是器件通态损耗居高不下，要么是开机瞬间就炸管，甚至出现莫名其妙的误导通、振荡问题，查了半天手册才发现，问题根源往往出在最基础的驱动电压选型和栅极电阻计算上——这两个参数看着简单，恰恰是决定SiC MOS能否发挥高频、低损耗优势的第一道门槛。

很多人觉得驱动电压不就是给个正压开通、负压关断就行，其实对于SiC MOS来说，电压选得合不合适，直接决定了器件的可靠性和运行效率。先说开通正压，和硅基MOS通常10V-15V的开通电压区间不同，当前主流的1200V SiC MOS，数据手册里标注的推荐开通正压大多在15V到20V之间。为什么不能直接用12V驱动？因为SiC MOS的导通电阻Rds(on)对栅源电压Vgs非常敏感，在Vgs未达到额定值之前，Rds(on)会随着电压降低快速攀升：如果正压只给到12V，通态损耗可能比额定状态高出30%以上，大电流工况下器件结温会快速超标，长期运行必然加速老化。但这也不代表正压越高越好，绝大多数SiC MOS的栅极最大耐压只有+25V/-10V，一旦驱动电压超过22V，长期过压驱动会持续损伤栅氧层，器件的阈值电压会慢慢漂移，最终提前失效。行业里批量应用的成熟方案，大多会把开通正压稳定在18V左右，这个电压点既能保证Rds(on)降到最低值，充分发挥SiC的低导通损耗优势，又能给栅极耐压留出足够的安全裕量，应对驱动线路上的尖峰干扰。

再说到关断负压，不少低成本方案里会直接用0V关断SiC MOS，在小功率、低开关频率的场景下或许能暂时工作，但放到高频大功率场景里，这几乎是埋下了误导通的隐患。SiC MOS的开关速度比硅IGBT快3到5倍，极高的dv/dt会通过栅漏极的米勒电容向栅极注入位移电流，如果关断时栅极只是保持0V电位，注入的电流很容易把栅极电压抬升到阈值电压以上，导致桥臂上下管直通短路。因此关断负压的选择，核心是给米勒电流提供一个足够低的电位基准，保证哪怕出现尖峰扰动，栅极电压也碰不到阈值线。常见的负压选择在-3V到-5V之间，这个区间既能可靠抑制米勒效应带来的误导通，又不会超过-10V的栅极负压上限，避免长期负压过高损伤栅氧。值得注意的是，不同厂家的SiC MOS阈值电压存在差异，设计时不能直接照搬别家的负压参数，一定要对照器件手册的阈值电压最小值，留出至少2V的电压裕量。

选对了驱动电压，接下来最关键的参数就是栅极电阻Rg。很多新手算Rg时只会照搬数据手册里的推荐值，结果实际板卡测出来的开关波形要么振荡严重，要么损耗超标，本质上是没搞懂栅极电阻对开关过程的影响逻辑。栅极电阻直接决定了栅极电容的充放电速度：Rg越小，充放电越快，开关速度越高，开关损耗就越低，但过小的Rg会让di/dt和dv/dt急剧升高，带来严重的电压电流尖峰、EMI干扰，甚至激发栅极回路和功率回路的寄生参数振荡，严重时直接击穿器件；Rg太大则会让开关过程拖长，开关损耗成倍增加，抵消SiC器件的高频优势，甚至导致器件工作在放大区的时间过长引发过热。

计算栅极电阻的第一步，是先确定目标开关速度。我们可以根据应用场景的效率要求和EMI标准，先明确需要的开关上升/下降时间，再结合器件的栅极总电荷Qg来计算基础电阻值。基础公式其实很简单：Rg = Vdrive * tr / Qg，这里的Vdrive是驱动电压的摆幅（也就是开通正压和关断负压的差值），tr是目标上升时间，Qg是手册里对应驱动电压下的栅极总电荷。举个例子，如果用+18V/-4V驱动，电压摆幅是22V，器件Qg是100nC，目标上升时间是50ns，算出来的基础Rg就是11Ω。但这个值只是理想状态下的理论值，实际选型时必须考虑两个修正项：一个是驱动芯片本身的内部拉灌电阻，很多驱动IC的输出级自带几Ω的内阻，计算外部Rg时要把这部分内阻扣除；另一个是功率回路和驱动回路的寄生电感，寄生电感越大，越容易引发振荡，外部Rg就需要适当增大来阻尼振荡。

更重要的是，绝大多数成熟的SiC驱动方案都不会用单一电阻同时负责开通和关断，而是会分开设置开通电阻Rgon和关断电阻Rgoff。为什么要分开？因为开通和关断过程对电阻的需求是不一样的：开通时我们通常希望适当放缓速度，抑制上管开通时给下管体二极管带来的反向恢复尖峰，因此Rgon可以选得稍大一些；而关断时为了快速拉低栅极电位，更好地抑制米勒效应带来的误导通，Rgoff通常会比Rgon小30%到50%。两个电阻分别串联二极管反向并联，就能实现开通过程只走Rgon、关断过程只走Rgoff的独立控制，给波形调试留出足够的空间。

实际调试时，没有绝对“正确”的电阻值，只有和应用场景匹配的最优值。我们可以先在理论计算值的基础上，准备几个不同阻值的电阻逐一测试：先用偏大的电阻保证器件不会出现振荡和过压击穿，再逐步减小阻值，用示波器实时观测漏源极电压Vds、栅源极电压Vgs和漏极电流Id的波形，找到一个平衡点——既要让Vds的尖峰控制在器件耐压的80%以内，振荡幅值不超过额定电压的10%，又要让开关损耗尽可能低，避免器件温升超标。要特别注意观测米勒平台期间的Vgs波形，如果这个阶段出现明显的电压抬升，说明关断电阻还是偏大，米勒电流泄放速度不够，需要继续减小Rgoff，防止出现误导通。

不少人觉得SiC驱动设计难，其实难的从来不是复杂的拓扑，而是把这些最基础的参数算准、调对。驱动电压选偏2V，栅极电阻差个几Ω，看似不起眼的细节，最终都会反映在器件的温升、可靠性和整机效率上。现在很多工程师做设计习惯照搬参考方案，拿过来就直接画板，等到测波形出问题再去飞线改电阻，反而浪费了更多时间。真正吃透电压选型的裕量逻辑，搞懂栅极电阻和开关过程的对应关系，才能把SiC MOS的性能真正发挥出来，让器件在高频工况下既能跑得快，又能跑得稳。

你在做SiC驱动设计时，遇到过哪些因为电压或者电阻参数不对导致的坑？欢迎在评论区留言交流，大家一起避坑。
